Замена материнской платы Samsung BD-H5100

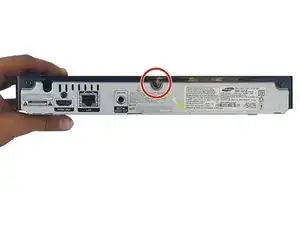

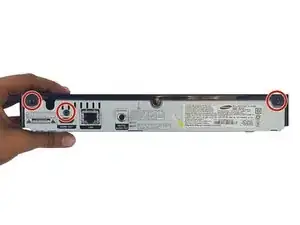

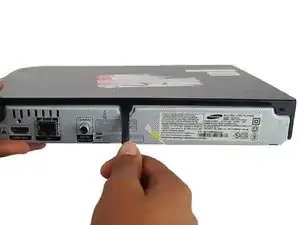

Используйте отвёртку Phillips №2, чтобы выкрутить три 10-мм винта на задней панели.

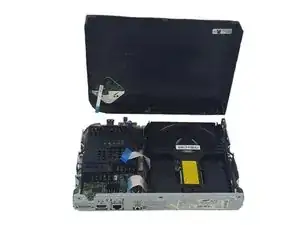

Используйте пластиковую лопатку, чтобы открыть верхнюю панель.

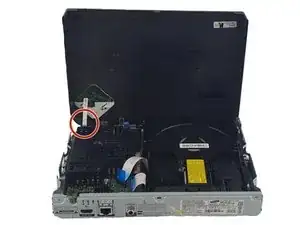

Будьте осторожны, чтобы не повредить ленту, соединяющую материнскую плату на нижней панели с верхней панелью.

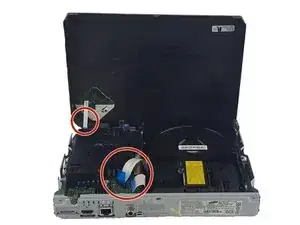

Аккуратно потяните ленты за синие язычки с одного угла, чтобы отсоединить их.

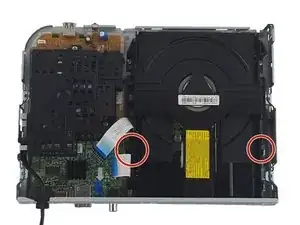

Выкрутите два 7,5-мм винта с обеих сторон лотка дисковой панели отвёрткой Phillips №2.

Нажмите на два маленьких выступа с обеих сторон внутрь и потяните вперёд.

Извлеките лоток дисковой панели.

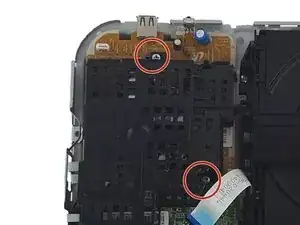

Используйте отвёртку Phillips №2, чтобы выкрутить два 7,5-мм винта на чёрной крышке.

Снимите чёрную крышку.

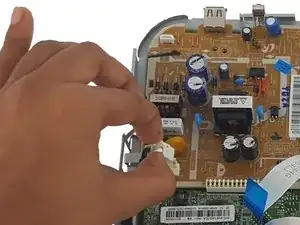

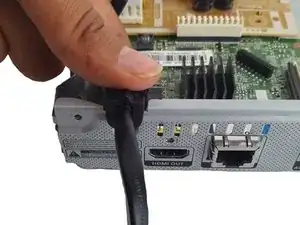

Зажмите белый фиксатор и потяните шнур питания прямо вверх.

Отсоедините шнур питания.

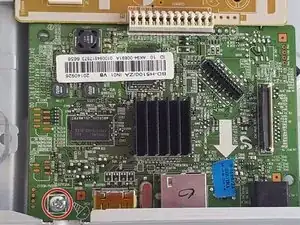

Используйте отвёртку Phillips №2, чтобы выкрутить 7,5-мм винт.

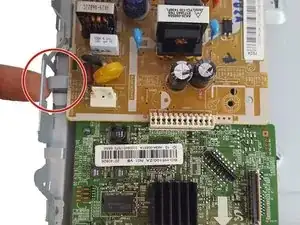

Поднимите металлическую защёлку, слегка приподняв её пальцем.

После нескольких использований защёлка может сломаться.

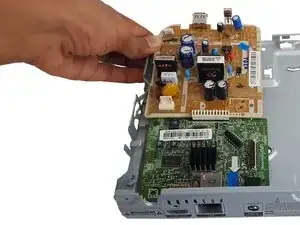

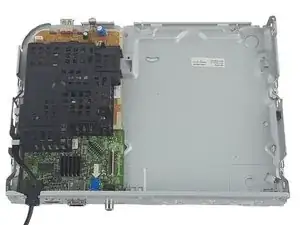

Выдвиньте материнскую плату.

Будьте осторожны при касании нижней стороны, так как она острая.
