Замена дисковода Samsung UBD-KM85C
Используйте это руководство для замены дисковода в вашем Samsung UBD-KM85C.
Шаг 1
На задней стороне устройства отверткой Phillips #1 выкрутите три винта длиной 8,1 мм, отмеченные на корпусе.
Шаг 2
С задней стороны поднимите корпус вверх от устройства, затем поверните вперёд, освобождая защёлки спереди.
Шаг 3
Впереди корпуса находится одна группа проводов, прикреплённая непосредственно к плате и к корпусу. Сожмите провод двумя пальцами в щипковом движении, чтобы освободить его из зажима, и отключите.
Шаг 4
Снимите крышку с устройства.
Шаг 5

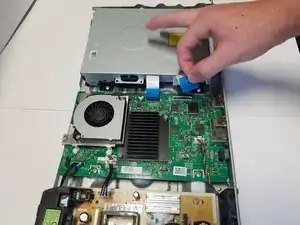

Дисковод — это большой металлический прямоугольный блок, занимающий примерно треть внутреннего пространства устройства.
Шаг 6

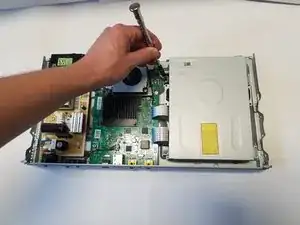

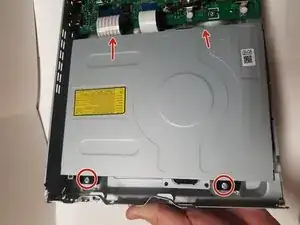

У дисковода четыре винта длиной 6,5 мм, расположенные около каждого угла, крепящие его к раме. Снимите эти винты крестовой отверткой #1.
Шаг 7

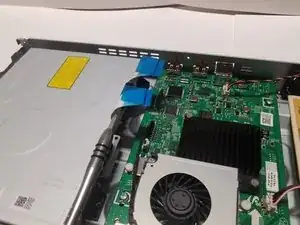

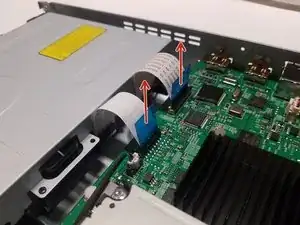

Дисковод соединён с платой двумя разъёмами, которые можно отсоединить, потянув за синие пластиковые язычки.
Шаг 8

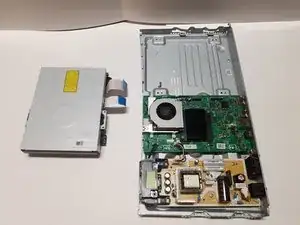

После отключения разъёмов и удаления винтов дисковод можно поднять и вынуть. Для установки новой детали выполните шаги в обратном порядке.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
