Замена материнской платы Samsung UBD-KM85C

Электроника

Samsung UBD-KM85C — проигрыватель Ultra HD Blu-ray, обеспечивающий высокое качество воспроизведения DVD. Со временем устройство может испытывать внутренние неполадки. Материнская плата — самый важный компонент, поскольку она координирует работу всех функций устройства. Если возникли проблемы с производительностью, питанием или экран не реагирует, материнскую плату необходимо заменить.

Если вы столкнулись с такой проблемой, данное руководство поможет вам пошагово произвести замену материнской платы.

Перед началом работы отключите устройство от сети.

Шаг 1

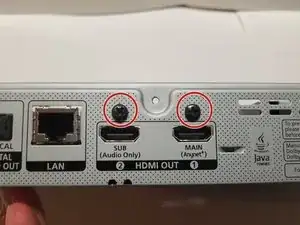

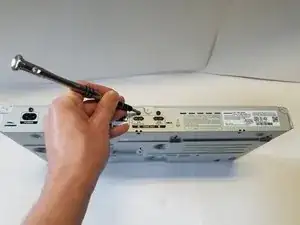

На задней стороне устройства открутите три винта длиной 8,1 мм с помощью отвёртки Phillips #1.

Шаг 2

Поднимите корпус вверх от устройства сзади, затем потяните его вперёд, освободив фиксаторы спереди.

Шаг 3

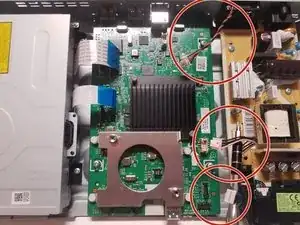

В передней части корпуса находится одна группа проводов, подключённых непосредственно к материнской плате и корпусу. Используя два пальца, отожмите провода от защёлки и отсоедините их.

Шаг 4

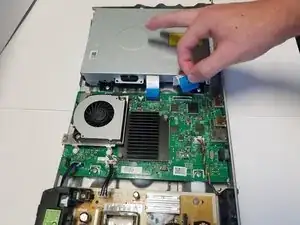

Снимите крышку устройства.

Шаг 5

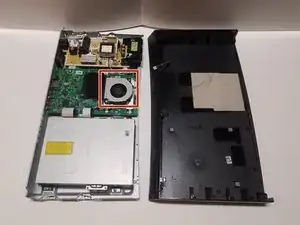

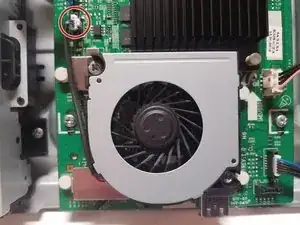

Вентилятор A расположен сверху материнской платы и закреплён двумя винтами длиной 6,5 мм на стойке. Стойка также подключена к материнской плате.

Шаг 6

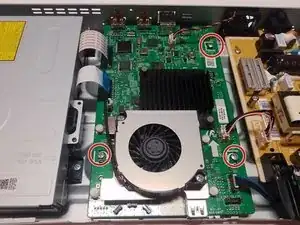

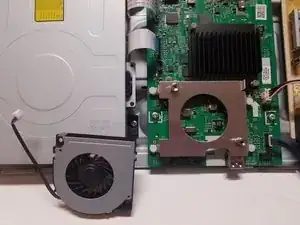

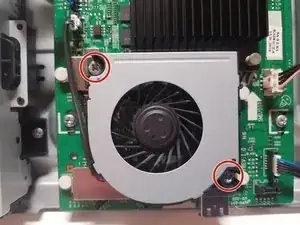

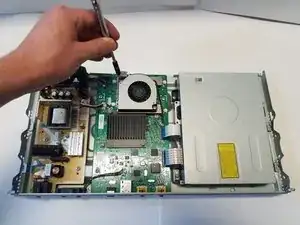

Чтобы заменить вентилятор, необходимо открутить два винта длиной 6,5 мм, расположенных на противоположных углах, удерживающих вентилятор, с помощью отвёртки #1 Phillips.

Шаг 7

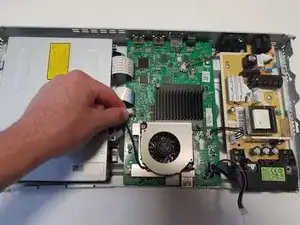

Один провод соединяет вентилятор с материнской платой и должен быть отключён для снятия. Чтобы отключить его, зажмите пальцами белую защёлку на конца провода и аккуратно потяните вверх, чтобы освободить его.
