Замена материнской платы Blu-ray плеера Samsung BD-F7500

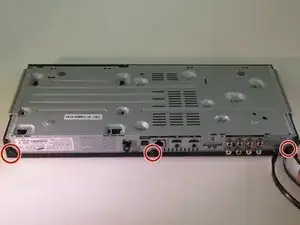

Используйте отвертку Phillips #J1, чтобы удалить все три (3) винта длиной 10 мм.

Надежно удерживая серую металлическую основу, поднимите черную пластиковую крышку с устройства.

Корпус зажат по краям устройства, поэтому потребуется изгибать пластиковую верхнюю часть. Не бойтесь использовать силу, маловероятно, что она сломается.

Будьте осторожны, чтобы не порвать шлейфы, прикрепленные к внешней крышке.

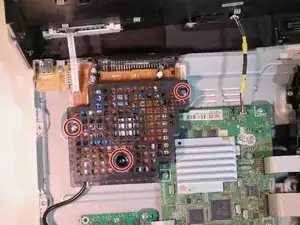

Используя биту Philips #J1, удалите три (3) винта длиной 10 мм, которые закрепляют пластиковую крышку.

Аккуратно снимите пластиковую крышку.

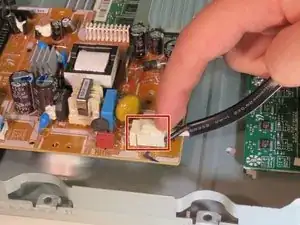

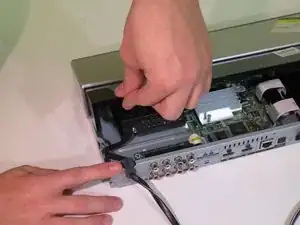

Чтобы удалить сетевой шнур, аккуратно надавите на вкладку, расположенную у основания шнура, и поднимите шнур пальцами.

Найдите черную пластиковую вкладку на сетевом шнуре.

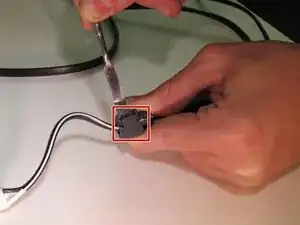

Используя лопаточку, осторожно вставьте инструмент в щель, чтобы обеспечить пространство для выхода провода.

Снимите пластиковую вкладку с провода, чтобы ее можно было установить на замену сетевого шнура.

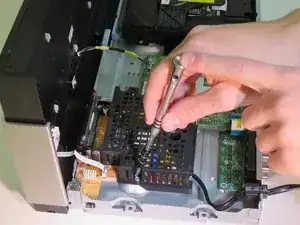

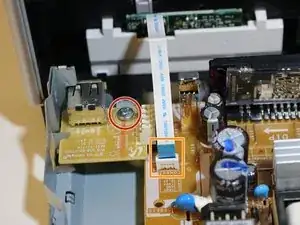

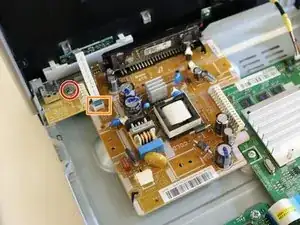

Удалите винт длиной 7 мм с помощью отвертки Phillips #J1.

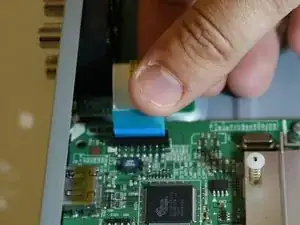

Чтобы снять шлейф, надежно удерживайте синюю вкладку, прикрепленную к основанию, и потяните вверх.

Плата постоянного тока должна быть разряжена от избыточного заряда. Это можно сделать, отключив устройство от розетки и несколько раз нажав на кнопку питания.

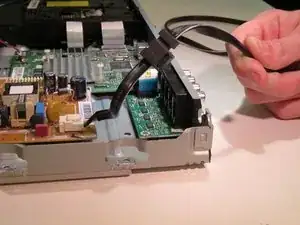

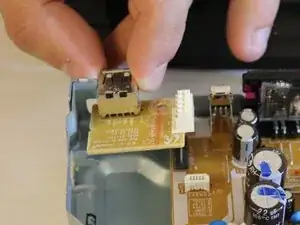

Чтобы удалить USB-плату, возьмите плату и потяните вверх, пока пластиковый корпус не отсоединится от платы питания.

USB-плата зажата между металлической рамой. Полезно тянуть вверх за белый разъем и поворачивать ее.

Будьте осторожны, чтобы не согнуть контакты, расположенные под белым разъемом, при снятии USB-платы.

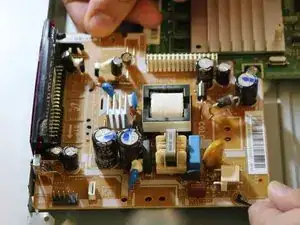

Чтобы удалить плату, держитесь за края и тяните вверх.

Будьте осторожны, чтобы не согнуть контакты, расположенные под длинным белым разъемом.

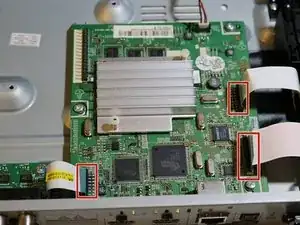

Чтобы удалить три шлейфа, подключенные к материнской плате, надежно удерживайте синюю вкладку, прикрепленную к основанию, и потяните вверх.

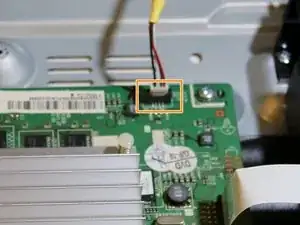

Чтобы снять маленький трехжильный разъем, сожмите вкладку у основания проводов и потяните вверх.

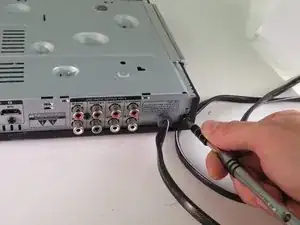

Удалите два (2) черных винта длиной 7 мм над выходами HDMI на задней части устройства с помощью отвертки Phillips #PH0.

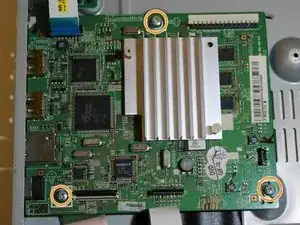

Удалите три (3) винта длиной 7 мм, серебристые, с помощью отвертки Phillips #J1.

Существуют винты, которые не нужно удалять, снимайте только указанные на изображении.

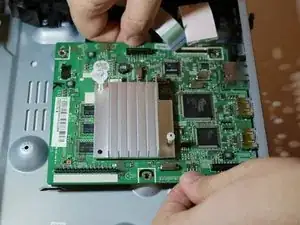

Чтобы удалить материнскую плату, держитесь за края платы и тяните вверх.

Может потребоваться сдвинуть материнскую плату к передней части устройства, чтобы извлечь Ethernet-порт из задней рамки.
