Замена вентилятора Samsung UBD-KM85C
Используйте это руководство для удаления бокового вентилятора вашего устройства.
Шаг 1

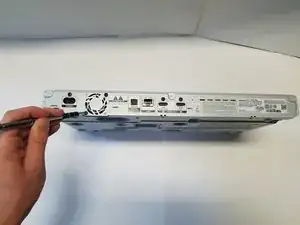

На задней стороне устройства открутите три винта по 8,1 мм, используя отвертку типа Phillips #1.
Шаг 2
С задней стороны поднимите корпус вверх, удаляя его от устройства, затем наклоните вперед, освобождая зажимы на передней части.
Шаг 3

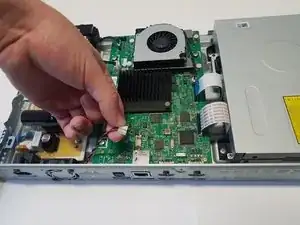

Существует группа проводов, расположенная ближе к передней части корпуса и соединенная непосредственно с материнской платой и корпусом. Используя два пальца, освободите провод от зажима и отключите его.
Шаг 4
Снимите крышку с устройства.
Шаг 5

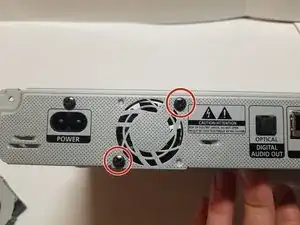

С помощью отвертки Phillips #1 открутите два винта по 8,1 мм в углах вентилятора.
Шаг 6

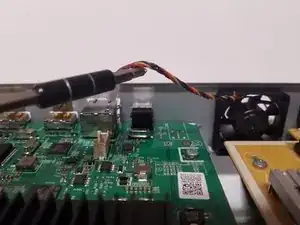

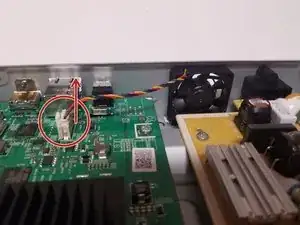

Используйте пальцы, чтобы ухватить белый конец многоцветного провода, соединяющего вентилятор с материнской платой. Удерживая, аккуратно потяните вверх, чтобы отсоединить провода от материнской платы.
Шаг 7

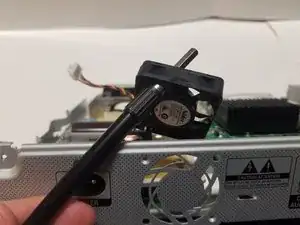

Вентилятор теперь свободен от винтов и провода и может быть легко извлечен из корпуса.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
