Замена вентилятора в проекторе Epson Powerlite 410W
Если вентилятор в вашем проекторе Epson Powerlite 410W работает очень громко, не работает вовсе или мигает индикатор температуры, скорее всего, его необходимо заменить. Если вы не уверены в неисправности устройства, посетите нашу страницу устранения неполадок.
Вентилятор расположен в проекторе под лампой и объективом. Он помогает охлаждать корпус устройства при интенсивной работе, предотвращая перегрев. Перед заменой вентилятора убедитесь, что его нельзя починить простой очисткой и повторной смазкой.
Шаг 1
Нажмите кнопку включения, расположенную на верхней панели проектора.
Перед началом ремонта обязательно дайте проектору полностью остыть после выключения питания.
Шаг 2
С помощью отвёртки Phillips #00 удалите восемь винтов с нижней стороны устройства.
Шаг 3
Поверните проектор так, чтобы кнопка включения оказалась сверху.
Аккуратно поднимите крышку, пока она не отсоединится.
Не тяните слишком сильно — верхняя крышка соединена с материнской платой шлейфом.
Отсоедините шлейф, который соединяет крышку с материнской платой.
Удалите крышку и отложите её в сторону.
Шаг 4

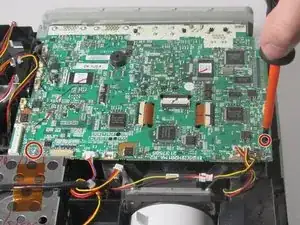

С помощью отвёртки Phillips #00 удалите два винта, фиксирующих материнскую плату.

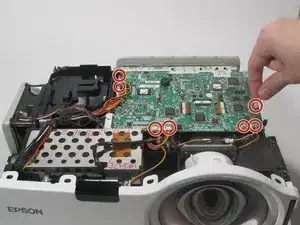

С помощью отвёртки Phillips #00 удалите четыре винта, крепящих плату интерфейсов ввода-вывода.
Шаг 5
Отключите семь кабелей, подключённых к материнской плате, потянув их из разъёмов.
Шаг 6

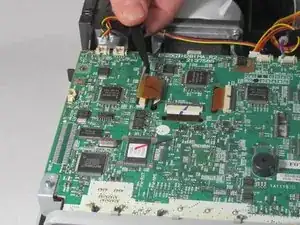

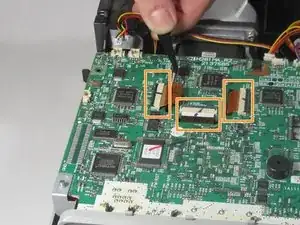

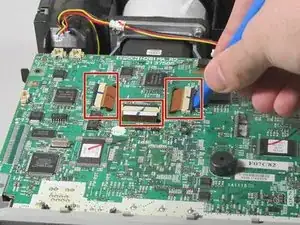

Используя пластиковую вскрывающую инструмент, аккуратно подденьте чёрные защёлки, удерживающие шлейфы на материнской плате.
Пинцетом аккуратно вытяните шлейфы из разъёмов.
Шаг 7

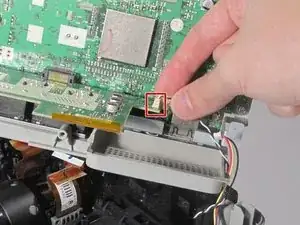

Аккуратно приподнимите материнскую плату и откиньте её назад, чтобы открыть последний кабель, подключённый к ней. Отсоедините этот кабель.
Извлеките материнскую плату из проектора.
Шаг 8

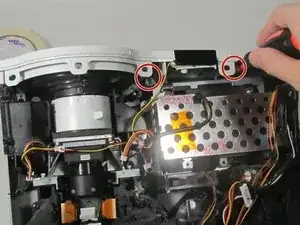

Удалите винты, удерживающие переднюю крышку.
Снимите белую переднюю крышку, оттянув её от объектива.
Шаг 9

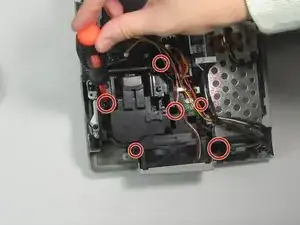

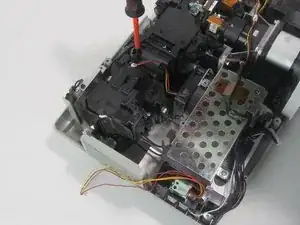

Удалите винты L-образной сборки объектива, расположенной под материнской платой.
Снимите сборку объектива, чтобы получить доступ к лампе.
Шаг 10

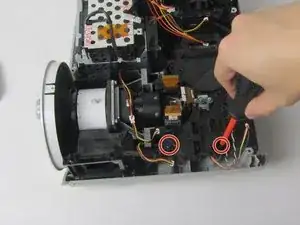

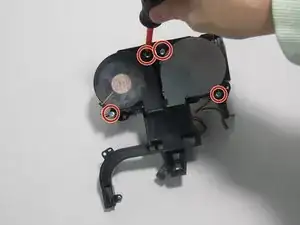

Удалите винты, удерживающие лампу.
Аккуратно извлеките лампу, потянув её из устройства.
Шаг 11

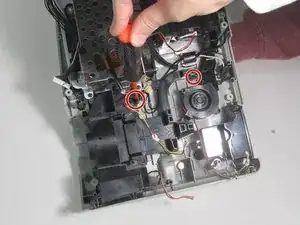

Удалите два винта, крепящих каждый вентилятор.
Шаг 12

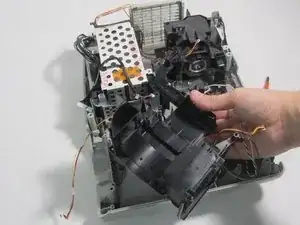

Вытяните вентиляторы из устройства.
Заключение
Чтобы собрать устройство обратно, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
