Замена лампы в проекторе Hitachi CP-X2010N

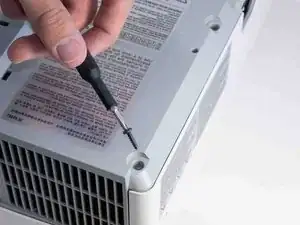

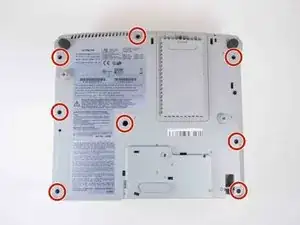

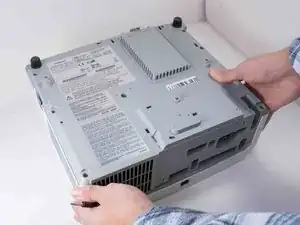

Переверните проектор вверх дном, чтобы оголить винты на его нижней стороне.

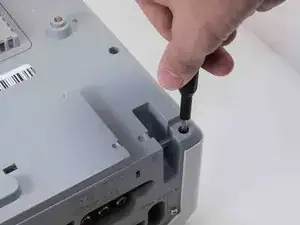

Используйте отвертку Phillips №2, чтобы выкрутить восемь чёрных винтов 14 мм, удерживающих верхнюю панель на корпусе проектора.

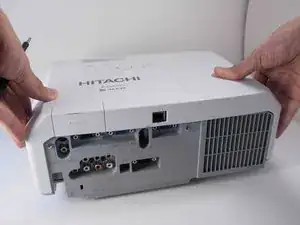

Переверните проектор в обычное положение и ориентируйте его так, чтобы вы смотрели на заднюю панель.

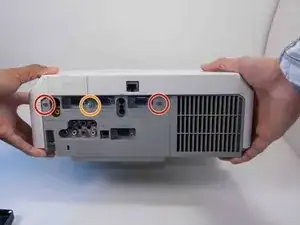

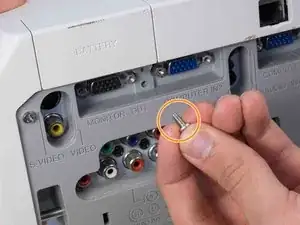

Используйте отвертку Phillips №2, чтобы выкрутить два серебристых винта длиной 22 мм.

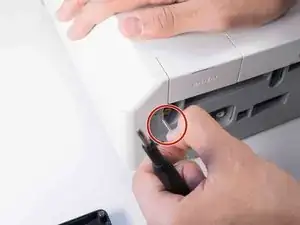

Используйте отвертку Phillips №2, чтобы выкрутить короткий серебристый винт длиной 10 мм.

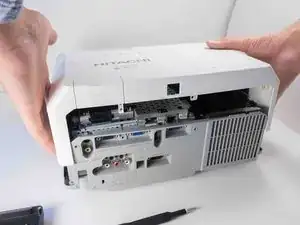

Осторожно поднимите верхнюю панель от корпуса проектора, следя за тем, чтобы она ни за что не зацепилась.

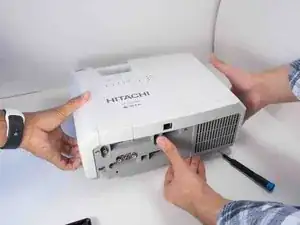

Снимите панель с корпуса проектора.

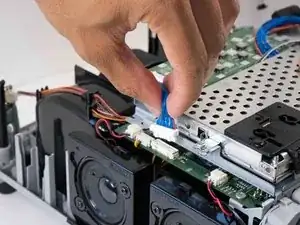

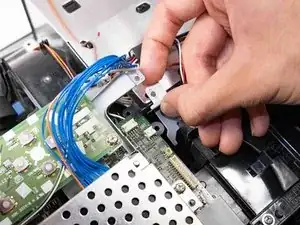

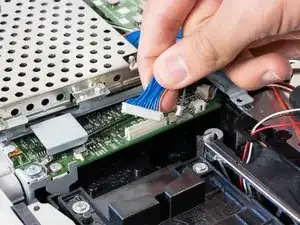

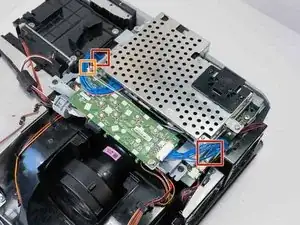

Осторожно сожмите края двух синих разъёмов и потяните вверх, чтобы отсоединить их от материнской платы.

Осторожно сожмите и снимите маленький серый разъём рядом с синим проводом напротив динамиков.

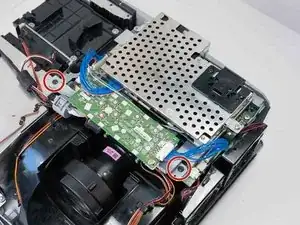

Используйте отвертку Phillips №2, чтобы выкрутить два чёрных винта 14 мм, удерживающих блок кнопок.

При необходимости отведите провода для лучшего доступа к винтам.

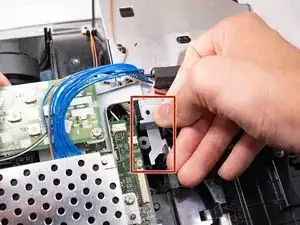

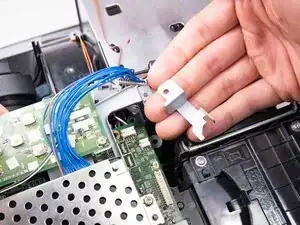

Снимите кронштейн, который удерживался винтом.

Сфотографируйте или запомните его ориентацию для облегчения повторной установки.

Осторожно выньте блок кнопок и сетевой адаптер.

Убедитесь, что все провода, подключённые к блоку, отключены.

Используйте отвертку Phillips №2, чтобы выкрутить серебристый винт 10 мм, фиксирующий провод заземления.

Держите винт и шайбу в лёгкодоступном месте.

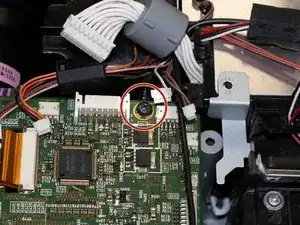

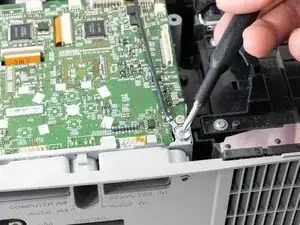

Используйте отвертку Phillips №2, чтобы выкрутить чёрный винт 14 мм, который крепит материнскую плату к корпусу.

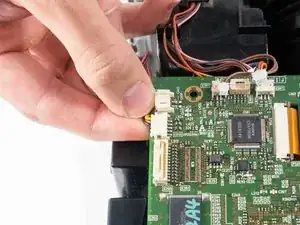

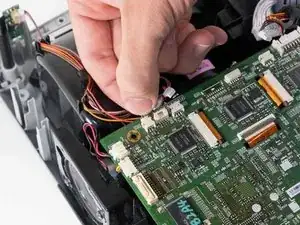

Аккуратно сожмите и отсоедините все проводные разъёмы по периметру материнской платы.

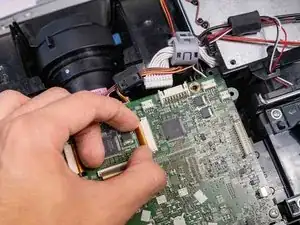

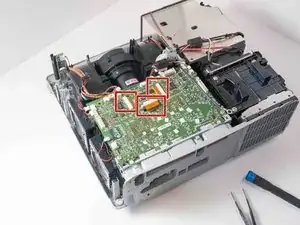

Используйте кончик лопатки или ноготь, чтобы откинуть маленькую фиксирующую защёлку на трёх оранжевых разъёмах ленточных кабелей. Затем можно безопасно вынуть кабели.

Слишком большое усилие может повредить ленточный кабель.

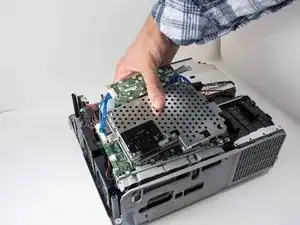

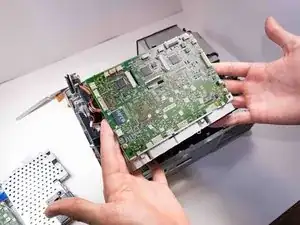

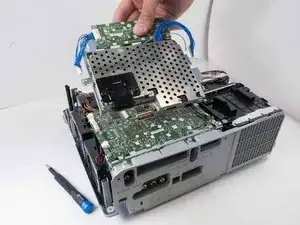

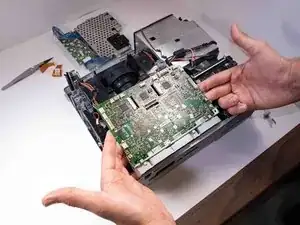

Осторожно извлеките материнскую плату из проектора, чтобы она ни за что не зацепилась.

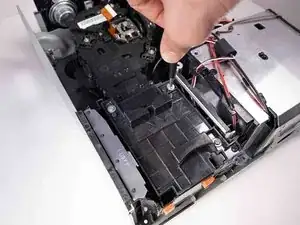

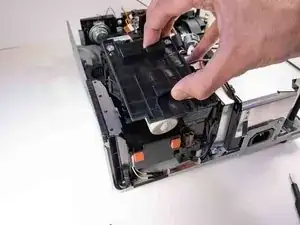

Используя отвертку Phillips №2, ослабьте три серебристых винта с удержанием (captive) на корпусе лампы.

Винты удерживаются и не требуют полного извлечения из корпуса.

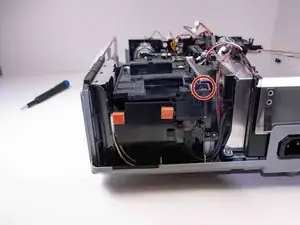

Используйте отвертку Phillips №2, чтобы выкрутить чёрный винт 12 мм, удерживающий корпус к коричневому разъёму питания лампы.

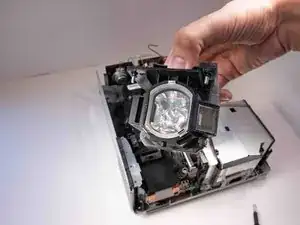

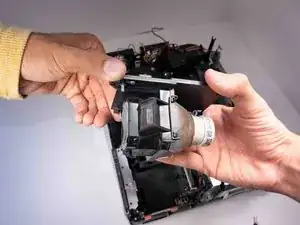

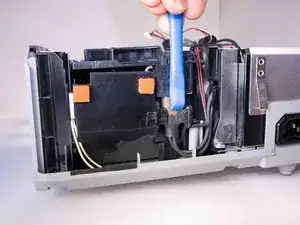

Выньте лампу из её корпуса.

Возможно потребуется использовать инструмент iFixit для поддевания, чтобы ослабить коричневый кабель питания в разъёме.

Осмотрите лампу на наличие мусора или повреждений.

При необходимости очистите или замените лампу.
