Замена объектива Hitachi CP-X2010N

Электроника

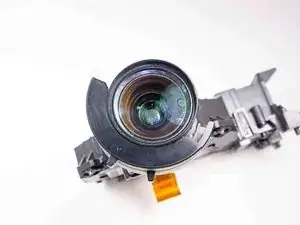

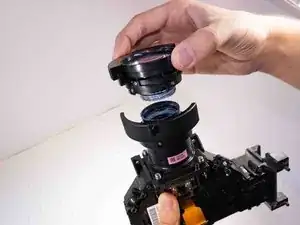

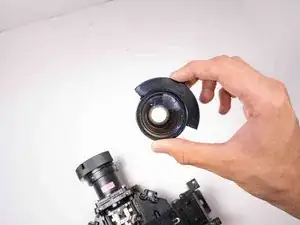

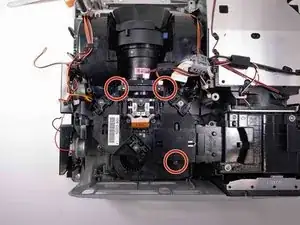

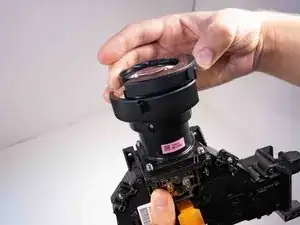

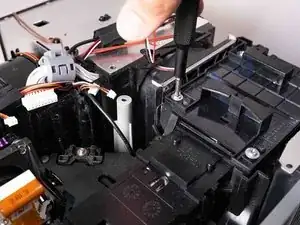

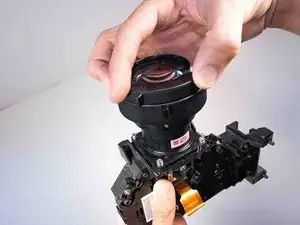

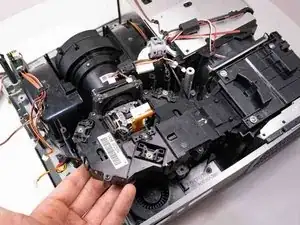

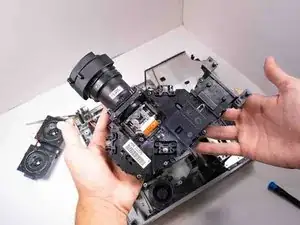

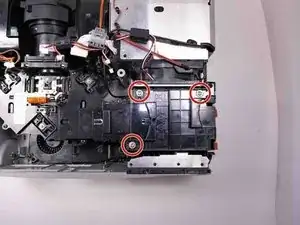

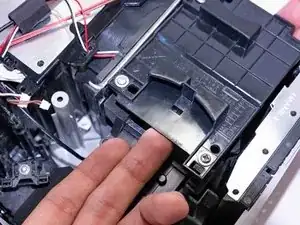

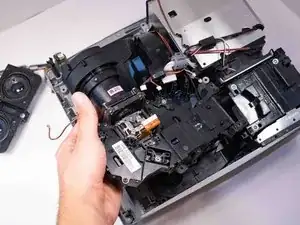

Объектив в проекторе Hitachi CP-X2010N — важная часть прибора, отвечающая за увеличение изображения и его проецирование на поверхность. Если изображение искажено, это может быть вызвано грязным или неисправным объективом. Необходимо заменить объектив, если он треснул или повреждён иным образом. При работе с передним элементом объектива следует соблюдать осторожность, так как стекло хрупкое и легко трескается.

Перед началом ремонта обязательно выключите проектор и отключите его от сети. Также убедитесь, что проектор остыл, если он недавно использовался, так как после длительной работы он может быть тёплым.

Шаг 1

Переверните проектор вверх дном, чтобы получить доступ к винтам на нижней стороне.

Шаг 2

Используйте отвертку Phillips №2, чтобы удалить восемь чёрных винтов 14 мм, крепящих верхнюю панель к корпусу проектора.

Шаг 3

Поставьте проектор в нормальное положение и расположите его так, чтобы вы смотрели на заднюю панель.

Шаг 4

Используйте отвертку Phillips №2, чтобы удалить два серебристых винта длиной 22 мм.

Используйте отвертку Phillips №2, чтобы удалить короткий серебристый винт 10 мм.

Шаг 5

Осторожно поднимите верхнюю панель от корпуса проектора, следя за тем, чтобы она ни за что не зацепилась.

Снимите панель с корпуса проектора.

Шаг 6

Осторожно сожмите края двух синих разъёмов и потяните вверх, чтобы отсоединить их от материнской платы.

Осторожно сожмите и снимите небольшой серый разъём рядом с синим проводом напротив динамиков.

Шаг 7

Используйте отвертку Phillips №2, чтобы удалить два чёрных винта 14 мм, закрепляющих панель кнопок.

При необходимости отодвиньте провода для лучшего доступа к винтам.

Шаг 8

Снимите кронштейн, который удерживался винтом.

Сделайте фотографию или запомните его ориентацию для облегчения повторной установки.

Шаг 9

Осторожно выньте панель кнопок и сетевой адаптер.

Убедитесь, что все провода, подключённые к панели, отключены.

Шаг 10

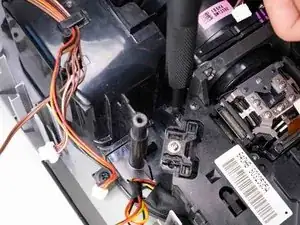

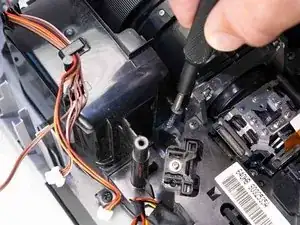

Используйте отвертку Phillips №2, чтобы удалить серебристый винт 10 мм, крепящий заземляющий провод.

Храните винт и шайбу в легкодоступном месте.

Шаг 11

Используйте отвертку Phillips №2, чтобы удалить чёрный винт 14 мм, крепящий материнскую плату к корпусу.

Шаг 12

Аккуратно сожмите и снимите все проводные подключения, окружающие внешнюю часть материнской платы.

Шаг 13

Используйте кончик лопатки или ноготь, чтобы отгорнуть маленький фиксирующий язычок на трёх оранжевых замках шлейфов. Затем можно безопасно вытащить шлейфы.

Слишком сильное усилие может повредить ленточный кабель.
