Разборка Dell DJ 2-го поколения

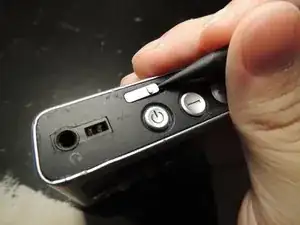

Слайдер переключателя блокировки можно вынуть небольшим монтажным инструментом. Проследите, чтобы он не улетел по комнате!

Крышка приклеена. Её можно поддеть и снять.

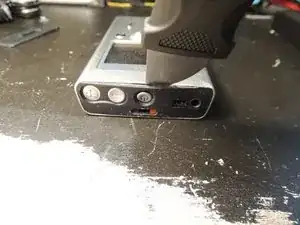

Не начинайте с медиатора для вскрытия. Вместо этого используйте инструмент для открытия iFixit и начните у разъёма зарядки.

Когда крышка будет поднята достаточно, зафиксируйте медиатор между корпусом и крышкой.

При необходимости можно использовать лопатку (Jimmy), чтобы поддеть по краям. Будьте осторожны — алюминиевый корпус легко повредить.

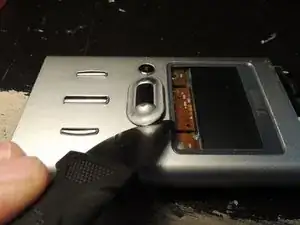

Верхняя крышка сопротивлялась сильнее. Для неё мне пришлось использовать лопатку.

Снова проявляйте осторожность, чтобы не повредить корпус. Также важно не сильно сгибать верхнюю крышку.

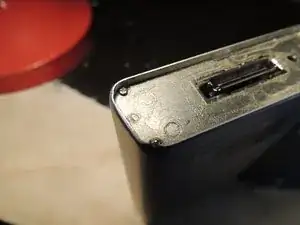

Есть восемь винтов Philips #00, по одному на каждом углу с обоих концов устройства.

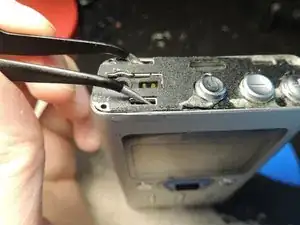

Не рекомендую, как сделал я, снимать пластины пинцетом. Вы можете погнуть наконечники.

Осторожно — не сгибайте аккумулятор. Он очень тонкий и подвержен повреждениям.

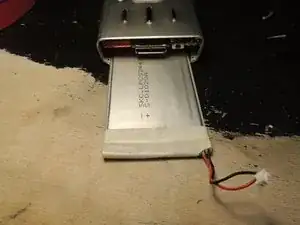

Отключите разъём аккумулятора. Затем аккуратно потяните провода, пока аккумулятор не выскользнет.

Если аккумулятор не выдвигается, используйте тупой, но тонкий инструмент (например, плоский конец монтажной лопатки iFixit), чтобы подтолкнуть аккумулятор с другого конца.

Попробуйте сначала что‑то другое, а не лопатку. Она может повредить корпус энкодера и алюминиевый корпус.

Может помочь лёгкое сдвигание внутренностей вверх в сторону верхней части, но они пока не выйдут.

Внутренности должны легко выйти. Если что‑то заедает, слегка покрутите и подвигайте их.

Будьте осторожны, чтобы не поцарапать дисплей.

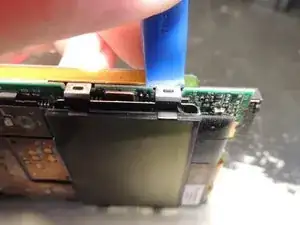

Поднимите защёлки с обеих сторон.

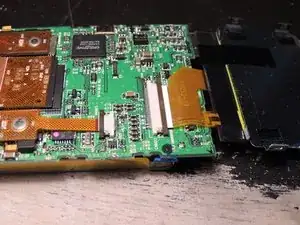

Поднимите левую сторону дисплея полностью.

Не насилуйте защёлки справа; просто отстегните их и слегка оттяните вверх, чтобы они не защёлкнулись обратно.

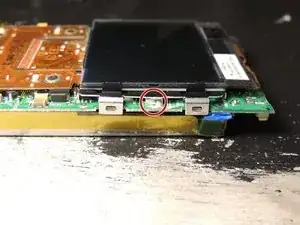

Используйте паяльник, чтобы расплавить припой, крепящий металлическую рамку к плате. Маленьким инструментом аккуратно подденьте дисплей.

Подвиньте концы коричневой защёлки в сторону экрана, затем снимите дисплей.

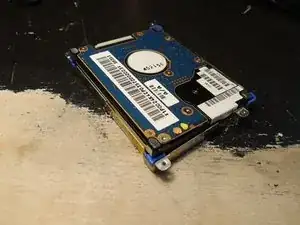

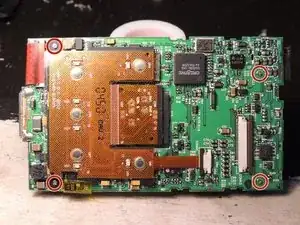

Четыре винта Philips #00 удерживают жёсткий диск. Они такие же, как восемь винтов, которые вы сняли ранее, так что не переживайте о путанице.

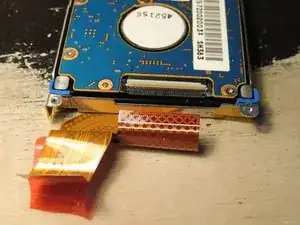

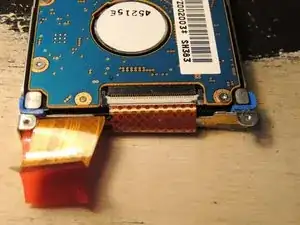

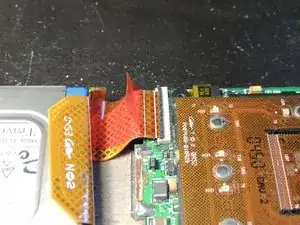

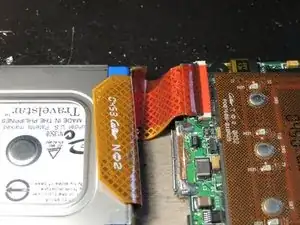

Оторвите красную ленту. Затем поднимите защёлку и вытащите кабель.

Этот разъём такой же, как на материнской плате. У этой защёлки бежевый цвет.

Аккуратно нажмите по стороне с этикеткой жёсткого диска, чтобы вынуть его из рамки.

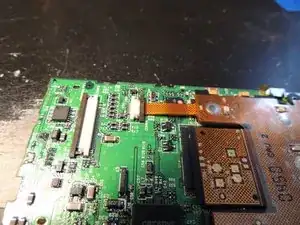

Подвиньте коричневую защёлку в сторону клавиатуры, затем вытащите кабель.

Клавиатура удерживается только небольшим куском двустороннего скотча на чипе ОЗУ.
