Замена защитной пленки экрана Cirago M9030

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 1.1 мм в каждом углу, расположенные в верхней части крышки.

Аналогично предыдущему шагу, переверните крышку и используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 1.1 мм в каждом углу, расположенные в нижней части крышки.

Снимите гарантийную наклейку вдоль нижней части.

Осторожно разъедините крышку вручную, отделяя верхнюю и нижнюю части.

Ожидается, что внешний корпус легко разойдётся.

Убедитесь, что экран устройства обращён вниз.

Используя пластиковый инструмент для вскрытия, подденьте его под нижний левый край жёсткого диска.

Поднимите нижний край жёсткого диска на 15 градусов от корпуса устройства.

Поместите пальцы на IDE-разъёмы, аккуратно поднимите и сдвиньте жёсткий диск, вынимая его из IDE-модуля.

Используя отвёртку Phillips #00, выкрутите два винта длиной 1.5 мм, удерживающие IDE-разъём на материнской плате, расположенные сверху.

Используя отвёртку Phillips #00, выкрутите три винта длиной 1.5 мм на металлическом кронштейне.

Используя пластиковый инструмент для вскрытия, полностью снимите металлический кронштейн с материнской платы.

Используя пластиковый инструмент для вскрытия, полностью снимите резиновый изолятор с материнской платы.

Используя пластиковый инструмент для вскрытия, полностью оторвите шлейф от материнской платы.

Аудиоразъём прикреплён к IDE-разъёму. Потяните под углом 45 градусов от аудиоразъёма.

Полностью выньте IDE-разъём из устройства.

Используя пластиковый инструмент для вскрытия, подденьте его под верхний край материнской платы.

Полностью извлеките материнскую плату.

Материнская плата должна легко выскользнуть.

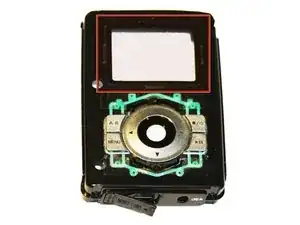

Найдите пластиковую защитную пленку экрана на передней крышке.

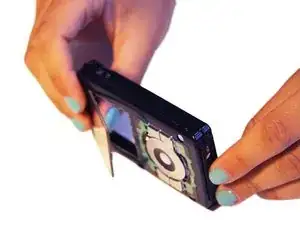

Удерживая боковые стороны крышки, аккуратно нажмите на защитную пленку изнутри передней крышки, чтобы выдавить её наружу.
