Archos 605 WiFi Замена аккумулятора

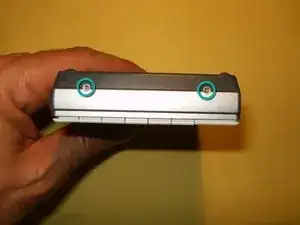

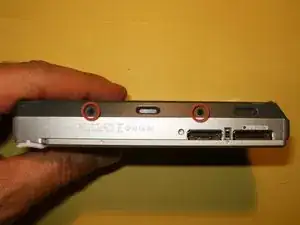

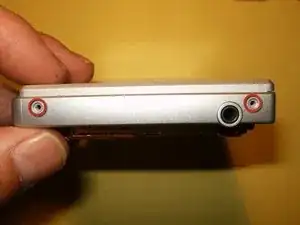

Удалите два винта с крестообразным шлицем (Phillips) в верхней части.

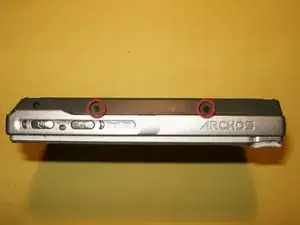

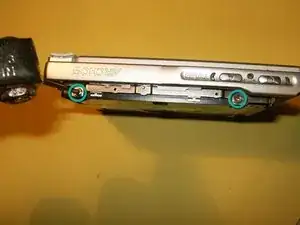

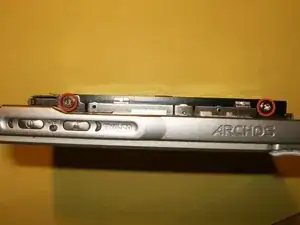

Удалите два винта с крестообразным шлицем с правой стороны.

Удалите два винта с крестообразным шлицем с левой стороны.

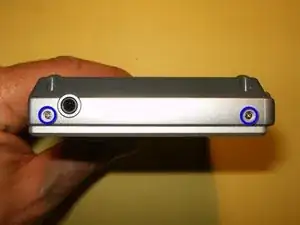

Удалите два винта с крестообразным шлицем в нижней части.

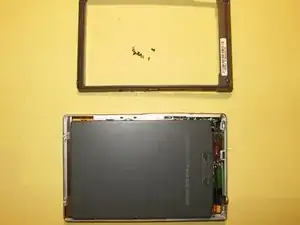

Теперь можно снять заднюю рамку корпуса.

Удалите два винта с крестообразным шлицем с задней пластины жёсткого диска.

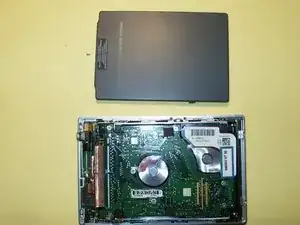

Снимите заднюю пластину жёсткого диска.

Жёсткий диск крепится к Archos четырьмя винтами с шестигранным шлицем (Allen). Два вверху и два внизу.

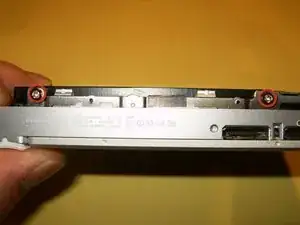

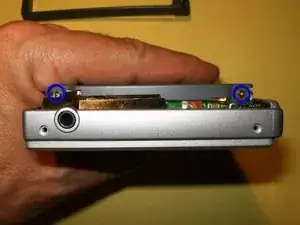

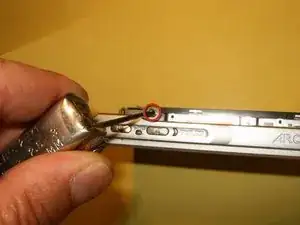

Используйте ключ Allen, чтобы удалить два винта в верхней части.

Удалите два винта с шестигранным шлицем в нижней части.

Другой ракурс двух винтов с шестигранным шлицем в верхней части.

После удаления четырёх винтов осторожно приподнимите сторону жёсткого диска, противоположную разъёму. Её нужно поднять примерно на 6 мм.

НЕ поднимайте её слишком высоко с этой стороны; это может погнуть контакты разъёма.

С удерживаемым под углом жёстким диском осторожно сдвиньте его из разъёма и выведите наружу.

Полностью извлеките жёсткий диск из Archos.

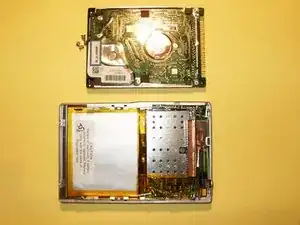

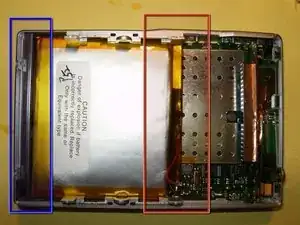

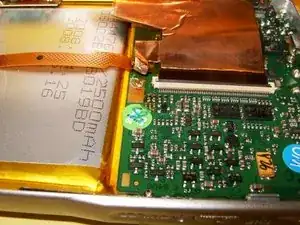

Теперь аккумулятор полностью виден.

Аккумулятор припаян к плате логики. Пока аккумулятор нельзя вынуть.

Чтобы удалить аккумулятор, потребуется снять дисплей. Два ранее удалённых винта удерживали дисплей на раме.

Идеальным инструментом будут ногти, чтобы слегка приподнять экран из рамы.

Дисплей защёлкнут с торца, где расположен док-коннектор. Этот край можно освободить первым, поддев ногтями между рамой и дисплеем.

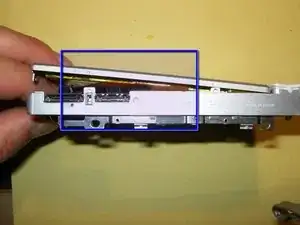

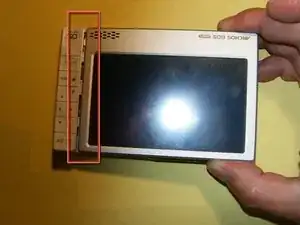

Это максимально допустимый угол, под которым следует удерживать дисплей при его снятии с той стороны.

Осторожно оттяните дисплей от панели кнопок, пока он не освободится от защёлок на этой стороне.

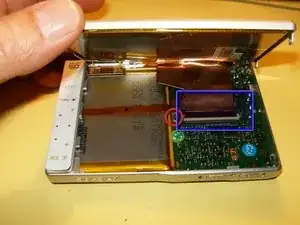

Наклоните дисплей вверх, чтобы увидеть:

Разъём ленточного кабеля

Припаянное заземление

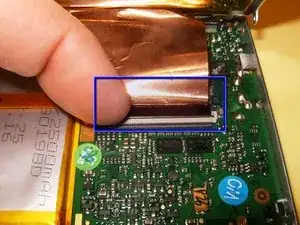

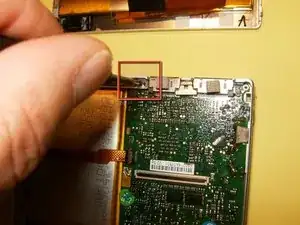

Откройте защёлку, удерживающую ленточный кабель в разъёме, откинув её в сторону, противоположную кабелю.

Отпаяйте заземляющий провод от платы логики. Использование оплётки для выпаивания облегчает эту задачу.

Обе связи дисплея теперь отключены.

Снимите дисплей с Archos.

Плата логики закреплена в корпусе четырьмя винтами с крестообразным шлицем.

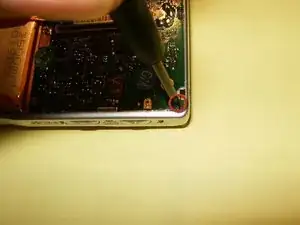

Удалите эти винты крестовой отвёрткой.

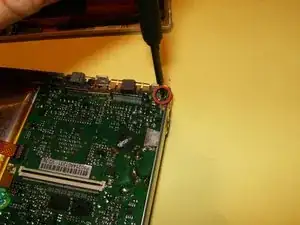

Удалите винт с крестообразным шлицем в нижней правой части.

Удалите винт с крестообразным шлицем в верхней правой части.

Винт в верхней левой части окрашен в чёрный цвет и смонтирован в пластине, выходящей из панели кнопок. Удалите только винт, не убирая панель.

Аккумулятор очень плотно расположен внутри Archos. Чтобы освободить место, необходимо снять верхнюю и нижнюю направляющие жёсткого диска.

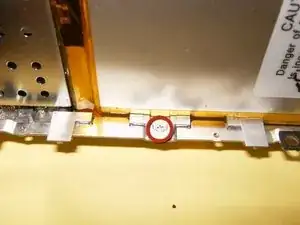

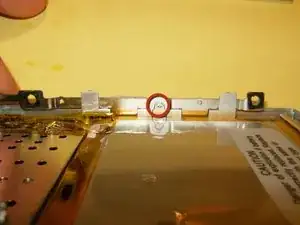

Удалите один винт с крестообразным шлицем, который крепит верхнюю направляющую к рамке.

Удалите один винт с крестообразным шлицем, который крепит нижнюю направляющую к рамке.

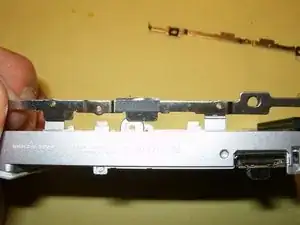

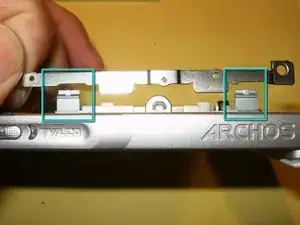

Здесь показано, как направляющая прилегает к рамке. Помимо винта, она также защёлкивается и требует лёгкого поворота для снятия.

Здесь показана нижняя направляющая и её ориентация относительно корпуса.

Снимите целлофановую плёнку, которая закрывает контакты аккумулятора и часть платы логики.

Не выбрасывайте целлофановую плёнку — её потребуется вернуть при сборке.

Ослабьте плёнку, идущую от аккумулятора к плате логики. Её нельзя полностью удалить, но её нужно отвести с платы.

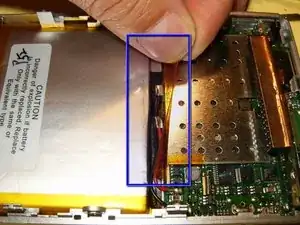

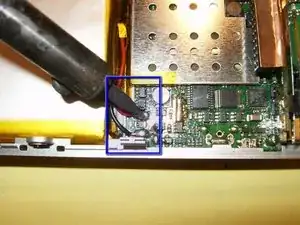

Отпаяйте красный и чёрный провод от платы логики.

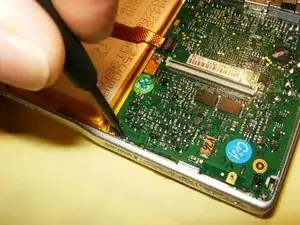

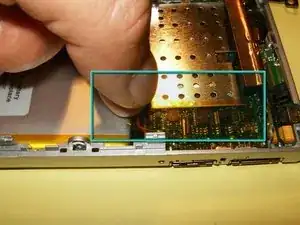

Вот причина ослабления платы логики. Лёгким нажатием опустите её ниже уровня аккумулятора.

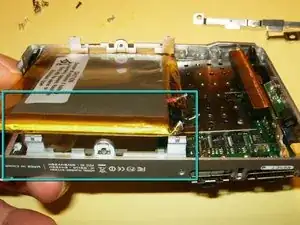

Сдвиньте аккумулятор в сторону платы логики. Он только-только освободится от задней части корпуса.

Наклоните аккумулятор в одну сторону, чтобы извлечь его из корпуса. Пластик корпуса и аккумулятор имеют небольшую упругость. Этой упругости достаточно, чтобы освободить аккумулятор.

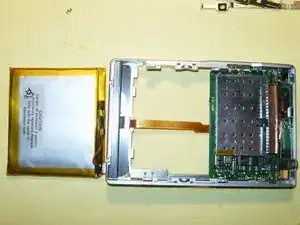

Извлеките аккумулятор из Archos. Сделайте перерыв, упорядочьте детали и установите новый аккумулятор.

Это ожидаемый результат. Полностью рабочий Archos, который удерживает заряд.
