Замена основной платы Sony WF-1000XM3

Электроника

Этот учебник демонстрирует, как заменить основную плату наушников Sony WF-1000XM3. Основная плата может быть повреждена, если после проверки и замены других компонентов, таких как динамик или батарея, наушники все еще не включаются. Повреждение ее мелких деталей, как механических, так и электрических, может быть причиной этой проблемы. Замена основной платы требует терпения и определенного уровня технической компетенции.

Перед началом ремонта убедитесь, что ваши наушники выключены и вы сняли батареи.

Предостережение: для этой замены требуется пайка для удаления основной платы. Для инструкций и рекомендаций по пайке и демонтажу посмотрите это руководство.

Шаг 1

Используйте лопатку, чтобы аккуратно приоткрыть заднюю крышку наушника.

Шаг 2

Используйте отвертку Phillips #000, чтобы удалить два винта длиной 4 мм, удерживающих внутренние компоненты.

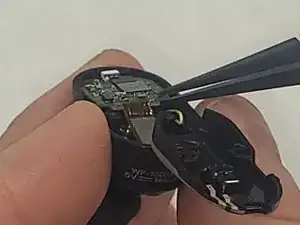

Обе стороны наушников соединены шлейфом. Аккуратно разделяйте две половинки, чтобы не порвать кабель.

Шаг 3

Используйте лопатку, чтобы аккуратно извлечь батарею из схемы наушников.

При замене батареи убедитесь, что вы сохраняете ту же ориентацию, что и у старой батареи, и подключите батарею обратно к схеме.

Шаг 4

Используйте лопатку, чтобы освободить батарею и металлический контакт от наушника.

Батарея и отрицательный контакт закреплены двусторонним скотчем, поэтому для их удаления может потребоваться приложить усилие.

Шаг 5

Удалите металлический отрицательный контакт от батареи.

Прикрепите его к новой батарее, либо с помощью двустороннего скотча, либо установив новую батарею и контакт обратно в наушник в том же положении, в котором они были ранее.

Шаг 6
