Замена порта USB зарядки на беспроводных наушниках SONY WH-CH700N

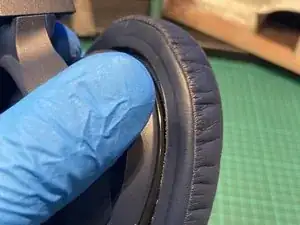

Снимите поролоновую подушечку, потянув её вверх до освобождения паза.

Аккуратно обойдите вокруг поролона и снимите его, чтобы открыть доступ к винтам.

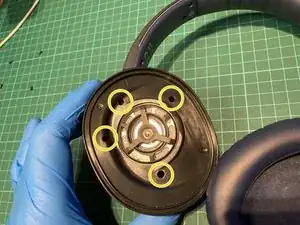

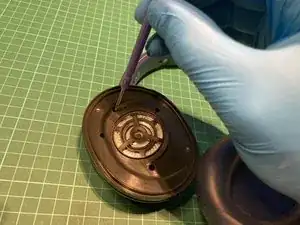

Уберите 4 винта, крепящих корпус динамика к основному корпусу.

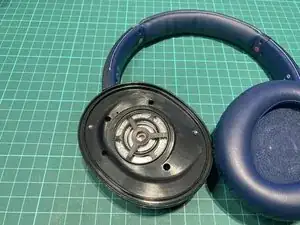

Не поднимайте полностью, так как динамик все еще подключен к плате.

Отпаяйте динамик для его полного удаления.

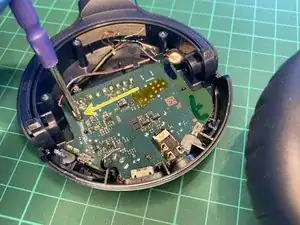

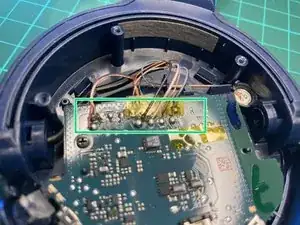

Отпаяйте соединения микрофона и динамика.

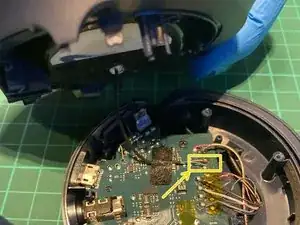

Отпаяйте разъем батареи.

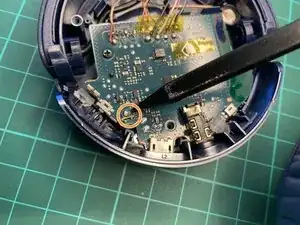

Удалите один винт с крестообразной головкой, крепящий плату.

Плата также поддерживается креплениями, поэтому используйте рычажный инструмент или просто пальцы, чтобы потянуть её вверх для освобождения.

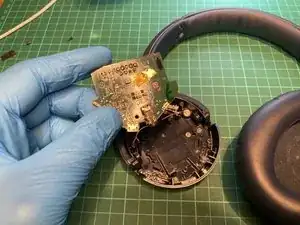

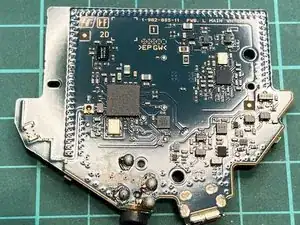

Вы успешно извлекли основную плату.

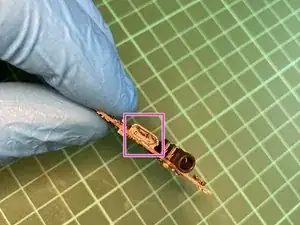

Вы можете увидеть поврежденный USB-разъем.

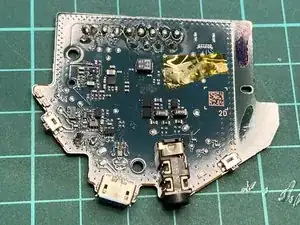

Нанесите каптоновую ленту для защиты пластиковых компонентов, таких как переключатели и разъем.

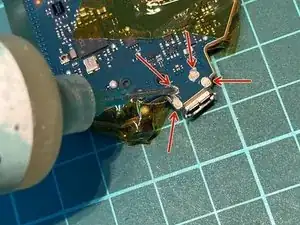

Нанесите флюс на верхние контакты и монтажные контакты (снизу), чтобы облегчить процесс пайки.
