Замена камеры и дисплейного модуля очков Spy Net Ultra Vision
Эта замена необходима, если неисправна либо камера, либо дисплейный экран, так как эти два компонента нельзя легко разделить. Даже замена всего модуля — чрезвычайно кропотливая задача, требующая значительного количества аккуратной пайки и выпаивания. Не рекомендуется пытаться выполнить эту замену, если Вы не уверенно обращаетесь с паяльником. Прежде чем начать, ознакомьтесь со страницей по устранению неисправностей устройства, чтобы убедиться, что Вы правильно диагностировали проблему.
Шаг 1

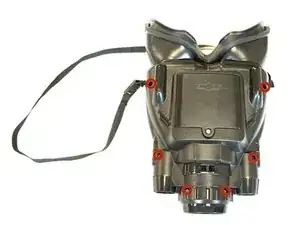

Удалите шесть серебряных винтов Phillips #0 длиной 11,4 мм, удерживающих корпус устройства.
При необходимости с помощью пластиковых инструментов для вскрытия аккуратно подденьте корпус. Для этого найдите пазы вдоль боковой части корпуса и подденьте их, чтобы раскрыть корпус.
Шаг 2

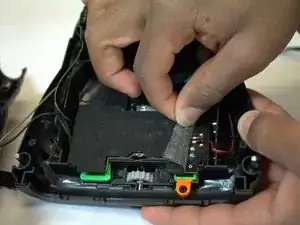

Снимите пальцами поролоновую прокладку, закрывающую основную плату.
Будьте осторожны, чтобы не разорвать поролоновую прокладку.
Шаг 3

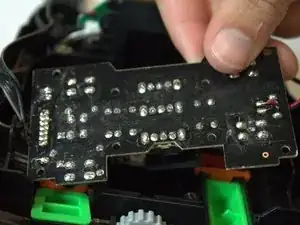

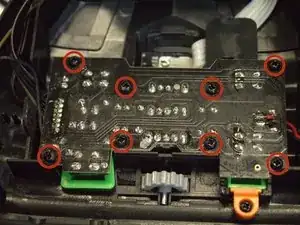

Снимите восемь черных винтов Phillips #0 длиной 7,2 мм с верхней части платы и извлеките плату из посадочного места.
Не прикладывайте слишком большого натяжения к различным проводам.
Шаг 4

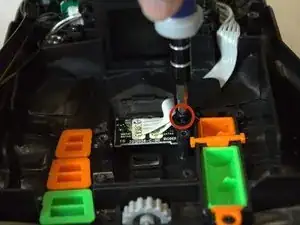

Удалите один черный винт Phillips #0 длиной 7,2 мм из пластикового элемента, прижимающего провода кардридера microSD.
Удалите два черных винта Phillips #0 длиной 7,2 мм, которые удерживают кардридер microSD на месте.

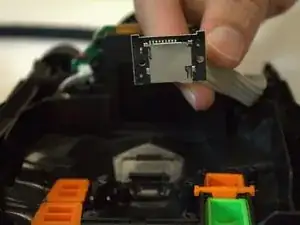

Теперь Вы сможете поднять кардридер microSD и извлечь его из посадочного места.
Шаг 5

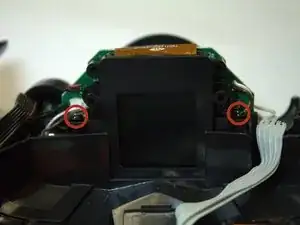

Удалите два черных винта Phillips #0, которые удерживают модуль камеры и дисплейный модуль.
Поднимите модуль камеры и дисплейный модуль из его посадочного отверстия в корпусе устройства.
Не натягивайте слишком сильно различные провода.
Шаг 6

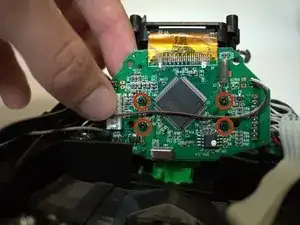

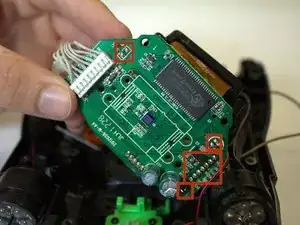

Удалите четыре черных винта Phillips #0 длиной 7,2 мм, которые удерживают корпус экрана на месте.
Шаг 7

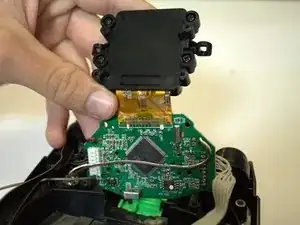

Переверните устройство на другую сторону и поднимите корпус экрана.

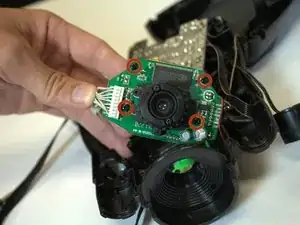

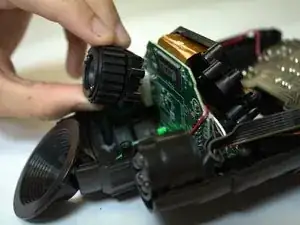

Удалите четыре черных винта Phillips #00 длиной 7,2 мм, которые удерживают сборку объектива и фильтра.
Оттяните сборку объектива и фильтра от печатной платы.
Шаг 8

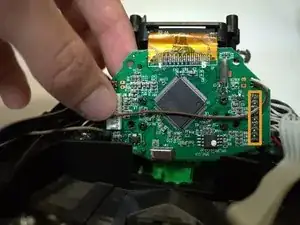

С помощью паяльника выпаяйте различные провода с передней и задней стороны печатной платы.
На передней стороне находятся три пары проводов, а также набор из 7 выводов для основного разъема платы.
На задней стороне расположен набор из 9 выводов для разъема microSD.
См. это руководство для советов по пайке и выпаиванию.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
