Замена инфракрасных светодиодов в очках Spy Net Ultra Vision
Это устройство оснащено двумя комплектами инфракрасных светодиодов. Комплект с левой стороны предназначен для дальнего действия, а комплект с правой - для ближнего. В данном руководстве показаны шаги для замены комплекта дальнего действия, но процесс аналогичен для комплекта ближнего действия. Перед началом убедитесь, что инфракрасные светодиоды действительно неисправны, ознакомившись со страницей диагностики устройства.
Шаг 1

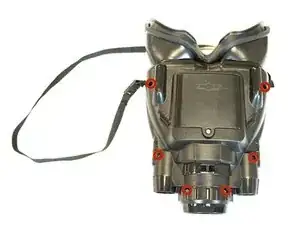

Удалите шесть серебристых винтов Phillips #0 длиной 11.4 мм, которые удерживают корпус устройства на месте.
Если необходимо, приподнимите корпус с помощью пластиковых инструментов для открытия. Для этого найдите канавки, проходящие вдоль корпуса устройства, и подденьте его.
Шаг 2

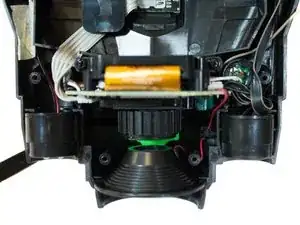

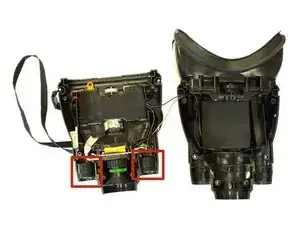

Найдите сборки инфракрасных светодиодов, которые расположены на переднем конце устройства по обеим сторонам от объектива.
Процесс аналогичен независимо от того, какой светодиод вы заменяете.
Отсоедините сборку светодиода от остальной части устройства.
Шаг 3

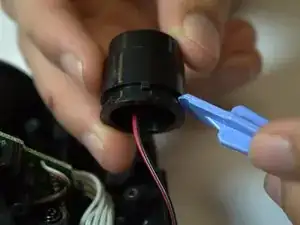

Используйте пластиковые инструменты для открытия, чтобы приподнять сборку светодиода.
Шаг 4

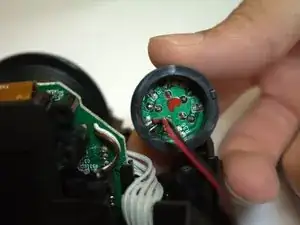

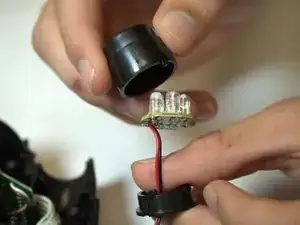

Используйте паяльник и пайку-оплетку для отсоединения проводов от светодиодов.
Посмотрите это руководство для советов по пайке и отсоединению соединений.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
