Sony DVP-FX810 Разборка

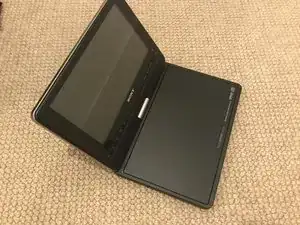

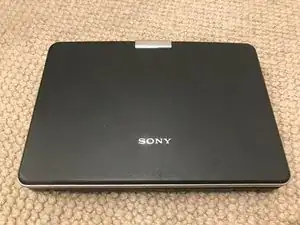

Глядя на устройство, мы видим обычный портативный DVD-плеер.

Следующий логичный шаг — вынуть аккумулятор

Никогда не протыкайте аккумуляторы

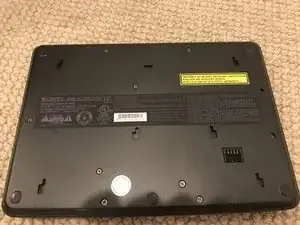

Я могу выкрутить эти винты с крестообразной головкой битой PH0.

Я заметил наклейку о нарушении условий! Они не имеют юридической силы, да и какая гарантия с 2006 года действительна сегодня?

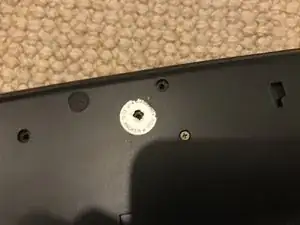

Протыкание показывает ещё один винт!

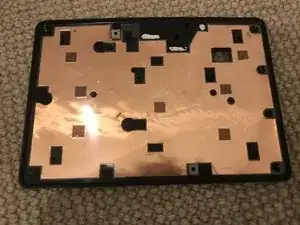

Теперь можно снять заднюю крышку.

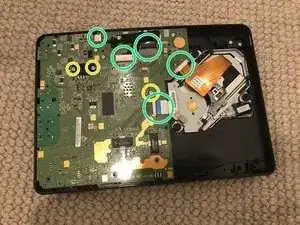

Краткий осмотр платы показывает отличную, удобную для пользователя конструкцию.

Я также вижу 3 винта, крепящие плату. Тоже Phillips PH0!

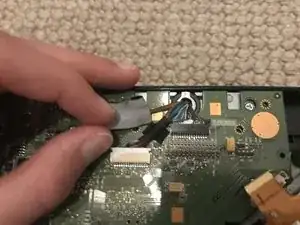

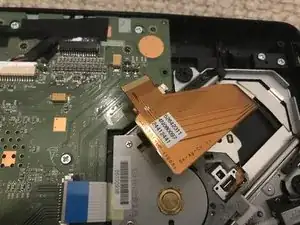

Я снимаю эти 2 ленточных кабеля, отодвинув назад черную пластиковую часть и затем вытянув кабель.

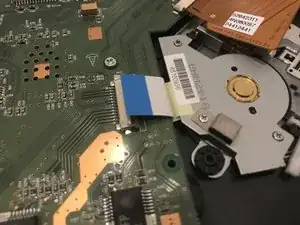

Сначала тяните с обеих сторон

Затем вытяните.

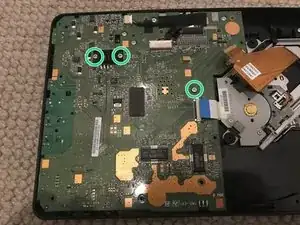

Теперь — три винта

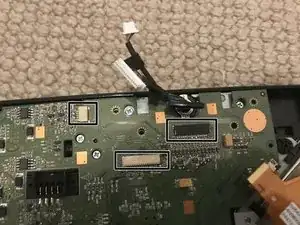

Перед снятием материнской платы нужно отлепить ленту и отсоединить эти 3 разъема.

Тяните за корпус разъема, НЕ за провод.

Теперь мы можем снять материнскую плату.

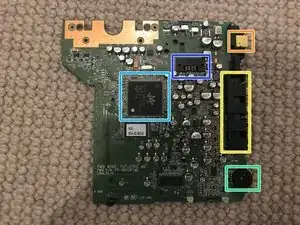

Верхняя часть платы

Питание

Интерфейсы

Регулятор громкости

Процессор

Разъем аккумулятора

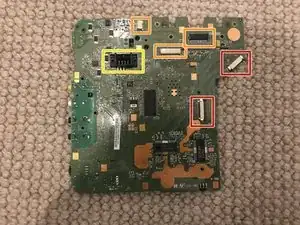

Нижняя часть платы

Разъемы оптического привода

Разъемы дисплея

Разъем аккумулятора

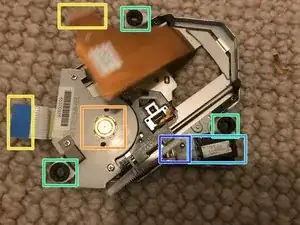

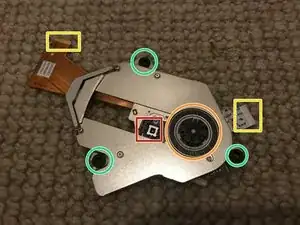

Сборку оптического привода можно просто поднять, винты не требуются!

Лазер

Шкив

Разъемы

Амортизаторы

Мотор лазера

Шестерни мотора лазера

На сегодня это всё, до чего мне удалось добраться, хотя я заметил 2 маленьких винта на нижней части экрана. Возможно, экран можно заменить, но это вопрос на другой раз.

Модульная система позволила легко заменить материнскую плату и оптический привод. Теоретически возможна замена экрана.
