Замена материнской платы Samsung P241

Для выполнения этого руководства вам потребуется доступ к источнику питания.

Сзади проигрывателя DVD, повернув его к себе, снимите три чёрных винта длиной 1 см на правой, левой и верхней сторонах с помощью крестообразной отвертки Phillips №1.

Потяните верхнюю крышку к себе, пока не сможете приподнять её и снять.

С лицевой стороны проигрывателя DVD включите питание и извлеките лоток для диска.

Нажмите вниз на лоток для диска большим пальцами, одновременно подталкивая вверх указательным пальцем по левому и правому краям серебристой крышки. Крышка должна легко отщелкнуться и сняться с лотка.

Будьте осторожны, чтобы не треснуть и не изгнуть лоток для диска, не потянув слишком сильно.

Чтобы снять переднюю панель, поднимите защёлки снизу, слева и справа на корпусе DVD-проигрывателя.

Убедитесь, что все защёлки подняты одновременно, иначе будет трудно снять панель.

Если панель тяжело снять, попробуйте подложить предмет под две защёлки внизу, чтобы они не возвращались на место.

Осторожно снимите переднюю панель, потянув её вперёд.

Снова нажмите кнопку извлечения, чтобы лоток для диска вернулся на место.

Выключите проигрыватель DVD и отключите его от сети перед продолжением следующих шагов.

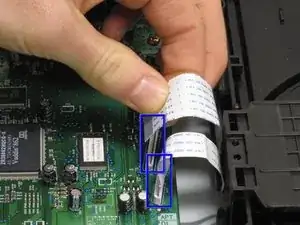

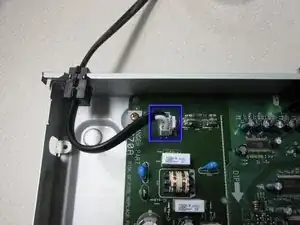

Снимите два плоских шлейфа, расположенные рядом с дисководом и блоком питания в верхнем левом углу платы (при ориентации дисковода справа), прежде чем пытаться вынуть основную плату.

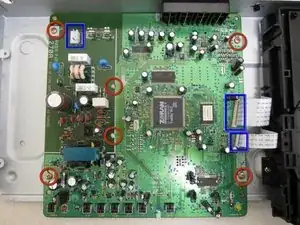

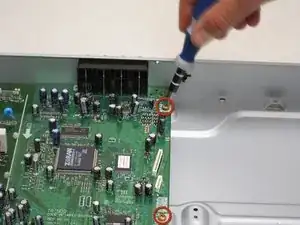

Отверткой Phillips №2 выкрутите четыре латунных винта длиной 0,6 см, расположенные около углов основной платы, отмеченные красными кружками.

Храните винты в безопасном месте, чтобы не потерять их.

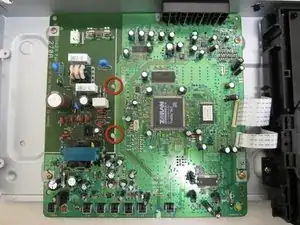

После полного удаления всех четырёх винтов с помощью плоскогубцев сожмите две заклёпки у обеих белых фиксирующих защёлок, расположенных смещённо влево и отмеченных красными кружками.

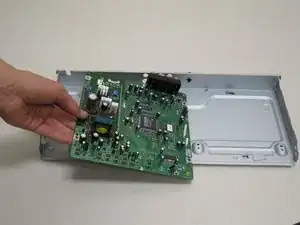

После сжатия защёлок аккуратно приподнимите основную плату из её посадочного места в корпусе. При вынимании платы осторожно отведите разъёмы аудио- и видео-выходов от задней стенки корпуса.

Не забывайте правильно утилизировать повреждённую материнскую плату, отнеся её в ближайший пункт приёма для переработки.

Теперь установите в освободившееся место в корпусе DVD работоспособную материнскую плату.

НАПОМИНАНИЕ: Следите за положением разъёмов аудио- и видео-выходов при установке новой платы.
