Замена кабеля питания Samsung P241

Для этого руководства вам потребуется находиться рядом с источником питания.

С повернутой к вам задней стороной DVD-плеера открутите три черные винта длиной 1 см справа, слева и сверху с помощью отвертки Phillips #1.

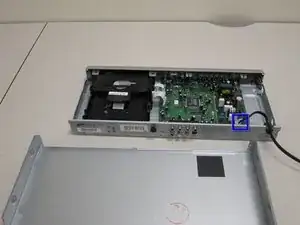

Потяните верхнюю крышку на себя, пока не сможете поднять ее и снять.

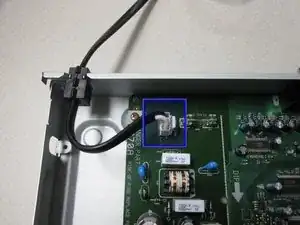

Отсоедините кабель питания от материнской платы и аккуратно потяните вверх, чтобы снять.

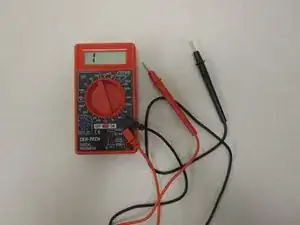

После отсоединения кабеля питания используйте мультиметр (слева), чтобы проверить, работает ли кабель.

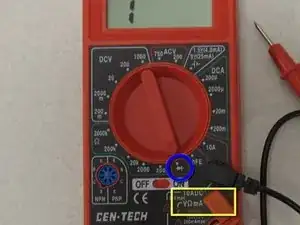

Поверните диск мультиметра в режим проверки на непрерывность.

Убедитесь, что положительный щуп подключен к выходу вольтметра/омметра.

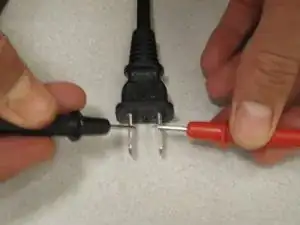

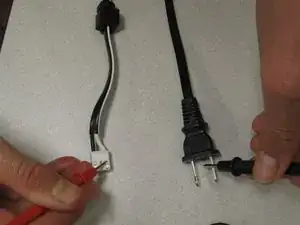

Используйте один щуп мультиметра, чтобы прикоснуться к одному из контактов на AC стороне кабеля питания. Используйте другой щуп, чтобы прикоснуться к одному из концов стороны зажима кабеля питания.

Мультиметр покажет значения, если существует хорошее электрическое соединение. Если он не показывает значения с первого раза, попробуйте прикоснуться щупом к другому контакту.

Повторите указанные действия с другим контактом и стороной зажима кабеля питания.

Если мультиметр не показывает значения при любых соединениях, ваш кабель питания неисправен, и его необходимо заменить.

Если вы обнаружили, что кабель питания имеет хорошее электрическое соединение, вам нужно будет проверить, не произошло ли короткое замыкание.

Для этого прикоснитесь к каждому контакту на AC стороне кабеля питания. Если на экране появятся значения, ваш кабель питания неисправен и его необходимо заменить.

Если ваш кабель питания неисправен, не подключайте его обратно в розетку переменного тока.

Если кабель работает
