Замена лазера Sony DVP-FX730
Лазер в вашем Sony DVP-FX730 передаёт данные DVD к линзе, чтобы они могли быть преобразованы в аудио- и видеосигналы. Если устройство испытывает трудности с чтением диска, сначала проверьте, не вызвано ли это грязным или поцарапанным диском. Если диск в порядке, проблема может быть связана с неисправным или повреждённым лазером. Это руководство содержит пошаговые инструкции по снятию лазера для его последующей замены. Все инструменты, используемые в этом руководстве, доступны на сайте IFIXIT.
Шаг 1
Удалите пять видимых винтов 7,9 мм крестовой отвёрткой.
Проткните гарантийную наклейку лопаткой.
Удалите винт, спрятанный под наклейкой, крестовой отвёрткой.
Шаг 2
Снимите резиновые ножки лопаткой.
Удалите винты, которые были закрыты резиновыми ножками.
Шаг 3
Держась за углы крышки, аккуратно поднимите крышку.
Лоток всё ещё соединён с основанием проводами.
Шаг 4
Осторожно снимите провода пинцетом, подъёмывая основание, к которому они прикреплены.
Шаг 5

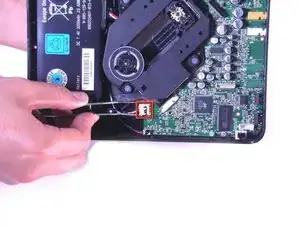

Отсоедините большой разъём.

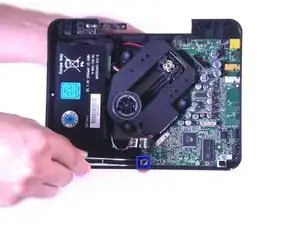

Отсоедините маленький разъём.
Шаг 6

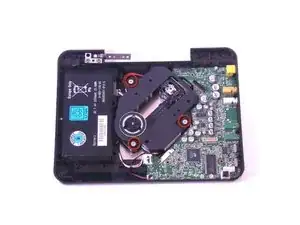

Удалите крестовые винты отвёрткой #0.
Шаг 7

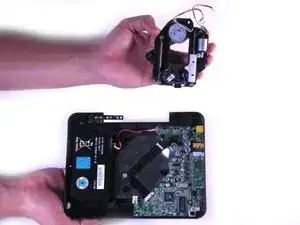

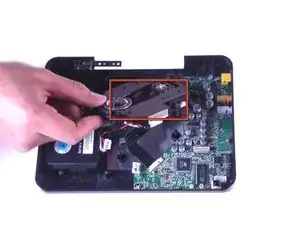

Поднимите чёрную деталь, соединённую с проводами.
Поднимайте аккуратно, так как ленточный кабель прикреплён снизу.
Шаг 8

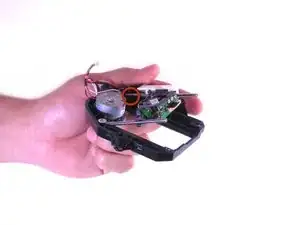

Разблокируйте зажим-фикcатор.
Шаг 9

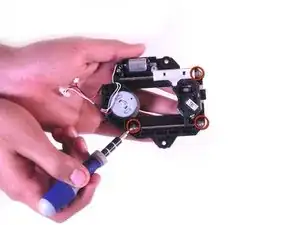

Удалите винты T6 отвёрткой T6.
Шаг 10

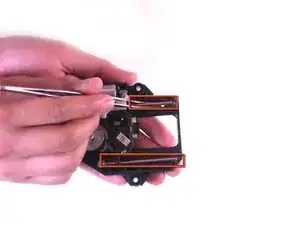

Аккуратно вытяните штанги пинцетом.
Убедитесь, что лазер отведён в сторону, чтобы штанги можно было вынуть.
Шаг 11

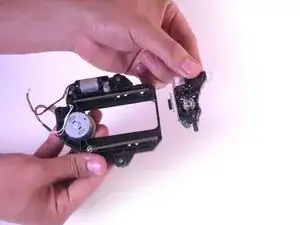

Снимите лазер со штанг.
Будьте осторожны при снятии штанг — хрупкая металлическая деталь может сломаться.
Шаг 12
Лазер теперь снят.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
