Как заменить аудиоразъём

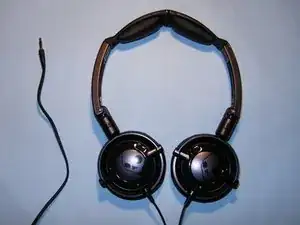

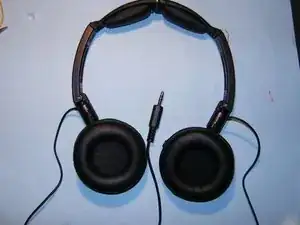

Вот целые наушники. При подключении к моему старому iPod'у с них не было звука ни с одной стороны.

Амбушюр просто вставлен в пространство между динамиком и корпусом.

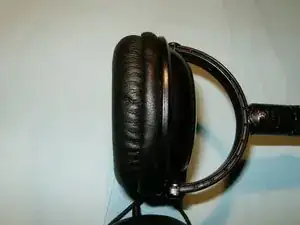

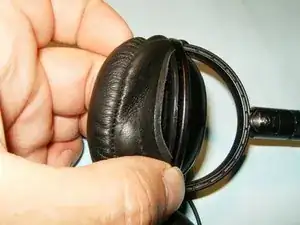

Снимите амбушюр, аккуратно потянув его из этой канавки.

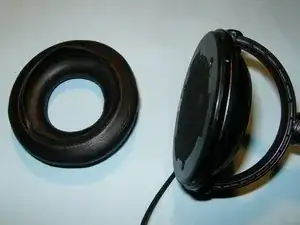

Фото устройства с снятым амбушюром и в целости (заменители доступны в интернете).

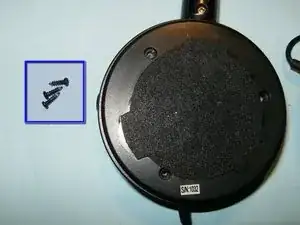

Вот три крестовых винта, которые нужно открутить.

Все винты одинакового размера, поэтому не беспокойтесь о разделении их.

После снятия трёх винтов динамик просто откидывается, открывая проводку. В данном случае цветовая маркировка проводов: синий — левый канал, золотой — общий (земля).

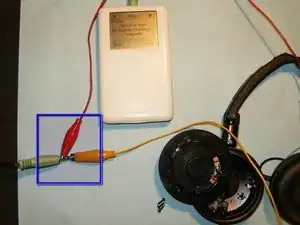

Вот как я подключил щупы с зажимами. Используйте штекерный 3,5 мм стерео кабель «male‑male». Присоедините один щуп к гильзе (ручке), верхней части разъёма, и один щуп к либо наконечнику (Tip, передняя часть), либо к кольцу (Ring, средняя часть) разъёма.

Прикрепите контрольные контакты к концам щупов с зажимами и коснитесь паек динамика. В этом случае звук был отчётливым. Это показало, что сигнала от разъёма к динамикам не поступало.

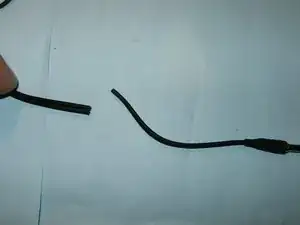

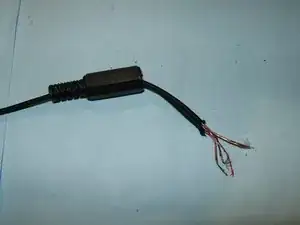

Отрежьте примерно 3 дюйма (≈7,5 см) от конца кабеля.

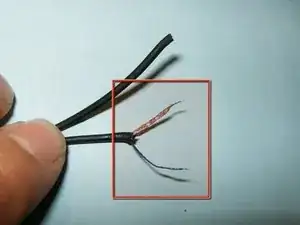

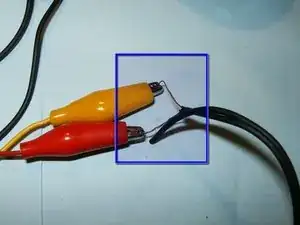

Чтобы убедиться, что проблема действительно в разъёме, а не в переломе провода выше, снимите изоляцию с одного набора проводов. Устройство использует по одному набору для каждой стороны. Для снятия изоляции можно использовать канцелярский нож, острый нож, зажигалку и т.д.

Подключите тестовый провод от любого MP3‑плеера, как показано ранее. Если причиной неполадок был разъём, теперь из динамика должен появиться звук. В этом случае звук появился. Следовательно, причиной была неисправность аудиоразъёма.

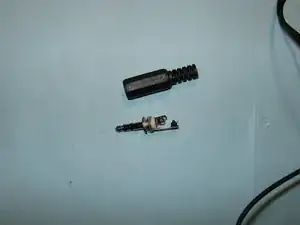

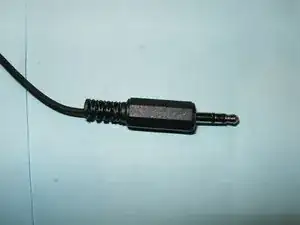

Вот новый 3,5 мм стерео аудиоразъём. Кожух просто навинчивается на сам разъём.

Наденьте кожух в правильном направлении на провод.

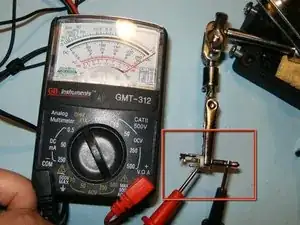

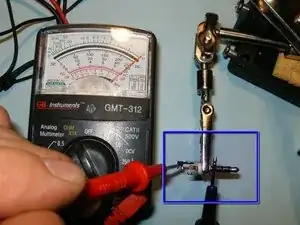

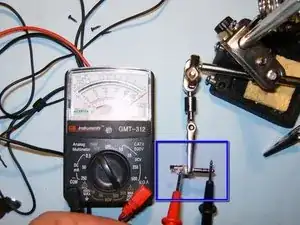

Вот как определить, какая клемма припаянна к какой части разъёма. Установите мультиметр в режим Ом. Прикосновение к наконечнику и самой короткой клемме показало проводимость.

Поскольку кольцо (средняя часть) разъёма и клемма среднего размера показали проводимость, они соответствуют друг другу для пайки.

Наконец, гильза (верх) и самая длинная клемма показали проводимость. Теперь мы определили соответствие частей. Это важно для правильного подключения левого и правого динамика.

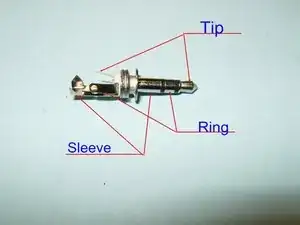

Если мультиметра нет, вот быстрая схема трёх соответствующих соединений.

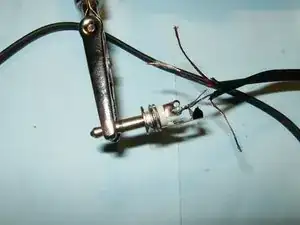

Большинство MP3‑плееров, включая iPod, используют наконечник для левого канала. Припаяйте синий провод к клемме наконечника, красный провод к клемме кольца, а оба золотых провода — к клемме гильзы.

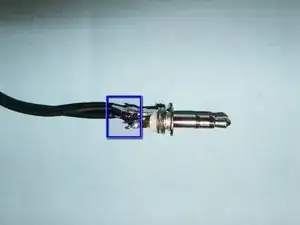

Когда все провода припаяны к соответствующим клеммам, сожмите фиксатор кабеля у клеммы гильзы плотно вокруг кабеля. Это поможет сохранить пайку при изгибе или натяжении провода.

Наденьте кожух на аудиоразъём.

Сборка прошла просто. Единственная сложность — надеть амбушюр обратно на динамик, но подойдёт пара ногтей. Наушники снова полностью работоспособны и звучат довольно хорошо. Общая стоимость ремонта составила $0.75, а заняло это 38 минут.
