Замена аудиоджека SkullCandy INK'D 2
Если звук в наушниках отсутствует или происходит переключение между правым и левым наушниками, проблема связана с проводами в наушниках. Если вы замечаете, что звук изменяется при движении аудиоджека, замена джека решит эту проблему. Для замены разъема наушников вам потребуется отрезать старый разъем и припаять новый разъем к проводам наушников. Пожалуйста, соблюдайте правила безопасности при использовании паяльного оборудования.
Шаг 1

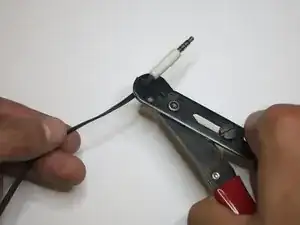

Используйте кусачки для провода, чтобы удалить аудиожек.

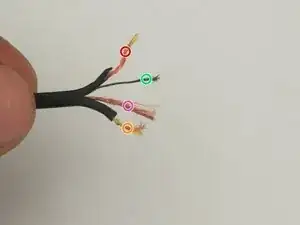

Используйте кусачки, чтобы удалить примерно 1,25 см изоляции с провода и разделить четыре провода внутри.
Красный провод — это '+' терминал правого динамика.
Зеленый провод — это '+' терминал левого динамика.
Золотой провод — это заземляющий терминал.
Фиолетовый провод — это терминал микрофона.
Шаг 2

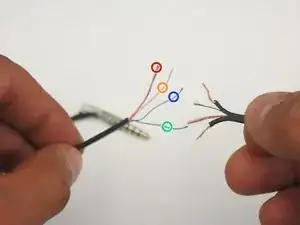

Возьмите разъем для замены и отделите провода на нем.
Красный провод — это правый наушник.
Зеленый провод — это левый наушник.
Синий провод — это заземляющий терминал.
Золотой провод — это микрофон.
Шаг 3

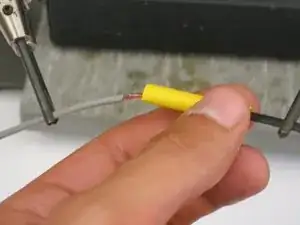

Наденьте термоусадочную трубку на один из проводов.
Для каждого цвета провода соедините провод наушников и провод замены в зажимах. Заплетите их вместе, используя пальцы.
Изучите руководство по пайке перед началом Шага 4.
Шаг 4

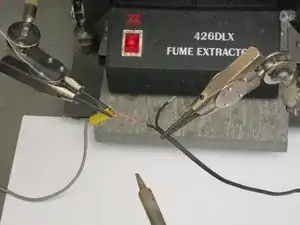

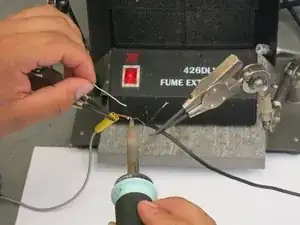

Используйте паяльное оборудование, чтобы припаять два провода вместе.
Повторите этот шаг для каждого из четырех цветов проводов.
Всегда носите защитные очки при пайке.
Шаг 5
Используя цифровой мультиметр в режиме "Прозвонка", поместите два щупа на припаянные провода одного цвета. Вы услышите звуковой сигнал, указывающий на наличие соединения.
Повторите это для каждого цвета проводов.
Если сигнал мультиметра отсутствует, вам нужно будет перепаять провода и удостовериться, что провода разных цветов полностью разделены.
Шаг 6
После того как все провода сварены, закройте их термоусадочной трубкой.

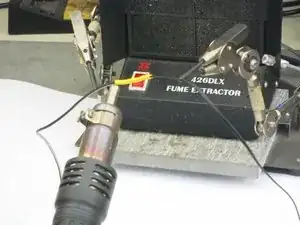

Используйте пистолет для термоусадки, чтобы усадить трубку и плотно обхватить провода.
Осторожно подавайте тепло, чтобы сформировать трубку вокруг припаянных проводов.
Заключение

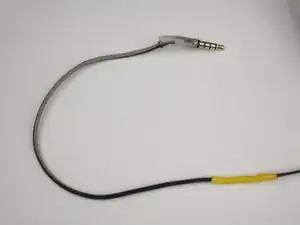

Повторите процедуру, если вам необходимо установить новый аудиожек.
Перевод руководства с ifixit.com
