Замена разъема зарядки Skullcandy Hesh 3
Если ваши наушники Skullcandy Hesh 3 (модель S6THW) неправильно заряжаются, используйте это руководство для замены разъема зарядки. Перед началом убедитесь, что в разъеме нет посторонних предметов. Вы можете легко удалить мусор с помощью небольшого воздуходувки или зубочистки.
Перед началом ремонта вы можете ознакомиться с разделом по устранению неполадок для других возможных причин проблем с разъемом зарядки. Также убедитесь, что наушники полностью выключены и отключены от внешнего источника питания.
Это руководство требует пайки. Паяльники очень горячие и могут вызвать ожоги или пожар. Пожалуйста, используйте их с осторожностью. Если вы не знакомы с пайкой или деспайкой или нуждаетесь в освежении знаний, ознакомьтесь с руководством Как паять и деспаять соединения.
Шаг 1

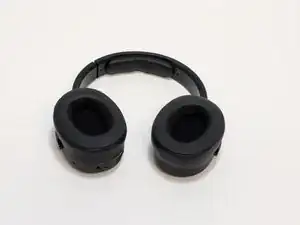

Начните с удаления наушника со стороны динамика с разъемом зарядки. Осторожно тяните за любую точку амбушюры, при этом удерживая основание динамика.

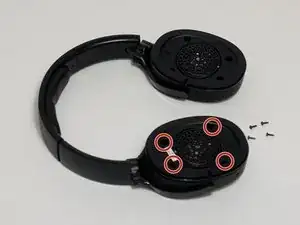

Используйте отвертку Philips #00, чтобы удалить все четыре винта размером 4,0 мм, удерживающих переднюю панель.
Осторожно снимите переднюю панель, не отрывая провода, прикрепленные к динамику и передней панели.
Шаг 2

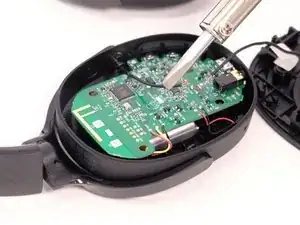

Используйте паяльник, чтобы нагреть припой в точках соединения красного, желтого и черного проводов аккумулятора, пока они не отсоединятся от платы.

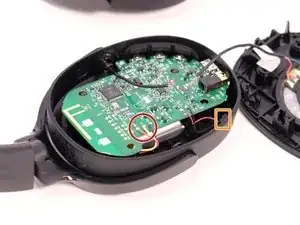

Отсоедините разъем на стороне чашки наушников, чтобы отключить красный и черный провода (рядом с проводами аккумулятора) от наушников.
Выдвиньте материнскую плату из чашки наушников и переверните её.
Будьте осторожны, чтобы не порвать какие-либо оставшиеся запаянные соединения (например, соединения динамика).
Шаг 3

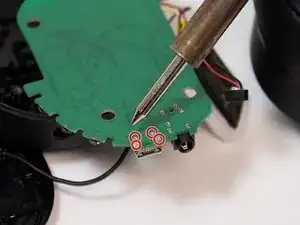

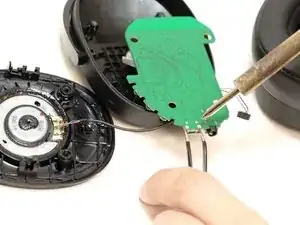

Используйте пинцет, чтобы удерживать разъем зарядки на месте и используйте паяльник для деспайки четырех точек пайки.
С помощью пинцета осторожно удалите разъем зарядки.
Если вы испытываете сопротивление, немедленно остановитесь, чтобы не повредить материнскую плату. Возможно, вы пропустили точку пайки.
Перед установкой нового разъема зарядки обязательно очистите предыдущее место и удалите остатки клея с помощью очистителей для разъемов и детализирующих кистей.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
