Переделка старых аккумуляторов в пауэрбанк
- ОСТОРОЖНОСТЬ: Ремонт или модификация аккумуляторов может быть опасной. Будьте внимательны при выполнении инструкции. НЕ ДОПУСКАЙТЕ КОНТАКТА АККУМУЛЯТОРОВ НА ОСНОВЕ ЛИТИЯ С ВОДОЙ И ОГНЁМ.
Срок службы всех аккумуляторов ограничен. Например, когда ёмкость аккумулятора телефона опускается ниже 80 %, время автономной работы устройства значительно сокращается. В этом случае необходимо заменить аккумулятор на новый. Простая утилизация старых аккумуляторов — это не только потеря полезных ресурсов, но и вред окружающей среде. Аккумуляторы изготавливаются из ряда материалов, включая кислоту, свинец, никель, литий, кадмий, щелочь, ртуть и гидрид никель-металла. При неправильной утилизации аккумуляторы могут вытекать, загрязняя почву и воду, что представляет потенциальную угрозу для здоровья человека. Поэтому команда REWA предлагает способ переделки старых аккумуляторов от телефонов в пауэрбанк, превращая хлам в ценность.
Терминология: Анод = положительный контакт, Катод = отрицательный контакт
Шаг 1
ОСТОРОЖНОСТЬ: Перед началом работы убедитесь, что аккумуляторы полностью разряжены (до 0 %)

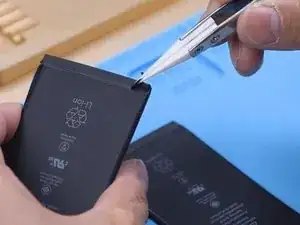

Мы используем старые аккумуляторы от iPhone 7 Plus и iPhone 8 Plus. Пинцетом снимите ленту защитной платы с аккумулятора.
Используйте диэлектрический пинцет, чтобы избежать короткого замыкания аккумулятора.

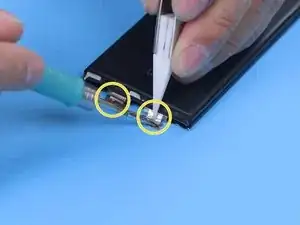

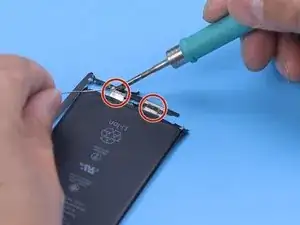

Припаяйте оловом анод и катод аккумулятора паяльником при температуре 365 °C. Прогрейте, чтобы снять защитную плату.
Шаг 2

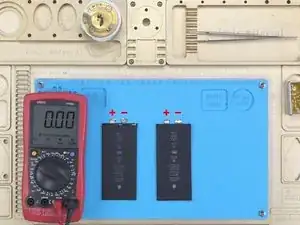

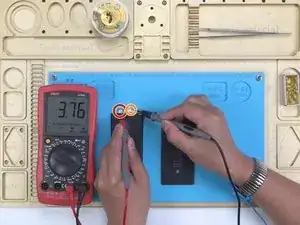

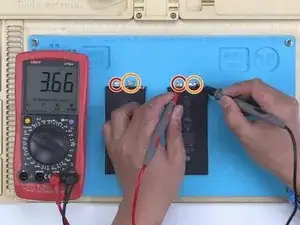

Измерьте напряжение аккумулятора мультиметром. Напряжение двух наших аккумуляторов составляет 3,66 В и 3,76 В соответственно.
Как видно, у обоих аккумуляторов анод расположен слева, а катод — справа.
Анод (положительный контакт)
Катод (отрицательный контакт)
Мы соединяем аккумулятор iPhone 7+ ёмкостью 2900 мА·ч и аккумулятор iPhone 8+ ёмкостью 2675 мА·ч, создавая пауэрбанк суммарной ёмкостью 5575 мА·ч.
Шаг 3

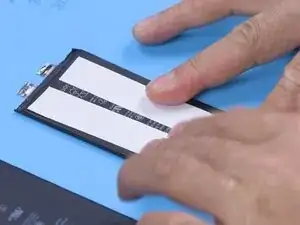

Наклейте двусторонний скотч на аккумулятор и совместите аноды и катоды двух аккумуляторов.
Паяльником при температуре 365 °C припаяйте анод к аноду, а катод к катоду.

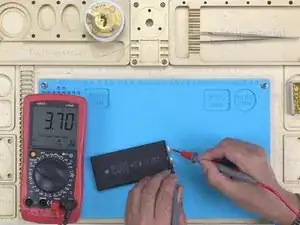

Измерьте напряжение мультиметром. Убедитесь, что напряжение составляет 3,7 В.
Шаг 4

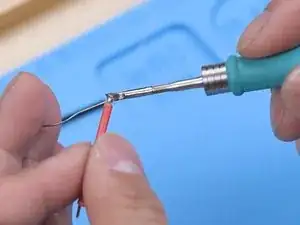

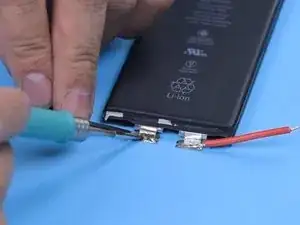

Возьмите красный и чёрный провода. Очистите концы проводов, чтобы оголить медную жилу, и залудите их паяльником при температуре 365 °C.

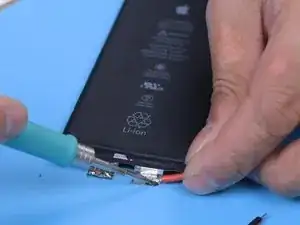

Затем припаяйте красный провод к аноду, а чёрный — к катоду.
Шаг 5

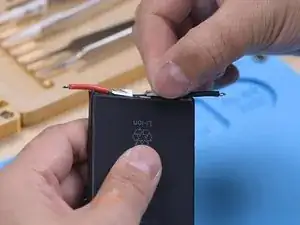

Плотно прижмите анод и катод.
Обмотайте изолентой, убедившись, что анод и катод полностью закрыты.

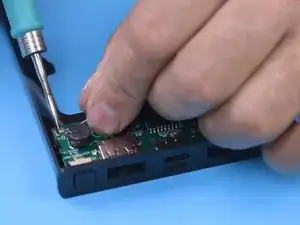

Установите кнопку на среднюю рамку и плату питания.
Шаг 6

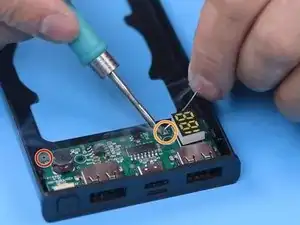

Лудите контактные площадки анода и катода паяльником при температуре 365 °C.
Анод (положительный контакт)
Катод (отрицательный контакт)
Шаг 7

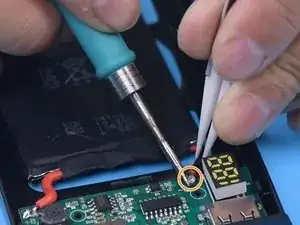

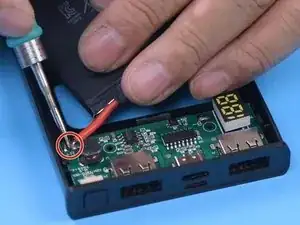

Припаяйте анод аккумулятора к аноду платы питания.
Припаяйте катод аккумулятора к катоду платы питания.
Шаг 8

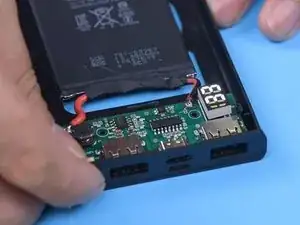

Нажмите кнопку. В данном случае пауэрбанк заряжен на 33 %.

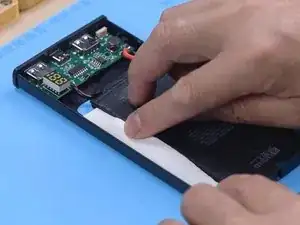

Закрепите аккумулятор с помощью поролона.
Шаг 9

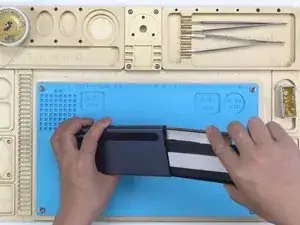

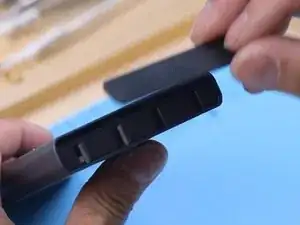

Установите среднюю рамку на корпус и закройте нижней пластиковой крышкой.
Шаг 10

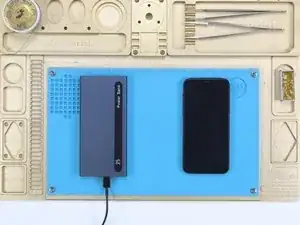

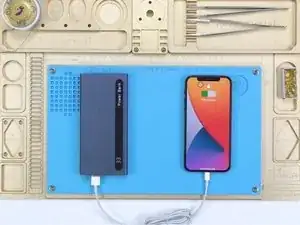

Подключите телефон к пауэрбанку. Телефон начинает заряжаться.
Подключите зарядное устройство к пауэрбанку. Пауэрбанк также начинает заряжаться.
Заключение
Если у вас есть дополнительные старые аккумуляторы, вы можете увеличить ёмкость пауэрбанка, объединив больше аккумуляторов. Попробуйте и поделитесь результатами в комментариях.
Перевод руководства с ifixit.com
