Ремонт проекторов будильников

Проблема: здесь должно быть 12:47.

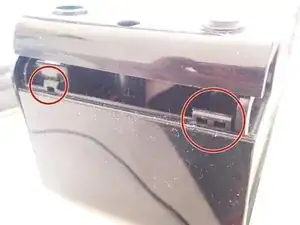

После удаления 2 винтов снизу аккуратно откройте нижнюю рамку, смотрите расположение пластиковых защелок.

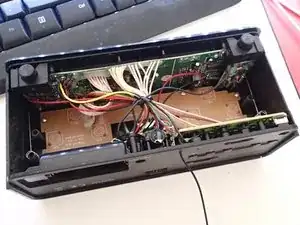

Снимите заднюю панель, обращая внимание на другие пластиковые защелки.

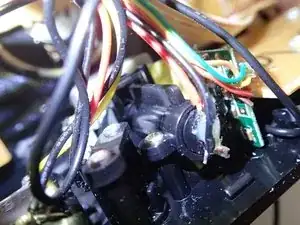

Проектор и его оптика показаны в синем квадрате.

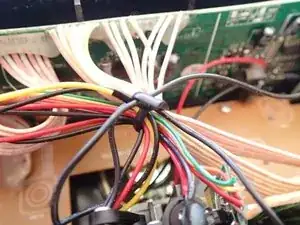

Кабели связаны вместе простой лентой, в целом внутренняя конструкция кажется очень дешевой.

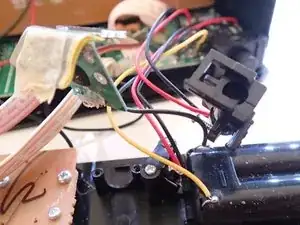

Проектор состоит из трех частей:

Красный светодиод.

Дисплей с контроллером.

Линза с механикой фокуса.

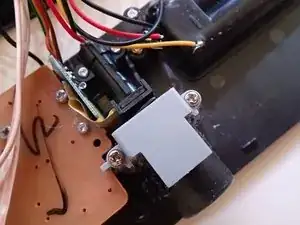

Все детали удерживаются крошечными винтами, которые нужно удалить.

Будьте особенно осторожны при работе с дисплеем, плоский кабель очень слабый и может быть поврежден неправильным обращением.

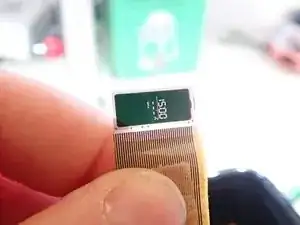

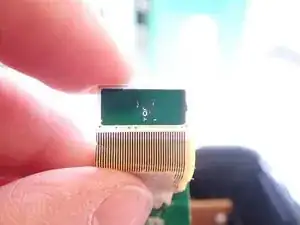

Аккуратно снимите дисплей с поддерживающей рамки.

Проблема, скорее всего, связана с плоским кабелем, соединяющим дисплей с контроллером.

Убедитесь, что при перемещении плоского кабеля дисплей снова работает.

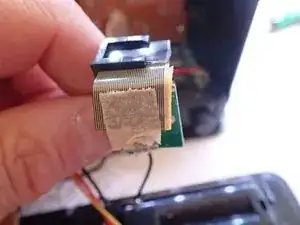

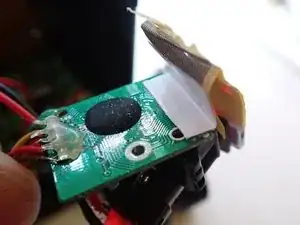

Поставьте жесткую вставку с той стороны, где находится контроллер, и близко к дисплею.

Если всё работает, соберите будильник, выполняя шаги в обратном порядке.

Проблема решена.
