Ремонт регулятора громкости Beyerdynamic MMX100
Это руководство покажет, как выпаять ротационный энкодер, отвечающий за регулировку громкости в гарнитуре Beyerdynamic MMX100. Если у Вас проблемы с регулировкой громкости, выполните указанные шаги, чтобы успешно провести пайку. Убедитесь, что у Вас есть опыт пайки, соблюдайте осторожность, чтобы избежать возможных рисков, и используйте антистатические меры во время ремонта.
Шаг 1

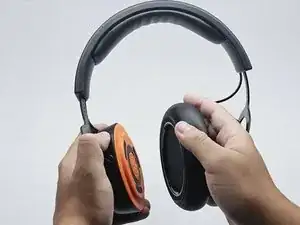

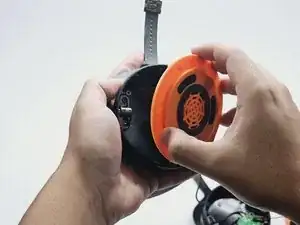

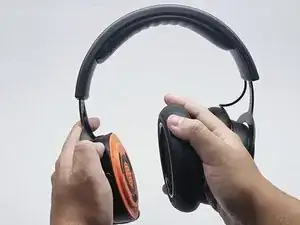

Поверните амбушюр левого динамика к себе и снимите гарнитуру.
Шаг 2

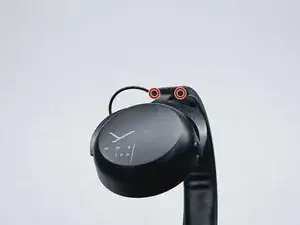

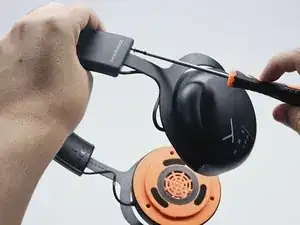

Отвинтите два винта 0.6 мм на конце левой дужки, используя крестовую отвертку 2.0 мм.
Шаг 3

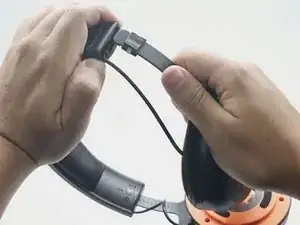

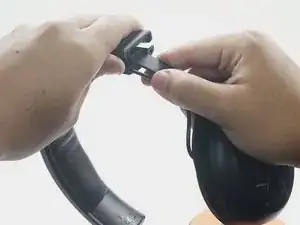

Удерживая открытую верхнюю часть дужки, выдвиньте левое наушник.
Шаг 4

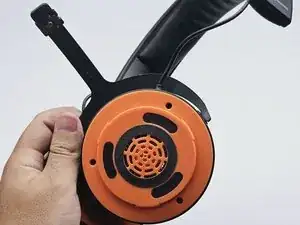

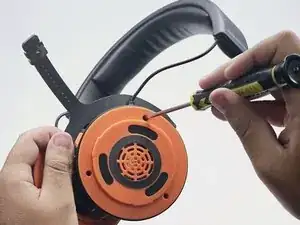

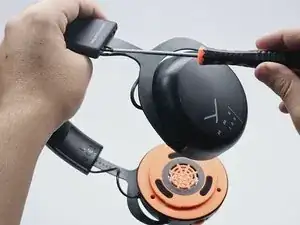

Отвинтите три винта 0.7 мм на крышке левого динамика, используя крестовую отвертку 3.0 мм.
Шаг 5

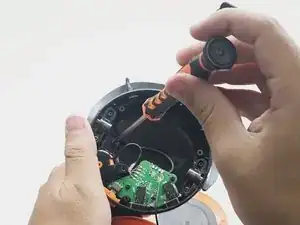

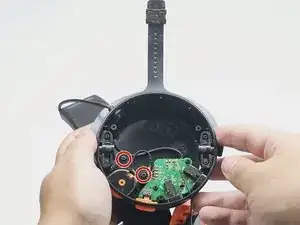

Отвинтите два винта 0.5 мм на компоненте регулятора громкости, используя крестовую отвертку 2.0 мм.
Шаг 6

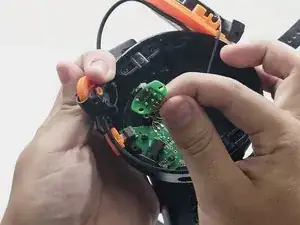

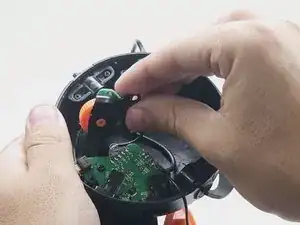

Выньте компонент регулятора громкости и переверните его.
Шаг 7

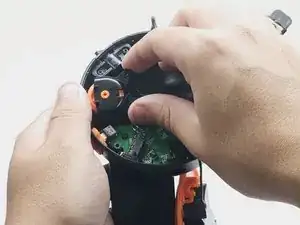

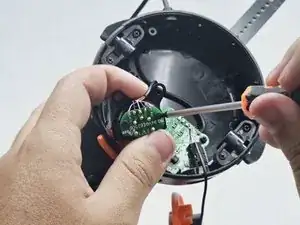

Отвинтите два винта 0.3 мм на плате, используя крестовую отвертку 2.0 мм. Затем снимите колесо регулировки громкости.
Шаг 8
Опасная ситуация, которая при несоблюдении может привести к незначительной или средней травме.

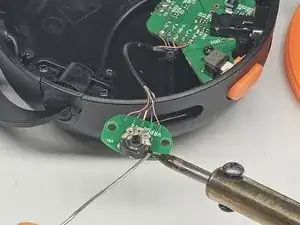

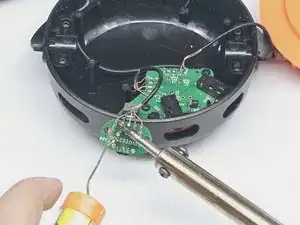

Используя паяльник, выпаяйте повреждённые провода и контакты с обеих сторон платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
