Разборка задней крышки Texas Instruments TI-92

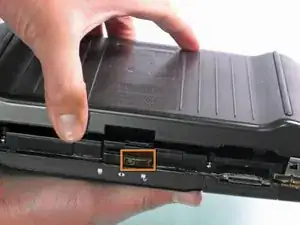

Первым шагом при любом ремонте является снятие передней крышки.

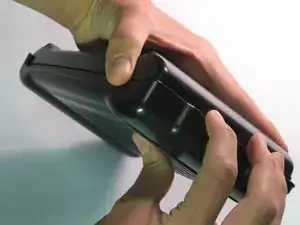

Удерживайте калькулятор одной рукой сзади, а другой возьмитесь за крышку.

Снимите крышку, потянув её с одной из сторон для удобства.

Поверните калькулятор верхней частью к себе.

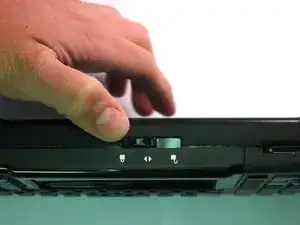

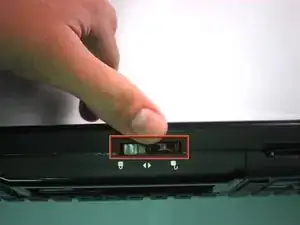

Сдвиньте фиксатор, расположенный в верхней части калькулятора, в положение разблокировки.

«Фиксатор»

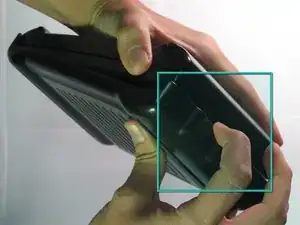

Чтобы снять заднюю крышку, сдвиньте её от фиксатора вниз по корпусу калькулятора, пока она больше не будет двигаться.

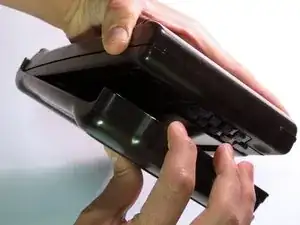

Затем, повернув калькулятор передней частью вниз, потяните заднюю крышку вверх.

Калькулятор должен лежать передней частью вниз, как показано на втором изображении.

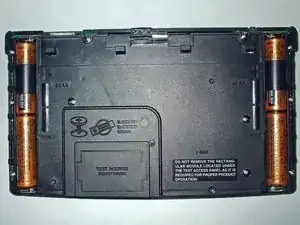

Теперь батарейки открыты, а калькулятор находится передней частью вниз, задней — к Вам.

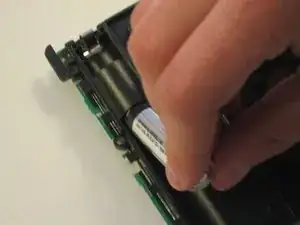

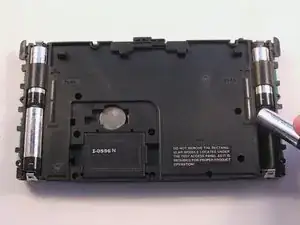

Извлеките нижние батарейки, нажав на батарейку в сторону себя и одновременно вытаскивая её за дальний конец.

Если выполнить предыдущий шаг пальцем не удаётся, воспользуйтесь плоским инструментом, например, инструментом для открытия iPod.

После извлечения нижней батарейки сдвиньте верхнюю батарейку к себе, пока она полностью не окажется вне гнезда.

Теперь просто извлеките батарейку.

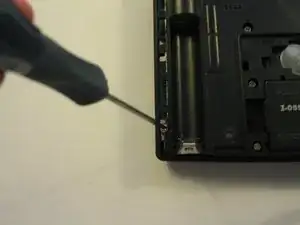

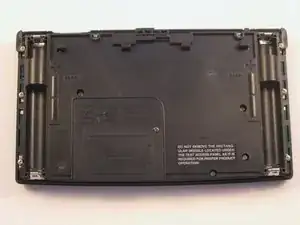

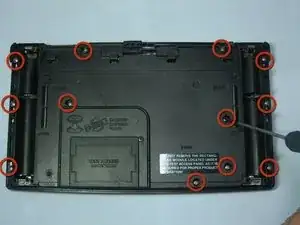

Отвинтите двенадцать винтов длиной 11,8 мм, показанных на изображении, с помощью крестовой отвёртки №00. Винты расположены на задней стороне калькулятора.

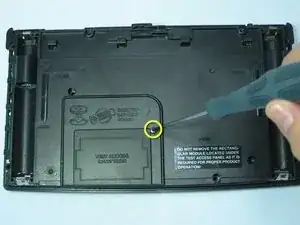

Отвинтите винт длиной 19 мм, расположенный в центре задней стороны калькулятора.

Снимите панель, удерживаемую этим винтом.

Той же отвёрткой с крестообразным шлицем отвинтите оставшиеся три винта длиной 11,8 мм.

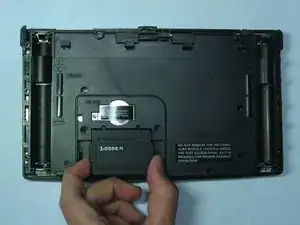

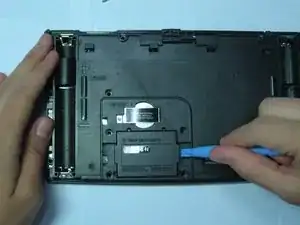

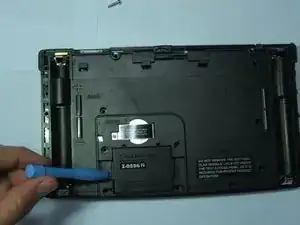

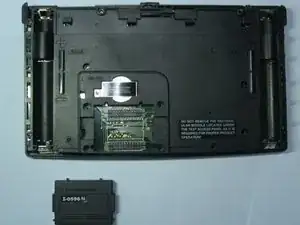

Инструментом для открытия iPod потяните за обе стороны прямоугольного модуля, удерживая остальную часть калькулятора плоско на поверхности передней стороной вниз.

Вы можете ощутить значительное сопротивление модуля. Не прилагайте чрезмерных усилий, чтобы не повредить его. Применяйте небольшие усилия, постепенно выталкивая модуль.

Когда модуль достаточно ослабнет, полностью извлеките его.

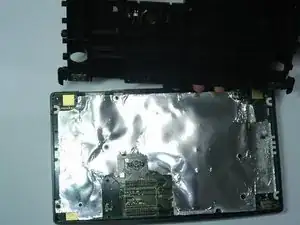

Теперь потяните заднюю крышку калькулятора вверх, удерживая остальную часть устройства плоско на поверхности.

Следите за тем, чтобы не наклонять переднюю часть калькулятора. Клавишам больше ничего не мешает, и они могут выпасть из своих позиций.
