Замена защитной пластины экрана Texas Instruments TI-92

Первым шагом при любом ремонте является снятие передней крышки.

Одной рукой возьмитесь за заднюю часть калькулятора, другой — за крышку.

Снимите крышку, потянув её в сторону с одного из краёв для удобства.

Поверните калькулятор верхней частью к себе.

Сдвиньте фиксатор, расположенный в верхней части калькулятора, в положение разблокировки.

"Фиксатор"

Чтобы снять заднюю крышку, сдвиньте её в сторону от фиксатора, двигаясь к нижней части калькулятора, пока крышка не перестанет двигаться.

Затем, удерживая калькулятор передней частью вниз, потяните заднюю крышку вверх.

Теперь калькулятор должен лежать передней частью вниз, как показано на втором изображении.

Теперь батарейный отсек открыт, а калькулятор находится передней частью вниз, задняя панель обращена к Вам.

Извлеките нижнюю батарейку, нажав на неё в сторону себя и одновременно вытягивая за дальний конец.

Если выполнить предыдущее действие пальцами не удаётся, воспользуйтесь плоским инструментом, например, инструментом для вскрытия iPod.

После извлечения нижней батарейки сдвиньте вторую (верхнюю) батарейку к себе, пока она полностью не выйдет из гнезда.

Теперь просто извлеките батарейку.

Используя отвёртку с крестообразным наконечником №00, выверните двенадцать винтов длиной 11,8 мм, показанных на изображении и расположенных на задней панели калькулятора.

Выверните винт длиной 19 мм, расположенный в центре задней панели калькулятора.

Снимите панель, закреплённую этим винтом.

Используя ту же крестовую отвёртку, выверните оставшиеся три винта длиной 11,8 мм.

Используя инструмент для вскрытия iPod, поднимите обе стороны прямоугольного модуля, удерживая остальную часть калькулятора плоско на поверхности передней частью вниз.

Модуль может сопротивляться. Не прикладывайте чрезмерных усилий, чтобы не повредить детали. Используйте небольшие усилия, постепенно извлекая модуль.

Когда прямоугольный модуль достаточно ослабнет, извлеките его.

Теперь потяните заднюю крышку калькулятора вверх, удерживая остальную часть устройства плоско на поверхности.

Не наклоняйте переднюю часть калькулятора. Клавиши клавиатуры больше не зафиксированы и могут выпасть.

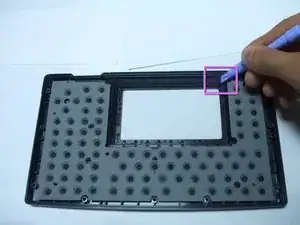

Поднимите один из концов клейких чёрных полос, расположенных вокруг экрана.

Этот процесс облегчается использованием инструмента для вскрытия iPod или аналогичного инструмента.

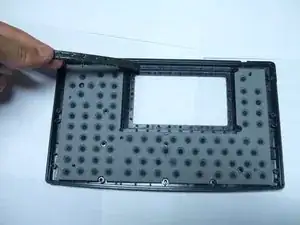

Начните снимать полосы, аккуратно потянув их наружу. Поднимите один конец полосы и отклейте её до другого конца.

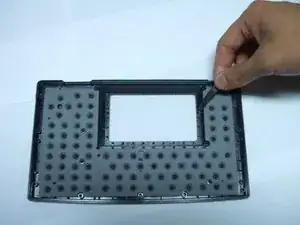

Если полосы прилипают друг к другу, их необязательно разделять — продолжайте тянуть полосы наружу по краям.

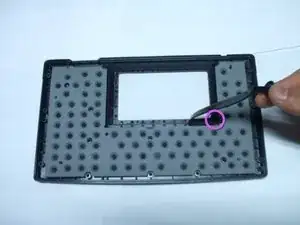

Если одна из оставшихся полос прилипла к другим и не снимается легко, используйте инструмент, например, инструмент для вскрытия iPod, чтобы начать поднимать полосу.

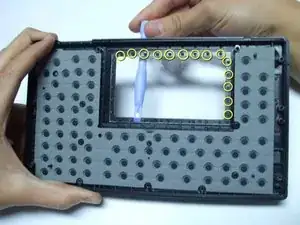

Жёлтые кружки и отметки на противоположной стороне экрана от кружков обозначают круглые защёлки, удерживающие пластиковую панель экрана.

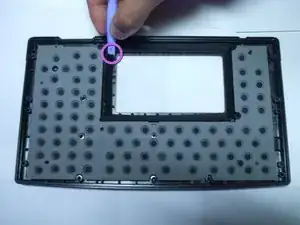

Используйте плоский инструмент, например, инструмент для вскрытия iPod, чтобы отсоединить экран от защёлок.

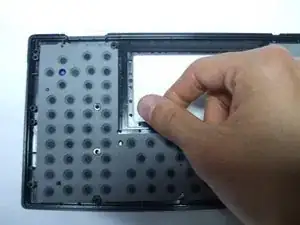

При снятии экрана верхняя часть защёлок, удерживающих экран, сломается, чтобы обеспечить возможность снятия.

Если панель приходится наклонять для снятия экрана, будьте осторожны — клавиши могут выпасть. Избегайте этого, удерживая резиновую накладку над клавишами во время работы и сводя угол наклона к минимуму.
