Разборка дуги оголовья Sony h.ear on 3
Дуга оголовья — очень частая точка отказа на Sony h.ear on 3. Когда я разбирал свои наушники, я разобрал дугу оголовья после снятия оголовья с чашек, частично из любопытства и частично чтобы попытаться склеить их супер-клеем (заметьте, суперклей не сработал).
Не хочу, чтобы все полученные знания и фотографии пропали зря, поэтому здесь показано, как можно разобрать дугу оголовья.
Поскольку это излишне для многих ремонтов и не имеет конкретной цели, я не включил предварительные руководства. Вы можете сделать это с уже отключённой дугой оголовья или извлечь её из пары Sony h.ear on 3, как показано здесь.
Шаг 1
Поскольку дуга оголовья — очень частая точка отказа, у меня она уже в некоторых местах расслаивается на многих фотографиях. Это не значит, что она полностью разобрана, пока в этом руководстве не указано иное.

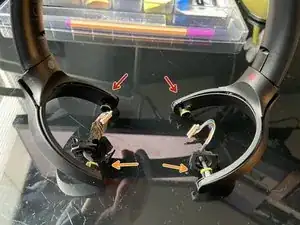

На концах дуга оголовья имеет два вида креплений, которые зеркально повторяют друг друга:
Штифты, вставляемые в корпуса чашек без проводов.
Штифты с каждой стороны с отдельной скобой, прикручиваемой к корпусам чашек. Через них продет провод оголовья.
Шаг 2

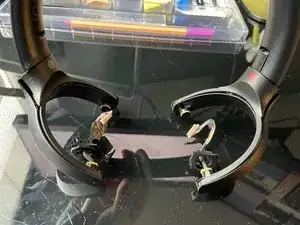

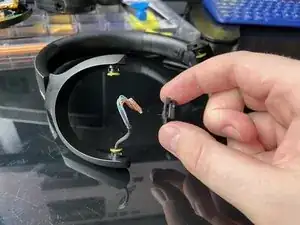

Положите оголовье так, чтобы штифты с проводом были внизу.

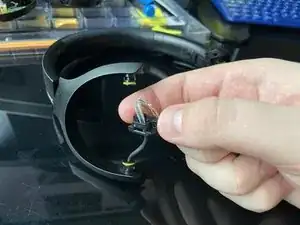

Аккуратно проденьте скобы сквозь один провод и выведите их, затем повторите с другой стороны.
При сборке заново не нужно запоминать, какая скоба с какой стороны (они одинаковые), но нужно убедиться, что плоская сторона обращена к дуге оголовья.
Шаг 3

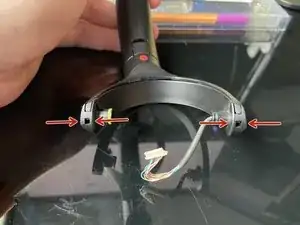

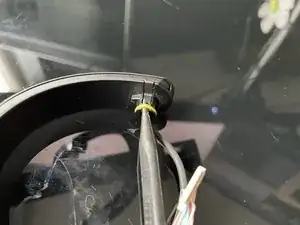

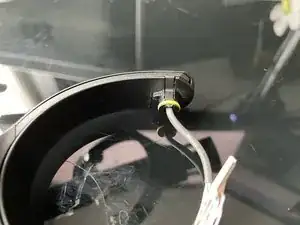

Держа оголовье в том же положении, в котором оно было на предыдущем шаге, используйте заострённый конец лопатки, чтобы аккуратно отцепить жёлтые резиновые кольца от каждого заднего штыря (вокруг которых были скобы).

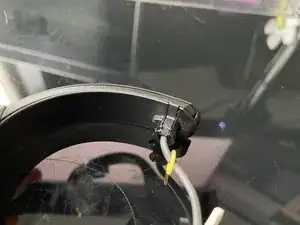

Аккуратно проденьте резиновые кольца через провод оголовья наружу.
Резиновые кольца на передних штырях снимать не нужно — они не удерживают ничего на месте, а только создают трение в механизме поворота.
Шаг 4

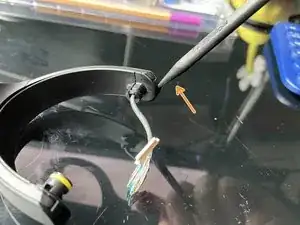

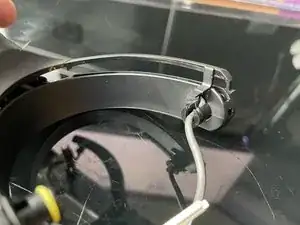

Вставьте заострённый конец лопатки в одно из отверстий на самом конце одной из дуг оголовья.
Аккуратно подвиньте вверх в направлении тонкого кожуха дуги сверху. Это должно отщёлкнуть зацеп.
Повторите для всех 4 концов дуги оголовья.
Шаг 5

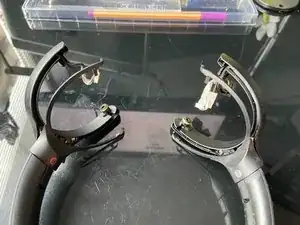

Аккуратно приподнимите или подденьте тонкие части дуги оголовья, чтобы отделить сегменты тонкого корпуса от сегментов глубокого корпуса.
Разлом дуги в этой части — крайне распространённая точка отказа на этих наушниках, этот шаг может оказаться необязательным (поэтому у меня нет собственных фотографий процесса).
Аккуратно разъединяйте части, но не разделяйте их полностью, так как они всё ещё соединены проводом (который удерживается фиксирующими скобами).
Шаг 6

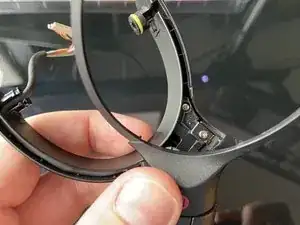

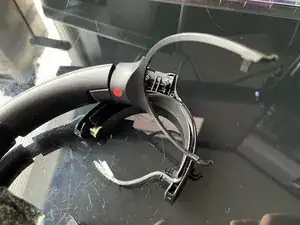

Аккуратно проверните тонкий кожух дуги относительно глубокого кожуха. Это откроет две пары винтов, удерживающих фиксирующую скобу провода у основания сегмента глубокого корпуса:
2x ??? JIS (вероятно #000) винта
2x ??? JIS (вероятно #000) винта
Я не отслеживал размер бит, которыми провернул винты, простите!
Выкрутите винты и снимите фиксирующую скобу. Пока не извлекайте провод.
Шаг 7
Вероятно, будет хорошей идеей отметить, как именно провод размещён в корпусе, чтобы при сборке длина провода была правильной.

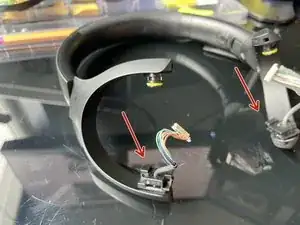

На этом этапе можно вынуть провод из глубокого корпуса дуги оголовья. Это также означает, что вы наконец можете полностью отделить тонкий кожух дуги от глубокого кожуха!
Шаг 8
На этом всё. Насколько я помню, дальше есть довольно очевидные точки для дальнейшей разборки, если вам нужно или вы хотите продолжить!
Перевод руководства с ifixit.com
