Замена/обновление оперативной памяти Asus VivoBook 14" F412DA
Этот материал показывает, как заменить (или обновить) оперативную память в Asus Vivobook 14" F412DA.
Шаг 1

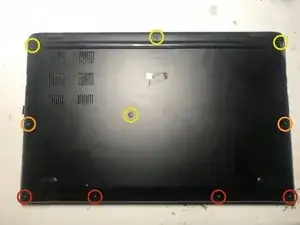

Начните с удаления отмеченных винтов:
Удалите четыре винта длиной 6 мм
Удалите два винта длиной 8 мм
Удалите четыре винта длиной 9 мм
Эти винты имеют разную длину, запомните порядок их извлечения. Установка винта неправильного размера в не то отверстие может привести к повреждению.
Винт в центре закрыт наклейкой, которую необходимо снять.
Рекомендуется использовать антистатический браслет при выполнении этой операции.
Перед началом убедитесь, что новая память совместима. Память должна быть формата SODIMM DDR4. Поддерживаются модули ёмкостью не более 16 ГБ (в сумме до 20 ГБ)
Шаг 2

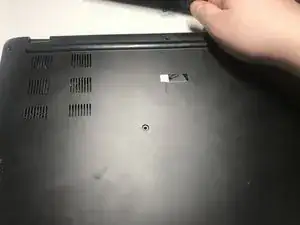

Используя инструмент для открытия, подденьте и приподнимите край нижней крышки, пока не почувствуете, что она отщелкивается.
Шаг 3

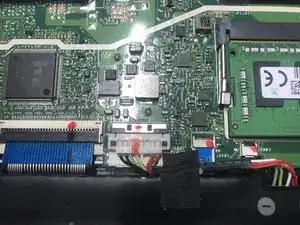

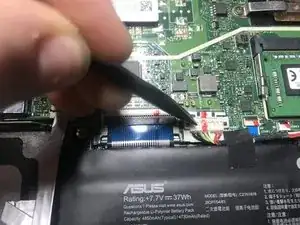

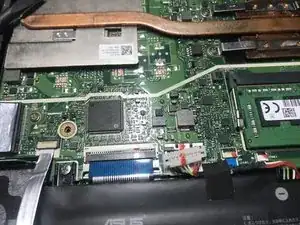

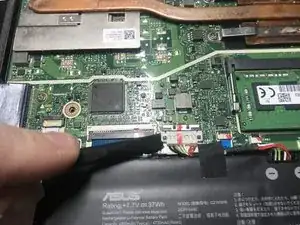

Используя ноготь или лопатку, отведите фиксирующую защёлку, удерживающую разъём батареи, назад.
Будьте осторожны при освобождении разъёма — он очень хрупкий.
Шаг 4

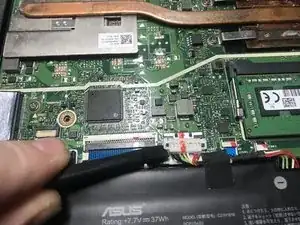

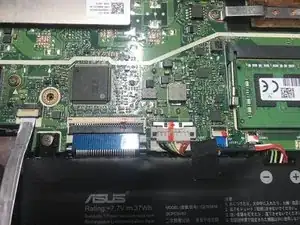

Подставьте лопатку под разъём батареи и проверните — разъём должен оторваться.
Используйте пластиковую лопатку, чтобы не повредить материнскую плату и не проколоть батарею.
Шаг 5

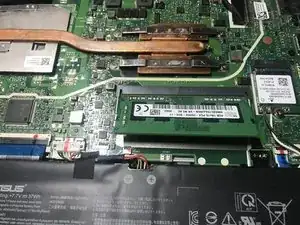

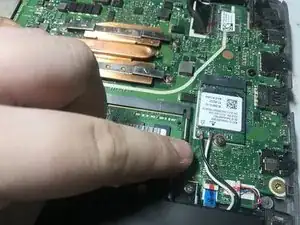

Сначала нажмите на защёлки по бокам модуля памяти. После этого модуль должен приподняться. Теперь можно извлечь модуль памяти.
Рекомендуется использовать антистатический браслет при выполнении этой операции.
Шаг 6

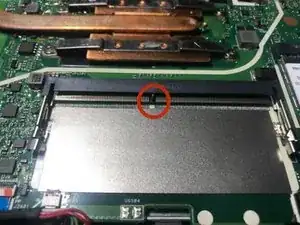

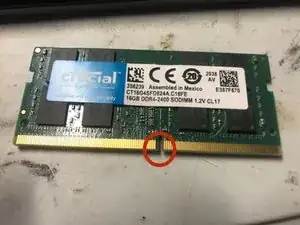

Совместите выемку на новом модуле памяти с вырезом в слоте и вставьте модуль под углом.
Убедитесь, что новая память совместима. Память должна быть SODIMM DDR4. Поддерживаются модули ёмкостью не более 16 ГБ (в сумме до 20 ГБ)
Рекомендуется использовать антистатический браслет при выполнении этой операции.
Шаг 7

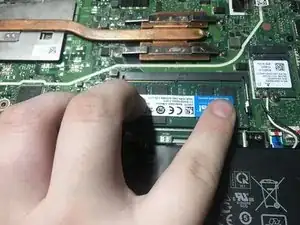

После вставки памяти аккуратно надавите на модуль, пока не услышите щелчок.
Рекомендуется использовать антистатический браслет при выполнении этой операции.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
Перевод руководства с ifixit.com
