Разборка Dell Vostro V13

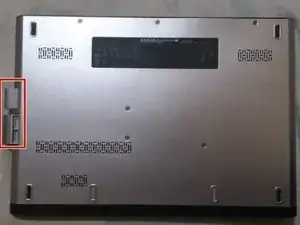

Снимите две пластиковые заглушки с ноутбука.

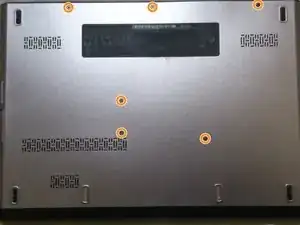

Отверните шесть винтов PH00 с нижней части ноутбука.

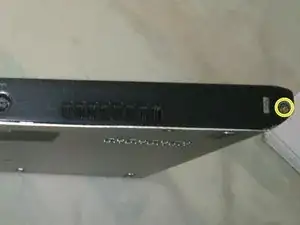

Отверните два винта PH00 с задней панели ноутбука, расположенные в крайнем левом и правом краях задней панели.

Сдвиньте нижнюю крышку вперёд и приподнимите её вверх для снятия.

Возможно, потребуется использовать прочный лопатку, чтобы создать зазор вдоль кромки основания — начиная от порта Ethernet справа в направлении порта Kensington слева.

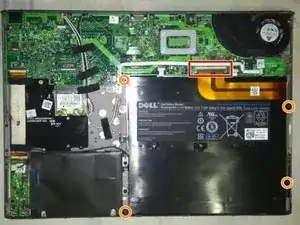

Осторожно отсоедините разъём аккумулятора. Это лентовый кабель, зафиксированный зажимом. Подденьте чёрный зажим вверх с края, ближайшего к аккумулятору. Лентовый кабель теперь свободен для следующего шага.

Отверните четыре винта PH00, крепящие аккумулятор.

Поднимите аккумулятор вверх и снимите его.

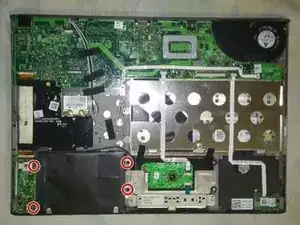

Отверните четыре винта PH00, крепящие корпус жёсткого диска.

Чтобы вынуть жёсткий диск, аккуратно поднимите его под небольшим углом вверх и осторожно сдвиньте вправо.

Во избежание повреждения порта SATA поднимайте жёсткий диск под очень небольшим углом при извлечении!

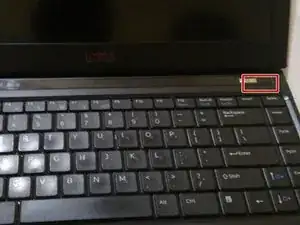

Используя пластиковый инструмент для вскрытия, подденьте верхнюю панель с кнопкой питания. Начните с нижнего правого края, ближайшего к клавиатуре.

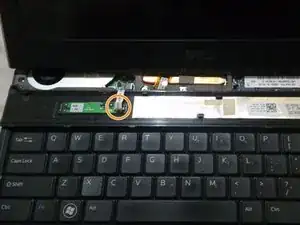

Отстегните и снимите лентовый кабель с панели.

Всегда будьте осторожны при снятии лентовых кабелей! Старайтесь не сгибать их без необходимости. Не тяните их с чрезмерной силой.

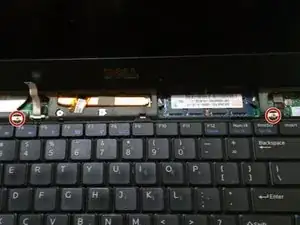

Отверните два винта PH00, крепящие клавиатуру.

Осторожно приподнимите клавиатуру вверх и сдвиньте её в направлении экрана для снятия.

Снимите лентовый кабель, находящийся под клавиатурой.

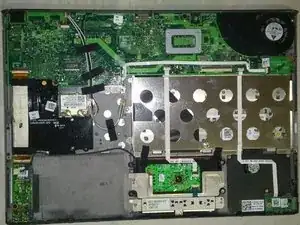

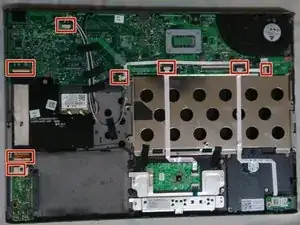

Отключите все лентовые кабели от материнской платы.

Всегда будьте осторожны при снятии лентовых кабелей! Старайтесь не сгибать их без необходимости. Не тяните их с чрезмерной силой.

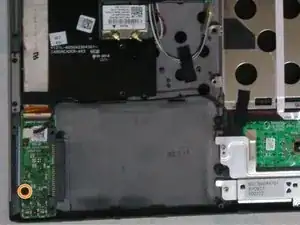

Выверните один винт, удерживающий звуковую карту, затем поднимите её вверх для снятия.

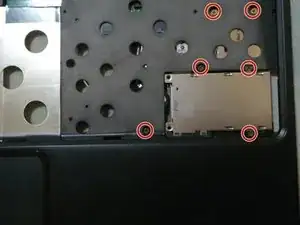

Отверните шесть винтов PH00, крепящих кардридер.

Держите картридер рукой снизу при отворачивании, чтобы он не выпал.

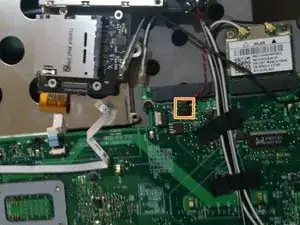

Отключите кабель батареи CMOS от материнской платы.

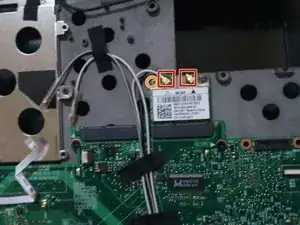

С помощью небольшого пластикового инструмента осторожно подденьте и снимите два антенных кабеля с беспроводной карты.

Отверните один маленький винт, фиксирующий беспроводную карту.

Беспроводная карта должна приподняться.

Осторожно сдвиньте карту вперёд для снятия.

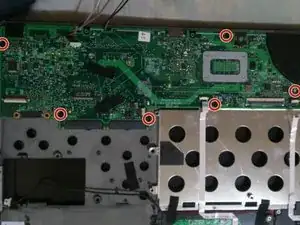

Выверните все шесть винтов, крепящих материнскую плату.

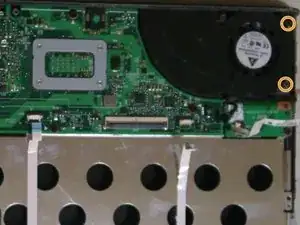

Отверните два винта PH00, удерживающие вентилятор охлаждения.

Осторожно приподнимите материнскую плату вверх, затем сдвиньте её вперёд для снятия.

Будьте предельно осторожны с материнской платой!

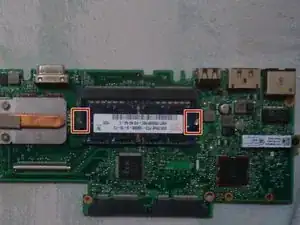

Раздвиньте две металлические защёлки по бокам оперативной памяти; модуль памяти выскочит.

Опустите память из разъёма, чтобы вынуть её.

Отверните четыре винта PH1, крепящие радиатор.

Возможно, также потребуется снять винт на кожухе вентилятора.

Поднимите радиатор и вентилятор вверх, чтобы снять оба.
