Замена регулятора громкости Razer BlackWidow Elite
Этот гид показывает разборку регулятора громкости клавиатуры Razer BlackWidow Elite. Регулятор громкости у этой модели известен своей ненадёжностью. В интернете предложено множество «латок» для устранения проблемы, но они обычно неэффективны. Надеемся, этот гид поможет диагностировать неисправность.
Шаг 1
Перед разборкой убедитесь, что клавиатура отключена от питания.
Переверните клавиатуру так, чтобы была видна задняя сторона.

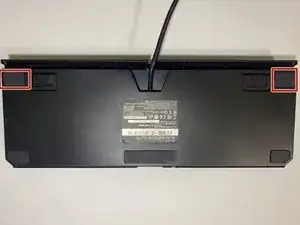

Снимите верхние резиновые ножки, чтобы открыть скрытые винты.
Шаг 2

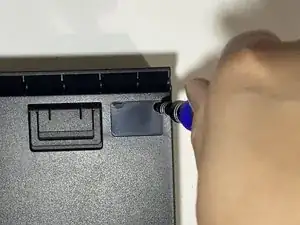

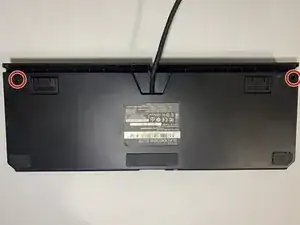

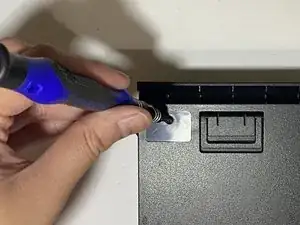

Отверткой Phillips #0 отвинтите два винта.
Два винта различаются по длине (10 мм и 6 мм), поэтому запомните, в какое отверстие какой винт возвращать.
Шаг 3

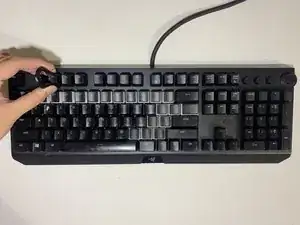

Переверните клавиатуру так, чтобы клавиши были направлены вверх.
С помощью съёмника снимача клавиш снимите клавиши, закрывающие винты.

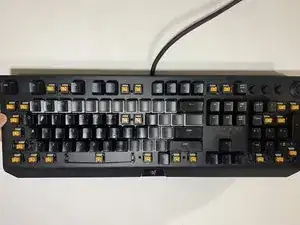

Снятые колпачки клавиш показаны на 3-й фотографии.
У более крупных клавиш, таких как пробел или Shift, есть стабилизаторы. Чтобы снять их, аккуратно ослабьте стабилизатор, пока колпачок не отщёлкнется.
Шаг 4

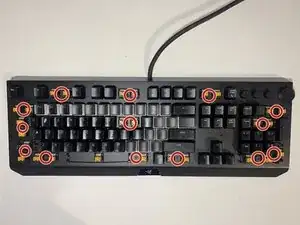

Отверткой Phillips #0 отвинтите 14 винтов (8 мм), открывшихся после съёма колпачков клавиш.
Шаг 5
После снятия винтов аккуратно приподнимите корпус клавиатуры, чтобы раскрыть её.
Шаг 6

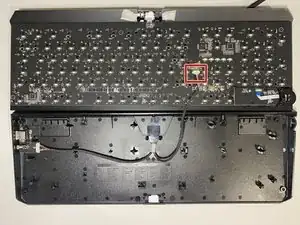

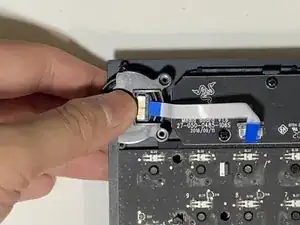

Отсоедините кабель от печатной платы.
Шаг 7

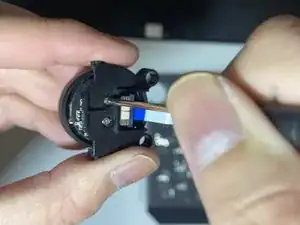

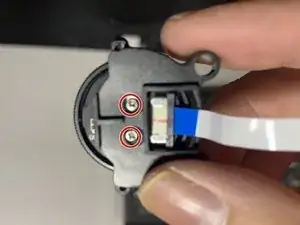

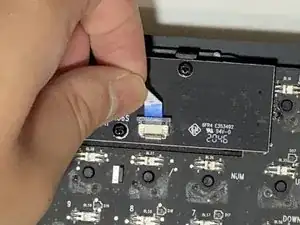

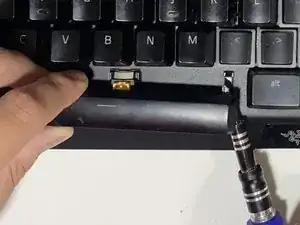

Используйте инструмент, чтобы отжать защёлку на гибком кабеле, и аккуратно вытащите гибкий кабель.
Шаг 8

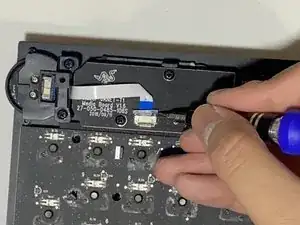

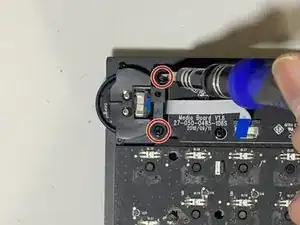

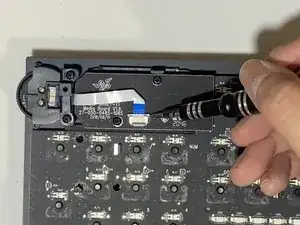

Отверткой Phillips #0 отвинтите два винта (6 мм), фиксирующие регулятор громкости.
После снятия винтов вы сможете легко извлечь регулятор громкости.
Шаг 9
Отверткой Phillips #0 отвинтите винты 6 мм, крепящие ручку к кронштейну.
Шаг 10
После отвинчивания кронштейна кнопка регулятора громкости должна легко сниматься.

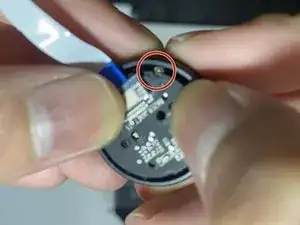

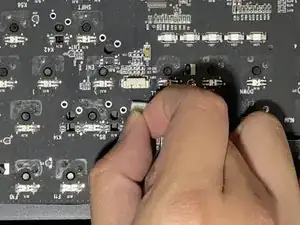

На основной части регулятора печатная плата должна вращаться. Поверните плату так, чтобы вырез совмещался со скрытым винтом.

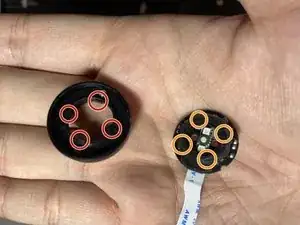

Должно быть 2 винта (3 мм). Используйте отвертку Phillips #000, чтобы их удалить.
Шаг 11

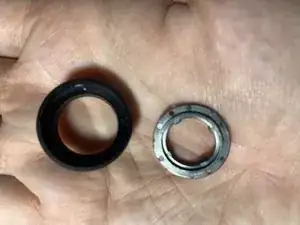

Печатная плата должна быть прикреплена к кольцевому компоненту. Аккуратно отделите их пальцами.
Шаг 12
После отделения кольца от печатной платы регулятора громкости вы можете прикрутить кольцевой компонент к корпусу регулятора для удобства сборки.

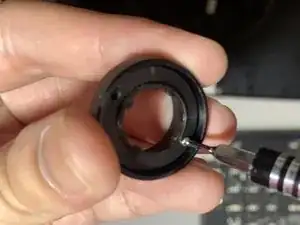

Согласуйте отверстия для винтов между двумя компонентами. Используя 2 винта (3 мм) из шага 10, закрепите их вместе, как показано на 2-й фотографии.

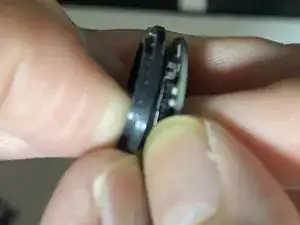

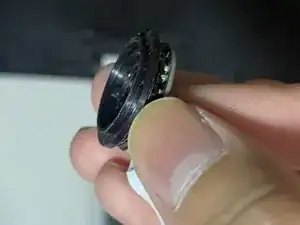

Просто совместите защёлки с защёлкивающимися соединениями, чтобы собрать основную часть регулятора громкости обратно.
Защёлки выделены на 3-й фотографии.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Перевод руководства с ifixit.com
