Замена внутреннего переключателя Xtreme Gaming XG-700
В этом руководстве показано, как разобрать и заменить переключатель, отвечающий за левую или правую кнопку, в игровой мыши Xtreme Gaming XG-700. В руководстве требуется пайка, поэтому при необходимости ознакомьтесь с руководством по пайке для повторения или если вы не знакомы с пайкой.
Во время выполнения руководства аккуратно обращайтесь с компонентами: они очень хрупкие, и грубое обращение может привести к дополнительным повреждениям.
Шаг 1

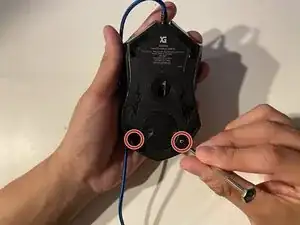

Переверните мышь и снимите две ножки на нижней стороне корпуса.
Используя крестовую отвертку Phillips #000, выкрутите два винта длиной 5,6 мм.
Шаг 2

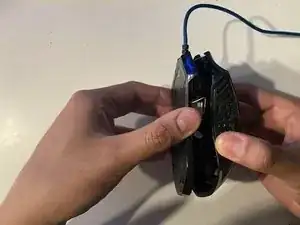

Осторожно отделите нижнюю часть корпуса от верхней крышки: между ними находятся ленточные разъёмы.
Не дергайте и не тяните две части резко, иначе вы порвёте кабели.
Шаг 3

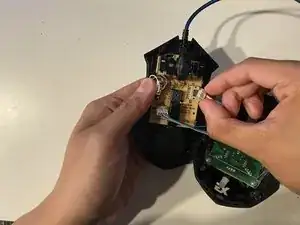

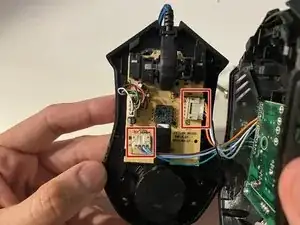

Осторожно отсоедините два кабеля от их разъёмов.
Верхнюю часть корпуса можно отложить в сторону.
Шаг 4

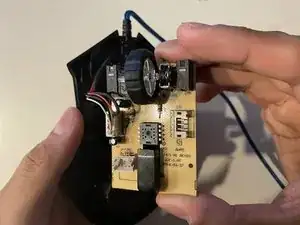

С помощью маленькой пластиковой лопатки освободите четыре защёлки в каждом углу платы.
Осторожно извлеките плату из корпуса.
Не дергайте плату резко. Один кабель соединяет плату с корпусом.
Шаг 5

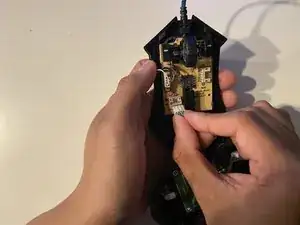

Осторожно отсоедините ленточный кабель от платы.
Отложите корпус в сторону.
Шаг 6

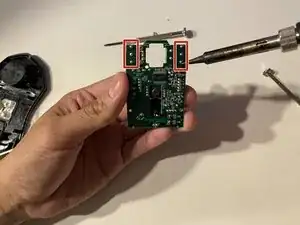

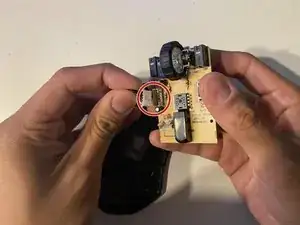

Переверните материнскую плату и, используя паяльник, выпаяйте три контакта переключателя с каждой стороны переключателя.

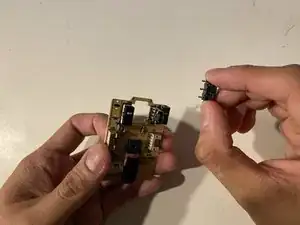

Удалите повреждённый переключатель.
Заключение
Чтобы собрать устройство обратно, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
