Как заменить кабель на мыши Endgame Gear XM1
Если ваша мышь Endgame Gear XM1 периодически теряет соединение или полностью не реагирует при подключении, возможно, кабель повреждён. С помощью этого руководства вы сможете отремонтировать мышь и вернуть её в рабочее состояние, заменив провод.
Перед началом руководства отключите мышь от компьютера.
Шаг 1

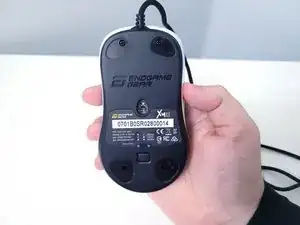

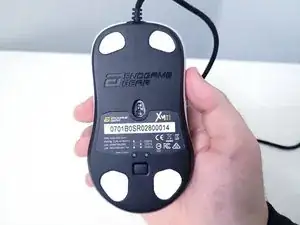

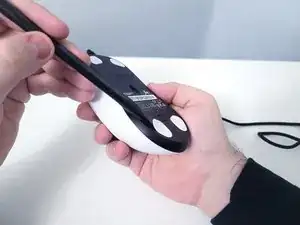

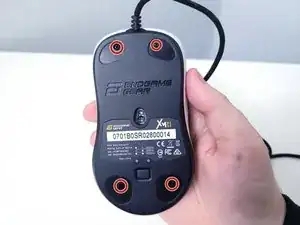

С помощью пластиковой лопатки оторвите четыре резиновые ножки на нижней стороне мыши.
Шаг 2

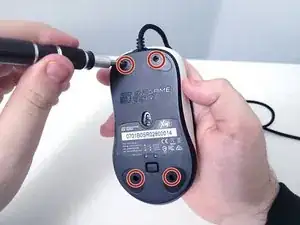

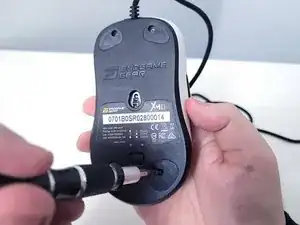

Отвинтите четыре винта 8,0 мм на нижней стороне мыши крестовой отвёрткой Phillips #1.
Шаг 3

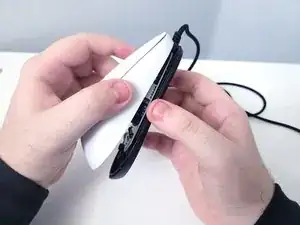

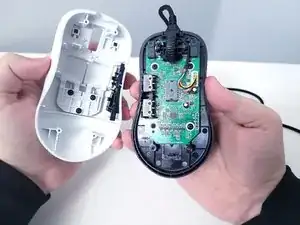

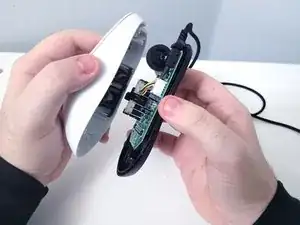

Осторожно разомкните верхнюю и нижнюю оболочки мыши руками.
Верхняя и нижняя оболочки должны легко разъединяться без применения силы.
Шаг 4

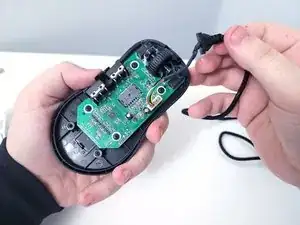

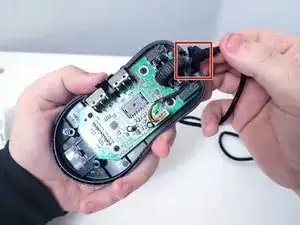

Снимите фиксатор отрыва напряжения с основания нижней оболочки.
Шаг 5

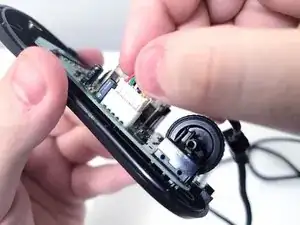

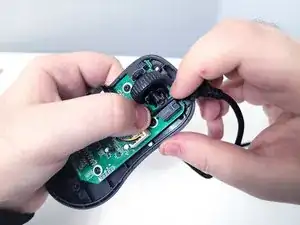

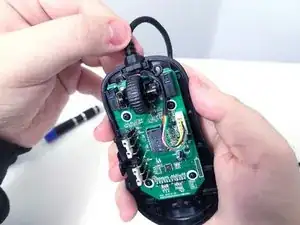

Пальцами потяните кабель от разъёма в том же направлении, в котором идут отдельные провода.
Тяните равномерно по всей ширине кабеля, чтобы ни один отдельный провод не был чрезмерно натянут. Избегайте резкого или силового рывка кабеля.
Шаг 6

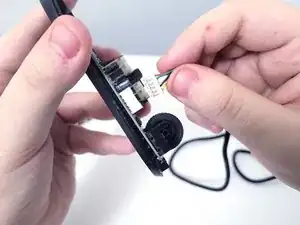

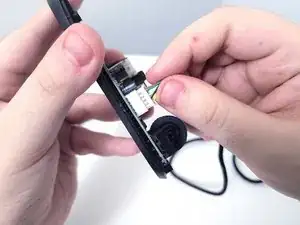

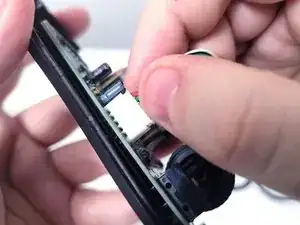

Вставьте запасной кабель в гнездо, совместив контакты на гнезде с отверстиями в разъёме кабеля, затем вдавите его до упора.
Убедитесь, что две линии на разъёме кабеля обращены внутрь мыши.
Шаг 7

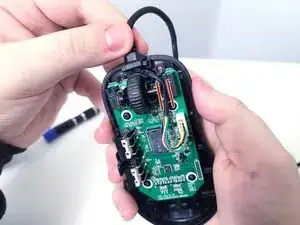

Проложите кабель между колёсиком прокрутки и оптическим датчиком Omron.
Установите фиксатор отрыва напряжения в предусмотренное отверстие у основания нижней оболочки.
Обязательно придавите кабель вниз, чтобы он был плотно зажат между колёсиком мыши и правой кнопкой.
Шаг 8

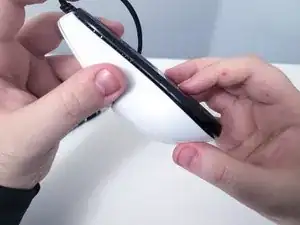

Совместите верхнюю и нижнюю оболочки, прижмите их вместе и убедитесь, что они защёлкнулись.
Шаг 9
Вставьте винты 8,0 мм в назначенные отверстия и закрутите их крестовой отвёрткой Phillips #1.
Шаг 10

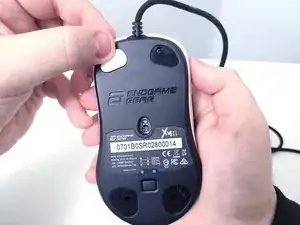

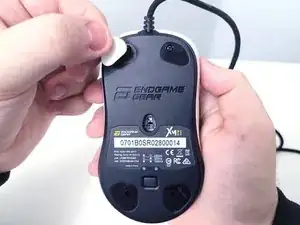

Установите новые ножки мыши, совместив их с канавками в каждом углу корпуса, и прижмите, чтобы закрепить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
