Замена ролика тонера Xerox B201
Одной из самых распространённых причин того, что принтер оставляет на бумаге подтёки чернил или появляются случайные линии на документе, является ручная заправка картриджа либо загрязнение или повреждение контактов между картриджем и принтером. Чтобы устранить эту проблему, необходимо заменить ролик тонера в принтере.
В этом руководстве показано, как заменить ролик тонера в принтере Xerox B210 на новый. Данное руководство также подходит для моделей Xerox B215, B205, B215DNI, B205NI, B210DNI, B215/DNI, B205/NI и B210/DNI.
Процесс замены ролика тонера занимает девять простых шагов и около 20 минут. Вам потребуются базовые навыки работы с отвёртками и плоскогубцами. Рекомендуется использовать перчатки, так как при замене ролика тонера из картриджа может высыпаться порошок тонера. Перед началом работы обязательно выключите принтер и отключите его от сети.
Шаг 1

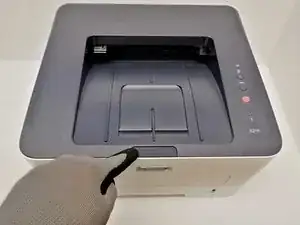

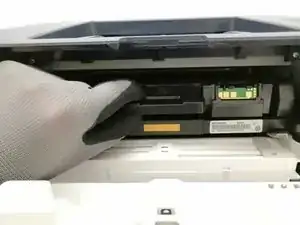

Нажмите на прямоугольную кнопку на передней верхней стороне принтера.

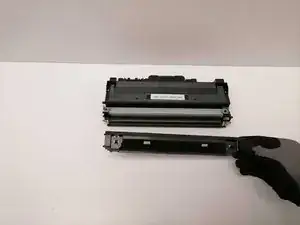

Откроется дверца, и вы увидите две части, расположенные друг над другом: картридж с тонером сверху и барабан с тонером снизу.

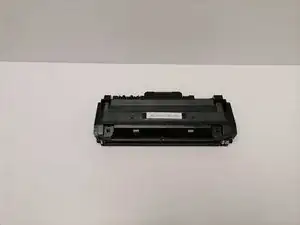

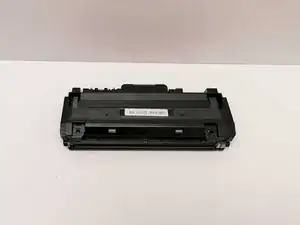

Используя ручку картриджа, выдвиньте его в сторону себя.
Вы будете работать именно с этой деталью.
Шаг 2

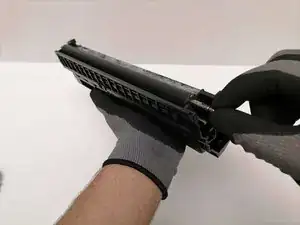

Поверните картридж так, чтобы ручка была обращена от вас, а ролик тонера — к вам.

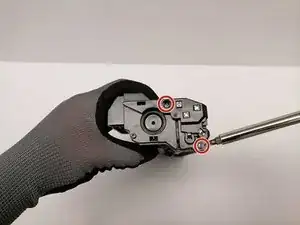

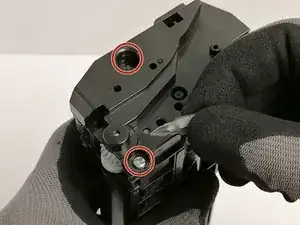

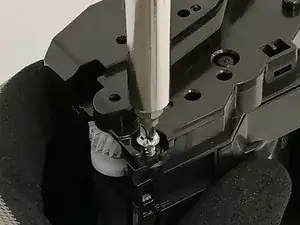

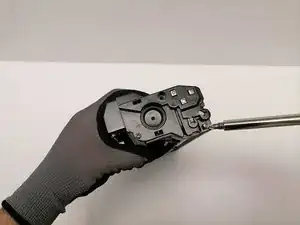

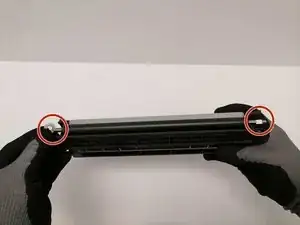

Используйте крестовую отвёртку №0, чтобы вывернуть два винта длиной 6,5 мм с каждой стороны картриджа.
Шаг 3

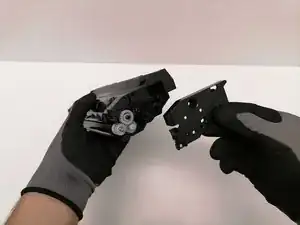

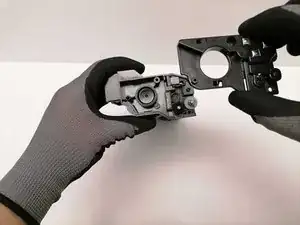

Удерживайте картридж одной рукой за правую сторону, а другой рукой снимите пластиковую крышку, закрывающую коробку передач.

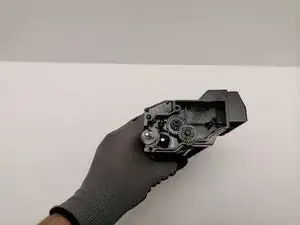

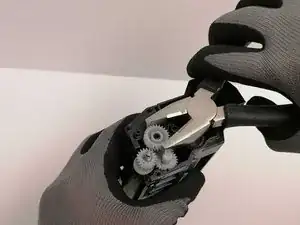

Используйте небольшие плоскогубцы, чтобы снять три белых шестерни с картриджа.
Не снимайте две чёрные шестерни.
Шаг 4

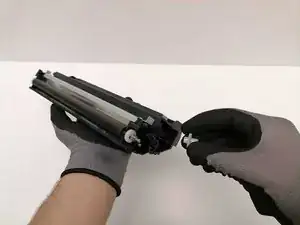

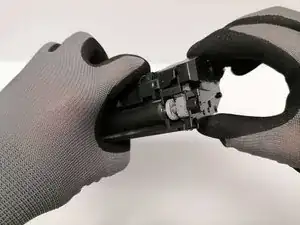

Снимите пластиковую крышку с противоположной стороны картриджа.
Снимите прямоугольный пластиковый корпус в центре картриджа, который защищает ролик тонера.
Шаг 5
Поверните картридж так, чтобы металлическая полоса была обращена к вам.
Чёрный цилиндр — это ролик тонера.

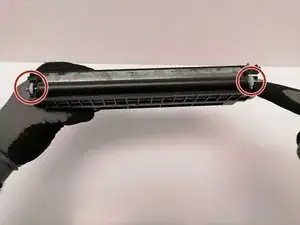

Снимите два белых круглых распорных кольца с обеих сторон картриджа.
Если кольца плохо снимаются руками, воспользуйтесь плоскогубцами.

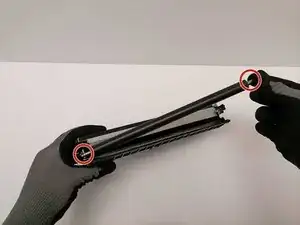

Удерживайте конец ролика тонера на правой стороне за металлический стержень.

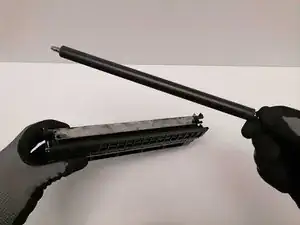

Крепко удерживайте картридж другой рукой и извлеките ролик тонера.
Шаг 6

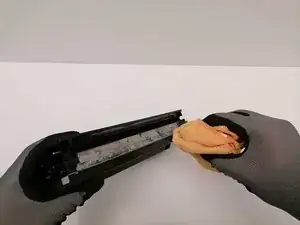

Используйте чистую сухую ткань, не оставляющую ворса, чтобы удалить рассыпавшийся тонер с внешних сторон бункера.
НЕ касайтесь внутренней части картриджа тонера ни руками, ни тканью.
Возьмитесь за металлические концы нового ролика тонера и аккуратно вставьте его на место.
НЕ касайтесь ролика тонера руками или тканью. Держитесь только за металлические концы с каждой стороны ролика.
Шаг 7
Установите два белых круглых распорных кольца обратно на обе стороны ролика тонера.
Установите три белых шестерни обратно на правую сторону ролика тонера.
Убедитесь, что три белых шестерни установлены на место и вращаются синхронно.
Шаг 8
Установите пластиковый корпус обратно на картридж.
Шаг 9
Используйте крестовую отвёртку №0, чтобы установить обратно четыре винта длиной 6,5 мм.
Вставьте картридж обратно в принтер. Работа завершена!
Заключение
Чтобы собрать устройство, выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
