Замена кабеля USB Type-A на игровой мыши Model O
В этом руководстве описывается процесс замены кабеля USB Type-A на игровой мыши Model O. Замена кабеля мыши, будь то по эстетическим или техническим причинам, гораздо проще, чем может показаться. Выполнить эту операцию можно почти в любом месте, используя отвёртки и чистую ровную поверхность для работы.
Шаг 1

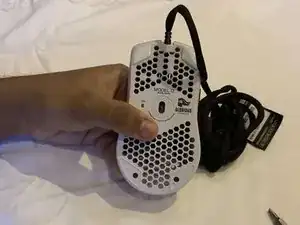

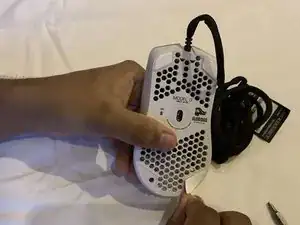

Удерживайте мышь так, чтобы сенсор на нижней стороне был обращён к Вам.

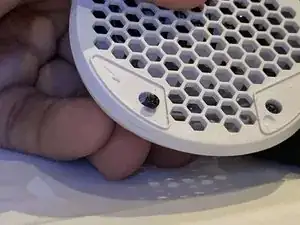

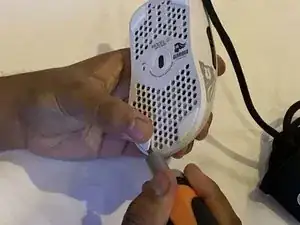

Используя лопатку, снимите две большие накладки-скейты в нижней части мыши.
Если Вы планируете повторно использовать те же накладки-скейты, держите их клейкой стороной вверх и в стороне.
Шаг 2

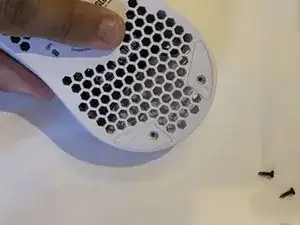

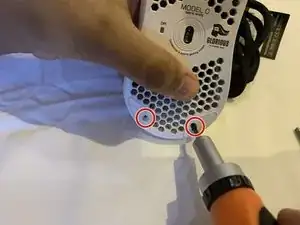

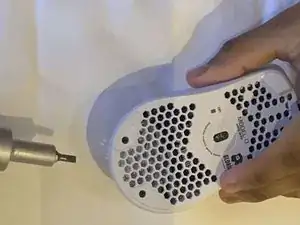

Используя крестовую отвёртку №0, выверните два винта мыши.
Когда второй винт начнёт откручиваться, корпуса начнут расходиться. Удерживайте оба корпуса вместе до тех пор, пока оба винта не будут полностью вывернуты.
Шаг 3

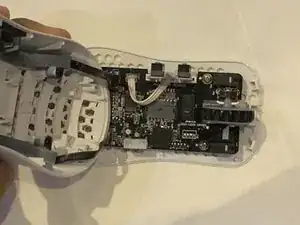

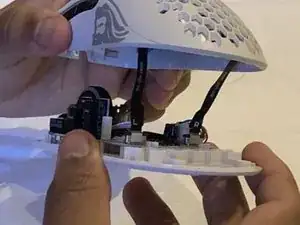

Поместите мышь на ровную поверхность и аккуратно приподнимите верхнюю часть корпуса.
Две ленты RGB по-прежнему соединяют оба корпуса, поэтому они не отделятся полностью.
Поднимите верхнюю часть корпуса в вертикальное положение, оставив нижнюю часть корпуса на ровной поверхности.
Шаг 4

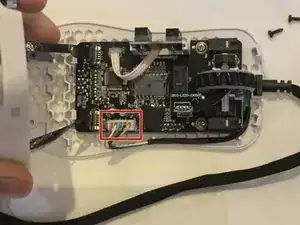

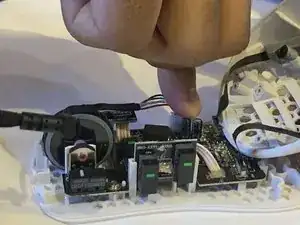

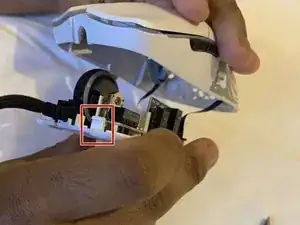

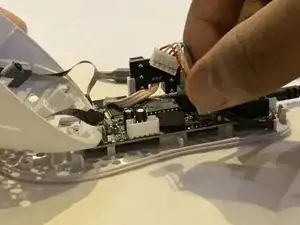

Двумя пальцами захватите обе стороны верхней половины разъёма и аккуратно извлеките его.
Если за разъём трудно взяться, можно воспользоваться пинцетом.
Удерживайте пинцет горизонтально, поместите его щипцы по обе стороны от разъёма и аккуратно потяните вверх, пока разъём не выйдет из гнезда.
Шаг 5

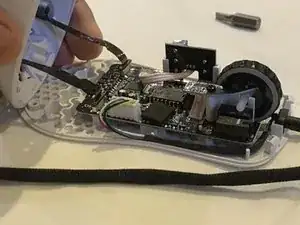

Извлеките старый кабель USB-A из корпуса мыши, оставив только корпуса и печатную плату.
Шаг 6

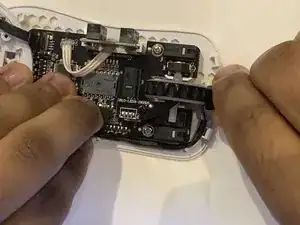

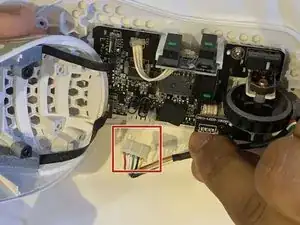

Ориентируйте штекер нового кабеля так, чтобы две вертикальные линии на нём были обращены внутрь мыши.
После правильной ориентации вставьте штекер в разъём пальцем.
Проверить, правильно ли штекер вошёл в разъём, можно, приподняв небольшой участок кабеля над мышью и аккуратно потянув за него.
Шаг 7

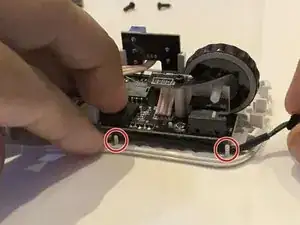

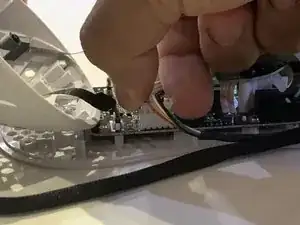

Сложите излишек кабеля и уложите его между белыми метками и печатной платой мыши.

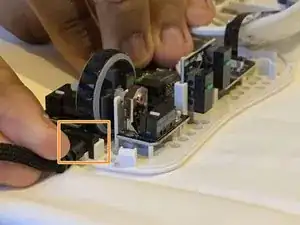

Вставьте пластиковую кубическую часть кабеля в предназначенное для неё гнездо, расположенное прямо перед колёсиком прокрутки.
Шаг 8

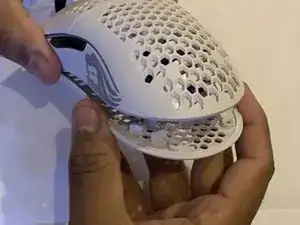

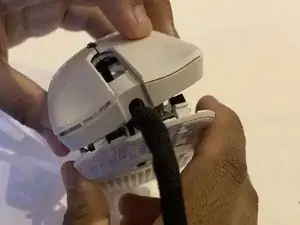

Установите верхнюю часть корпуса, защёлкнув её на крючкообразные фиксаторы.
Опустите задний край верхней части корпуса, чтобы оба корпуса соединились.
Прижмите корпуса друг к другу ладонью.
Шаг 9

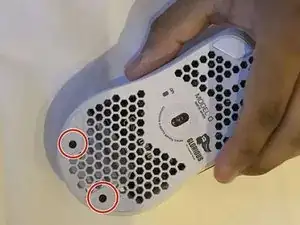

Установите обратно два винта крестовой отвёртки №0 в корпус мыши.
Шаг 10

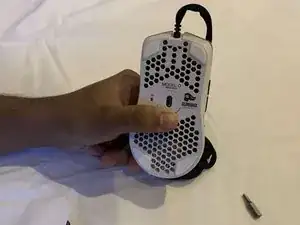

Вновь приклейте накладки-скейты на мышь, разместив клейкую сторону непосредственно на корпусе.
Существуют левая и правая накладки, а также контур на мыши, которые помогают правильно установить накладки.
Новые кабели обычно продаются вместе с новыми накладками, которые можно установить вместо старых.
Заключение
Поздравляем, Вы только что отремонтировали свою игровую мышь Model O.
