Замена аккумулятора Razer Blackwidow V3 Pro

Выключите клавиатуру

Убедитесь, что на клавиатуре не горят лампочки

Снимите колпачки клавиш с помощью съемника для колпачков или руками

Если вы не используете съемник для колпачков, аккуратно тяните колпачки строго вверх, иначе можно повредить их. Снимайте колпачки сначала по краям клавиатуры, затем продвигайтесь к центру.

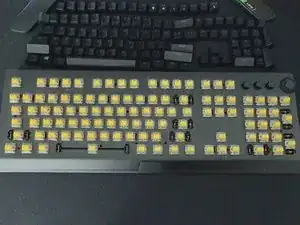

Повторяйте, пока все колпачки не будут сняты

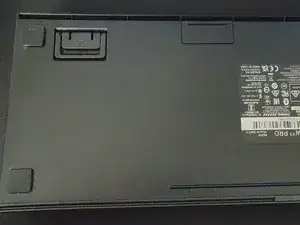

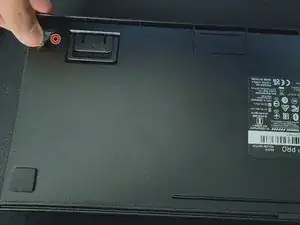

Подденьте нижнюю правую резиновую ножку только настолько, чтобы обнажить винт Phillips 9 мм.

На этом изображении клавиатура перевернута, поэтому резиновая ножка, которую мы поддеваем, кажется находящейся сверху. При необходимости переверните клавиатуру так же.

Будьте осторожны, чтобы не порвать резиновую ножку. При необходимости примените iOpener, тепловой пистолет или фен к резиновой накладке, чтобы смягчить клей под ней.

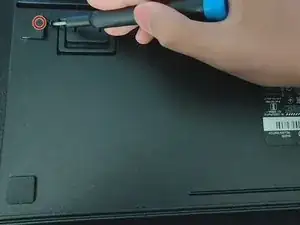

Выкрутите винт Phillips 9 мм снизу.

Снимите 15 винтов Phillips 7 мм

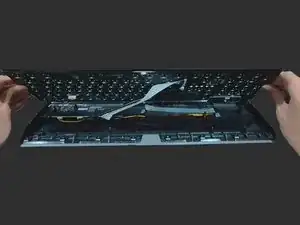

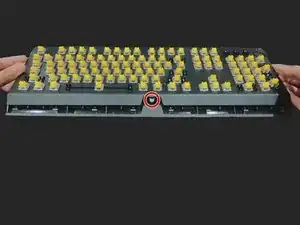

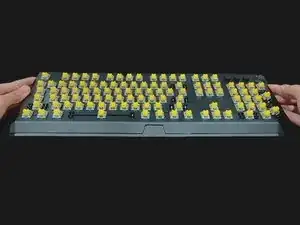

Поднимите верхнюю часть клавиатуры вверх и слегка вперед.

Приподнимая, следите за светодиодом спереди (обведен красным на 2-м фото) и убедитесь, что он не повреждается при снятии крышки.

Не снимайте клавиатуру полностью — два разъема по-прежнему подключены.

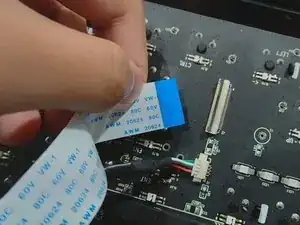

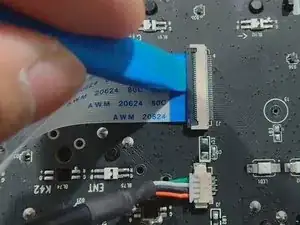

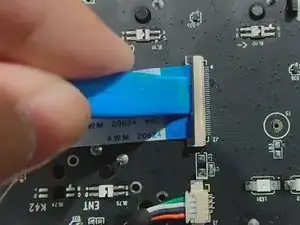

Поднимите чёрный фиксирующий язычок ZIF-разъёма ногтем или лопаткой, затем аккуратно выньте шлейфовый кабель.

При сборке старайтесь не сгибать шлейфовый кабель, кроме заводского сгиба.

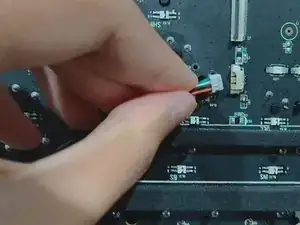

Аккуратно вытащите провода.

Возможно, потребуется покачивать провода, чтобы извлечь их.

При сборке убедитесь, что вы не подключаете эти провода наоборот, иначе можно повредить устройство.

Полностью снимите верхнюю крышку.

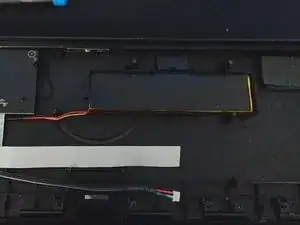

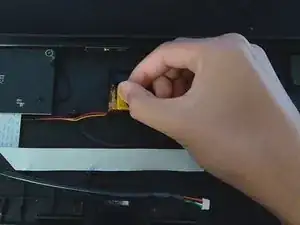

Снимите черную пластмассовую накладку, закрывающую аккумулятор.

Снимайте черную пластиковую часть аккуратно, чтобы не проколоть аккумулятор и не вызвать утечку опасных веществ.

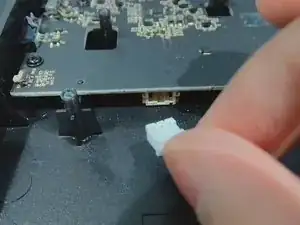

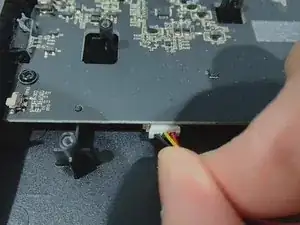

Отсоедините разъём питания аккумулятора от материнской платы.

Возможно, потребуется покачивать разъём, чтобы снять его.

При сборке убедитесь, что разъём вставлен правильно, иначе можно повредить разъём.

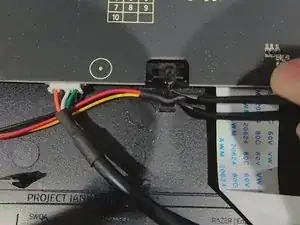

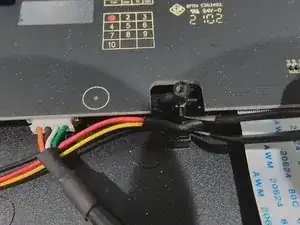

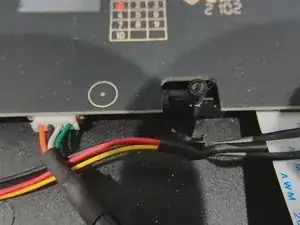

Снимите провода с крепления руками или пинцетом.

Аккумулятор закреплён клеем посередине, как показано. Направьте iOpener / нагревательное устройство и инструменты в эту область, чтобы извлечь аккумулятор.

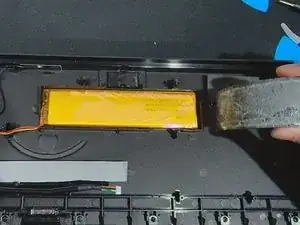

Нагрейте и разместите iOpener или другое нагревательное устройство (фен / тепловой пистолет) под общей областью клеевой точки аккумулятора.

Не применяйте слишком много тепла к аккумулятору, используйте iOpener не более примерно одной минуты на аккумулятор.

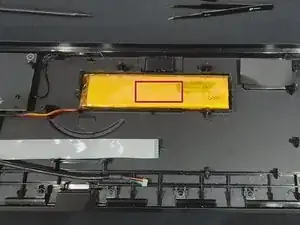

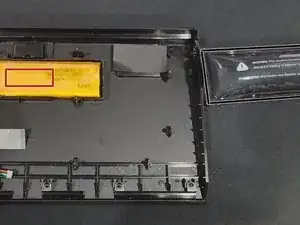

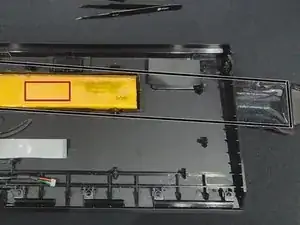

Для ориентира красный прямоугольник показывает общую область клея аккумулятора.

Для ориентира чёрный прямоугольник показывает место расположения iOpener.

Двигайтесь медленно и при необходимости повторно нагрейте, если клей всё ещё слишком липкий (только не перегрейте аккумулятор). Не прокалывайте аккумулятор — это опасно. Если вы используете тепловой пистолет или фен, имейте план действий в случае пожара.

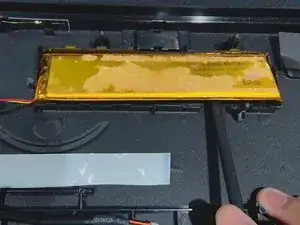

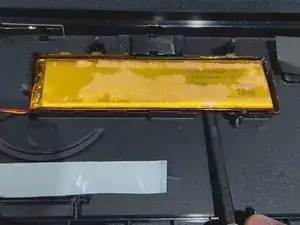

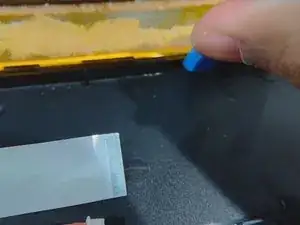

Используйте лопаточку, чтобы перерезать клей, или, если есть присоска, можно поднять аккумулятор прямо вверх, не рискуя проколоть его.

Избегайте сгибания аккумулятора.

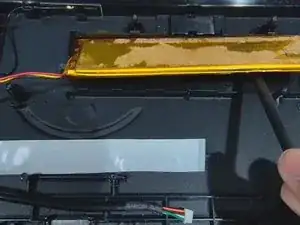

Используйте инструмент iFixit для вскрытия (или плоскую часть лопатки), чтобы приподнять аккумулятор.

Не допускайте изгиба аккумулятора и применяйте усилие периодически. При необходимости повторно нагрейте.

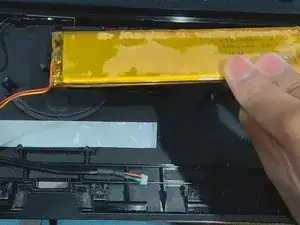

Аккуратно извлеките аккумулятор.
