Замена светодиодов Linksys WAP54g

Выключите и отключите устройство от сети.

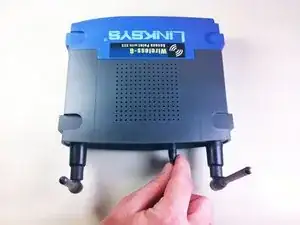

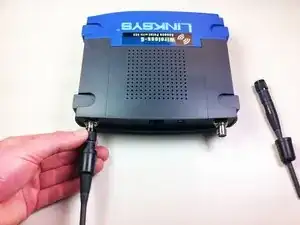

Снимите антенны с задней стороны устройства. Для этого выполните шаги 1 и 2 Руководства по установке антенн: Замена антенн Linksys WAP54g

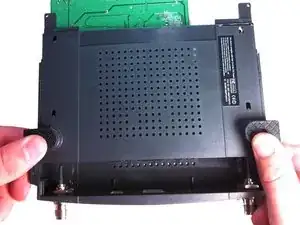

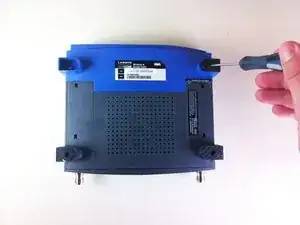

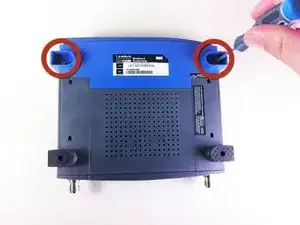

Удалите две черные резиновые ножки устройства с помощью отвертки. Ножки находятся на дне устройства ближе к передней части.

После удаления ножек станут видны два маленьких винта. С помощью маленькой отвертки открутите их. Винты с крестообразным шлицем, диаметром 4,35 мм и длиной 7,88 мм.

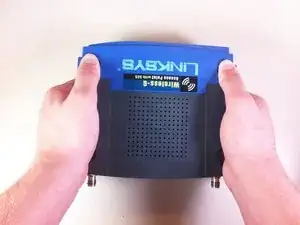

Чтобы снять переднюю синюю панель, крепко возьмитесь за нее и разместите большие пальцы в двух выемках сверху. Нажмите большими пальцами вперед, удерживая крепкий захват снизу.

Для этого может потребоваться небольшое усилие.

Теперь сдвиньте нижнюю панель вперед и снимите ее, чтобы верхний корпус был изолирован от нижнего корпуса и материнской платы.

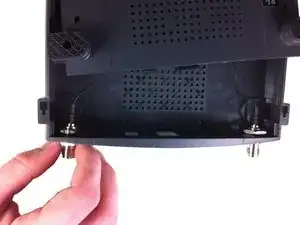

Открутите гайку на наружной стороне заднего корпуса. Удалите гайку и шайбу с обоих креплений антенн.

Теперь удалите провода и гайки, соединенные с задней панелью, вытащив гайки через отверстия.

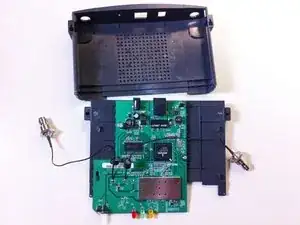

Теперь верхний корпус был снят и изолирован от остальной части устройства. Теперь вы можете произвести ремонты верхнего корпуса.

После снятия верхней панели материнская плата все еще будет прикреплена к нижней панели.

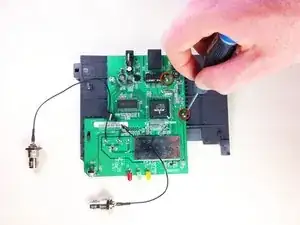

Открутите два винта, которые соединяют материнскую плату с нижним корпусом.

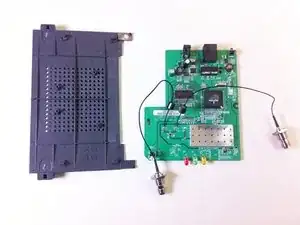

На этом этапе материнская плата и нижний корпус должны быть полностью разделены. Это позволит заменить материнскую плату и/или ее компоненты, а также нижний корпус.

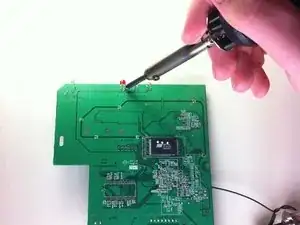

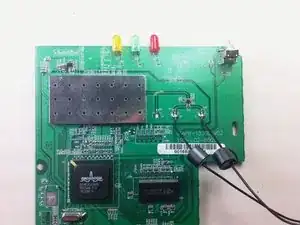

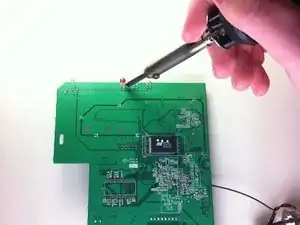

С помощью паяльника выпаяйте светодиоды с нижней стороны логической платы.

Для помощи с пайкой или выпайкой обратитесь к руководству по пайке iFixit: Как паять и выпаивать соединения

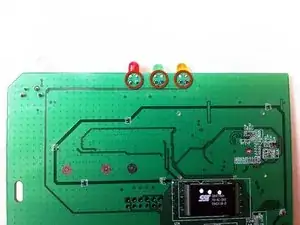

Установите новые светодиоды через отверстия, созданные при выпайке и удалении старых светодиодов.

Припаяйте светодиоды к нижней стороне платы, чтобы закрепить соединение и установить электрический контакт.

Следуйте руководству по установке корпуса в обратном порядке, чтобы собрать устройство.
