Замена передней панели Motorola SURFboard SB5101
Серебристая передняя панель прикреплена к обратной стороне материнской платы и обеспечивает жёсткость соединений портов на задней панели устройства. Её может потребоваться снять, чтобы получить доступ к соединениям портов или заменить саму панель, если она повреждена.
Шаг 1
Найдите единственный винт длиной 1 см на задней панели устройства (обведён красным кругом на изображении).
Используя отвертку с торксом размера 10, начинайте отвинчивать 1 см винт, поворачивая отвертку против часовой стрелки.
Снимите винт и отложите в сторону.
Шаг 2
Поверните устройство на 90 градусов вправо так, чтобы нижняя часть устройства была обращена к вам.
Найдите два горизонтальных отверстия внизу устройства.
Возможно, потребуется снять наклейку на дне устройства, чтобы получить доступ к этим отверстиям.
Вставьте заднюю часть пинцета в одно из этих отверстий. Также можно использовать любой другой плоский узкий инструмент, который помещается в эти отверстия.
Аккуратно задвиньте пинцет в устройство. Вы должны почувствовать движение или услышать щелчок, означающий, что эта сторона устройства разблокирована.
Повторите для другого отверстия, чтобы полностью разблокировать устройство.
Шаг 3
Возьмитесь за верхнюю и нижнюю части устройства и аккуратно потяните, чтобы открыть корпус.
Продолжайте тянуть, пока полностью не снимете верхнюю крышку устройства.
При сборке убедитесь, что клавиша ожидания установлена правильно. Дополнительную информацию см. в руководстве по клавише ожидания.
Также убедитесь, что при закрытии двух половин крышки светодиодные индикаторы расположены внутри информационной панели.
Шаг 4
После открытия маршрутизатора захватите верхний левый угол серебристой панели и аккуратно вытяните материнскую плату из разъёма внутри корпуса.
Шаг 5
Медленно поднимите материнскую плату из корпуса.
Шаг 6

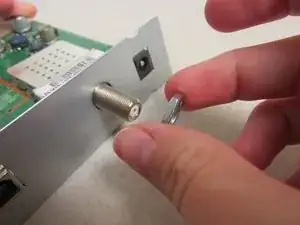

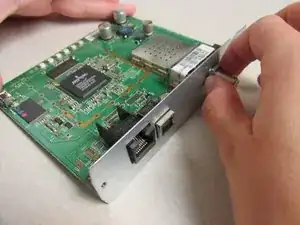

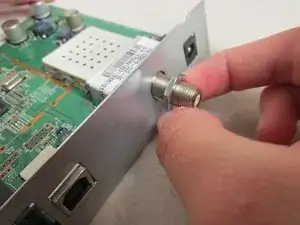

Начните с захвата шайбы на винте серебристого антенного разъёма.
Начните отворачивать шайбу, поворачивая против часовой стрелки.
Продолжайте отвинчивать шайбу, пока она не снимется с винта.
Если не удаётся открутить шайбу пальцами, возможно, потребуется использовать маленький гаечный ключ, чтобы захватить шайбу.
Отложите шайбу в сторону.
Шаг 7

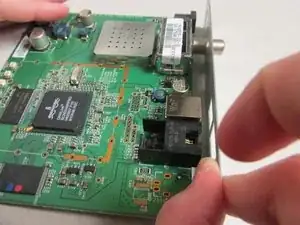

Возьмитесь за оба угловых конца серебристой передней панели.
Аккуратно потяните панель от маршрутизатора, осторожно покачивая её, чтобы снять с винта.
Заключение
Следуйте этим указаниям в обратном порядке, чтобы установить новую переднюю панель или вернуть на место ту же панель после завершения работ с электрическими компонентами под ней.
Перевод руководства с ifixit.com
