Замена кнопки ожидания Motorola SURFboard SB5101

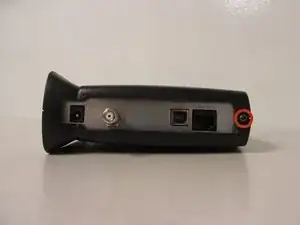

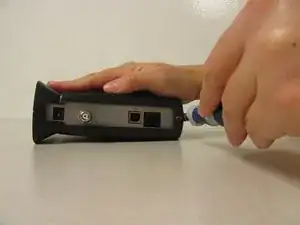

Найдите один винт размером 1 см на задней панели устройства (окруженный красным кругом на изображении).

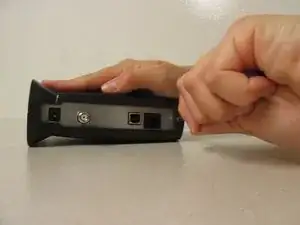

Используя отвертку с головкой Torx 10, начните откручивать винт, поворачивая отвертку против часовой стрелки.

Удалите винт и отложите в сторону.

Поверните устройство на 90 градусов вправо так, чтобы нижняя часть устройства смотрела на вас.

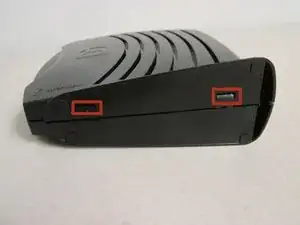

Найдите два горизонтальных слота на нижней части устройства.

Вам может понадобиться удалить наклейку на нижней части устройства, чтобы получить доступ к этим слотам.

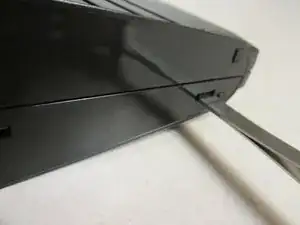

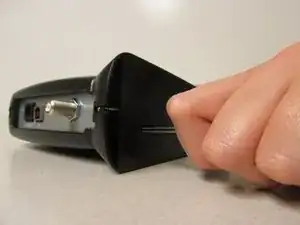

Вставьте задний конец пинцета в один из этих слотов. Вы также можете использовать любой другой плоский узкий инструмент, который подойдет в слоты.

Осторожно вставьте пинцет в устройство. Вы должны почувствовать движение или услышать щелчок, что указывает на то, что эта сторона устройства разблокирована.

Повторите с другим слотом, чтобы полностью разблокировать устройство.

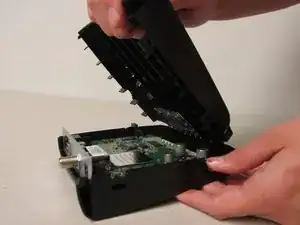

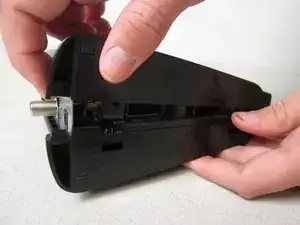

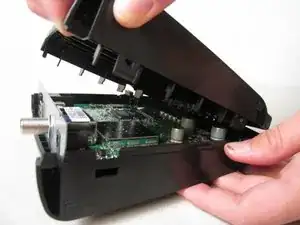

Возьмите устройство за верхнюю и нижнюю части и осторожно потяните его открытым.

Продолжайте тянуть, пока полностью не снимете верхнюю крышку устройства.

При сборке устройства убедитесь, что кнопка ожидания правильно на месте. Смотрите Руководство по кнопке ожидания для получения дополнительной информации.

Также убедитесь, что при закрытии двух сторон крышки индикаторы LED находятся внутри информационной панели.

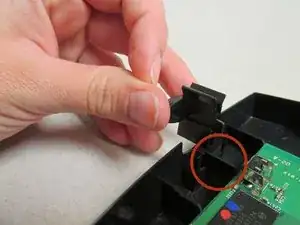

Поместите маленькую черную кнопку ожидания в отверстие в верхней части корпуса так, чтобы широкие зубцы кнопки смотрели вверх.

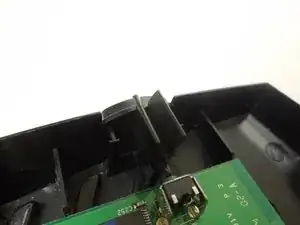

Осторожно опустите кнопку так, чтобы узкие зубцы кнопки resting на выемке (обозначенной красным) немного ниже отверстия в верхней части корпуса.

Если вы планируете продолжить работу с устройством, убедитесь, что эта кнопка на месте перед окончательным закрытием устройства.
