Замена металлического приёмника Motorola SURFboard SB5101

Найдите единственный винт длиной 1 см на задней стороне устройства (обозначен красным кругом на изображении).

Используя отвертку для винтов Torx 10, начинайте выкручивать 1 см винт, поворачивая отвертку против часовой стрелки.

Удалите винт и отложите в сторону.

Поверните устройство на 90 градусов вправо так, чтобы нижняя часть устройства была направлена к вам.

Найдите два горизонтальных слота на нижней части устройства.

Возможно, потребуется снять наклейку на нижней части устройства, чтобы получить доступ к этим слотам.

Вставьте задний конец пинцета в один из этих слотов. Также можно использовать любой другой плоский узкий инструмент, подходящий по размеру.

Осторожно вдавите пинцет в устройство. Вы должны почувствовать движение или услышать щелчок, означающий, что эта сторона устройства разблокирована.

Повторите для второго слота, чтобы полностью разблокировать устройство.

Возьмитесь за верхнюю и нижнюю части устройства и аккуратно раздвиньте крышку.

Продолжайте тянуть, пока полностью не снимете верхнюю крышку устройства.

При сборке убедитесь, что кнопка ожидания установлена правильно. Подробности см. в руководстве «Standby Key Guide».

Также убедитесь, что при закрытии двух частей крышки индикаторные светодиоды находятся внутри информационной панели.

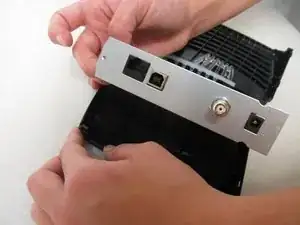

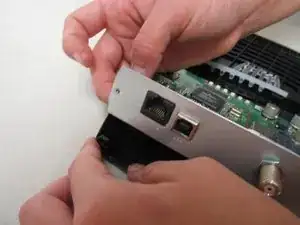

После открытия маршрутизатора возьмитесь за верхний левый угол серебристой лицевой панели и аккуратно вытяните материнскую плату из гнезда внутри корпуса.

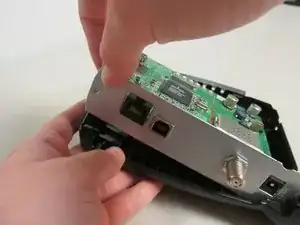

Медленно поднимите материнскую плату из корпуса.

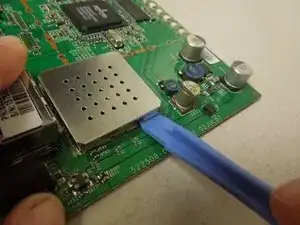

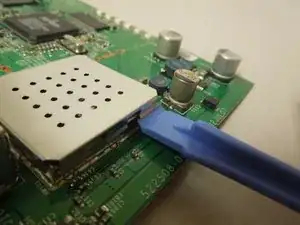

Держа материнскую плату за металлическую лицевую панель, установите плоский конец рычага под одну из защёлок металлической квадратной пластины.

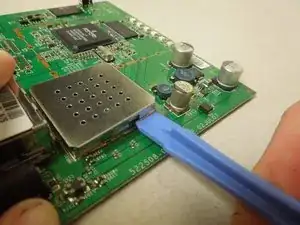

Медленно и равномерно наклоните рычаг так, чтобы металлическая пластина начала приподниматься.

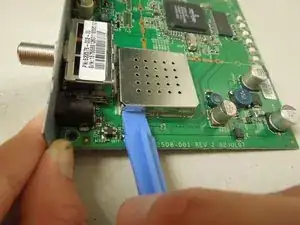

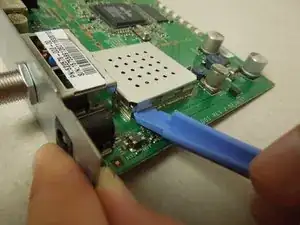

Переместите рычаг под другую защёлку на металлической лицевой панели, как описано в Шаге 1.

Снова аккуратно наклоните рычаг, чтобы приподнять металлическую пластину.

Уберите рычаг и отложите в сторону.

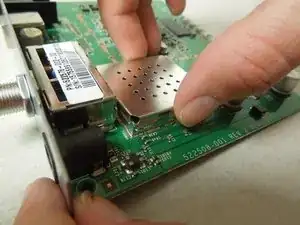

Одной рукой аккуратно возьмите стороны металлической пластины и снимите её с материнской платы.

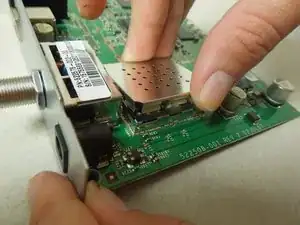

Если металлическая пластина не снимается легко, наклоняйте её при подъёме. Если пластина всё ещё прикреплена, используйте рычаг, чтобы отсоединить дополнительные защёлки.
