Замена ремня каретки принтера HP Deskjet 3000 j310a

Начните разборку принтера, отключив его от всех источников питания и компьютеров. Разложите кабели отдельно и дайте принтеру остыть в течение 5 минут.

Переверните принтер дном вверх и найдите крышку на левой стороне. Она прямоугольной формы и закреплена двумя винтами. Открутите эти винты и снимите крышку.

Чтобы освободить лоток, нужно вручную выдвинуть его. Держите лоток и сдвиньте его в сторону принтера, затем потяните от принтера в другую сторону. Отложите выходной лоток отдельно.

Переверните принтер дном вверх. Найдите четыре винта, удерживающие крышку. Они расположены по краям крышки.

Открутите четыре винта и отложите их отдельно. Верните принтер в рабочее положение.

Поместите пальцы на край красной крышки. Потяните вверх, чтобы освободить верхнюю часть, обходя по периметру принтера. Убедитесь, что крышка не защёлкивается обратно.

Когда верхняя часть ослабнет, между принтером и крышкой останется соединительный шлейф. Этот шлейф примерно один дюйм шириной и белого цвета, находится под кнопками.

Отсоедините шлейф от принтера, потянув за синий корпус на конце, извлекая его из белого держателя.

Жёсткий диск расположен в верхнем левом углу принтера. Найдите и открутите три винта, которые его фиксируют. Обратите внимание на размер винтов и их расположение.

Вытяните более узкий шлейф из разъёма, удерживая за синий корпус на конце.

Сдвиньте жёсткий диск вперёд и наклоните вниз, чтобы было удобнее вынуть крупный шлейф. Вытяните его, удерживая за синий корпус.

Жёсткий диск останется подвешенным на шлейфах. Не отключайте эти шлейфы, а аккуратно извлеките диск из принтера.

Найдите ремень и шкив, на котором он расположен. Шкив находится сверху металлической детали с правой стороны.

Потяните ремень в эту сторону, созданив достаточный провис, чтобы снять ремень с шкива.

Сдвиньте картридж в центр принтера, чтобы стал виден шкив на противоположной стороне. Затем снимите ремень с этого шкива.

Найдите узкий жёсткий диск на левой стороне принтера. Открутите винт, фиксирующий его, затем отключите шлейф.

Снимите жёсткий диск и отложите отдельно от принтера.

Открутите винты, удерживающие металлическую конструкцию. Это включает винт справа рядом с шкивом, вокруг которого был ремень каретки. Обратите внимание на размеры винтов и их расположение.

С левой стороны между стенкой принтера и металлической деталью находится пружина, соединяющая их. Снимите пружину пинцетом и отложите отдельно.

С правой стороны принтера также есть пружина. Повторно отсоедините её пинцетом.

Теперь можно освободить металлическую конструкцию. Слева найдите шкив, вокруг которого был ремень каретки. Продавите этот шкив через более широкое отверстие, в котором он сидит.

Поднимите металлическую конструкцию из принтера вместе с держателями картриджей.

Найдите металлический стержень, проходящий параллельно только что снятой конструкции. Найдите шайбу на одном конце.

Снимите шайбу пинцетом, затем сдвиньте ремень. Поднимите держатель картриджей с металлической планки, разделив их.

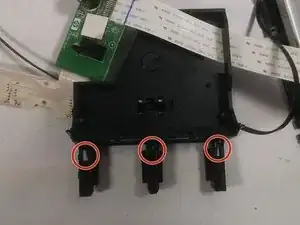

Найдите белый держатель картриджа с чернилами. Найдите три соединения с чёрной частью — они будут в основании, где расположена белая бумага.

Выдавите белые соединители из их фиксаторов в чёрной части. Это отсоединит держатель картриджа.

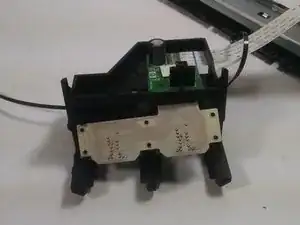

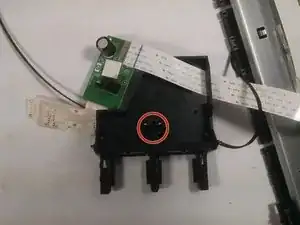

На держателе картриджа найдите винты, удерживающие зелёный жёсткий диск. Отвинтите эти винты.

На передней части отсоедините белую бумагу от держателя. Для этого продвиньте через бумагу шесть защёлок.

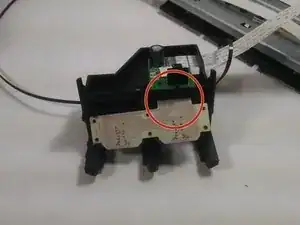

Протяните белую бумагу через отверстие так, чтобы был виден фиксатор, удерживающий ремень картриджа.

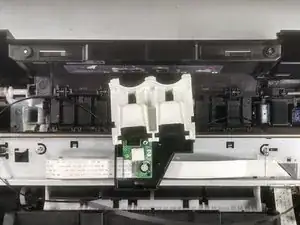

Найдя место крепления ремня, вы увидите металлическую крышку, защищающую его. Чтобы снять эту деталь, с помощью пинцета подденьте защёлки, удерживающие её, и снимите.

Это освободит ремень. Удалите старый ремень и установите новый.
