Замена стекла сканера HP Deskjet 2624
Если у Вас возникают трудности при сканировании или стекло сканера сломано, воспользуйтесь данным руководством по замене для решения проблемы. Стекло сканера используется для сканирования или копирования страниц.
Шаг 1

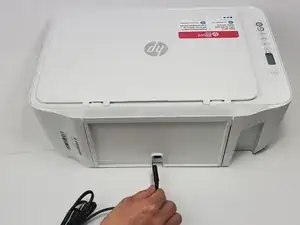

Отключите все шнуры от принтера и уберите всю бумагу из поддона.
Шаг 2

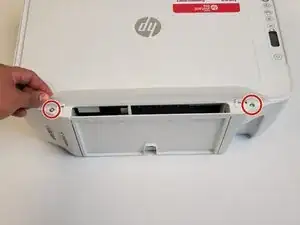

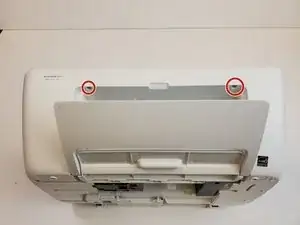

Снимите четыре винта, которые крепят модуль сканера к корпусу принтера, с помощью отвертки Torx T5.
Шаг 3
Аккуратно подденьте крышку сканера, немного приподняв её у петли.
Приподнятие крышки сканера под углом 45 градусов может облегчить её снятие.
Шаг 4

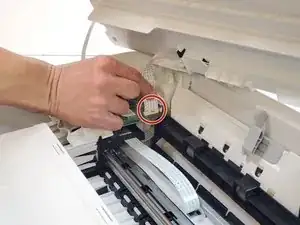

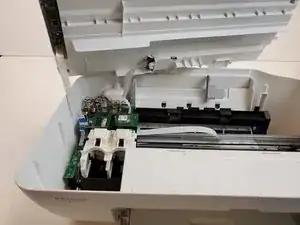

Приподнимите модуль сканера и снимите два шлейфа, потянув их прямо вверх.
Отложите корпус принтера в сторону.
Шаг 5

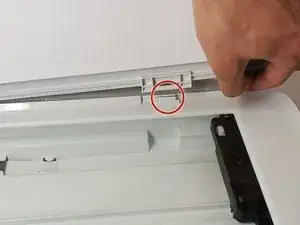

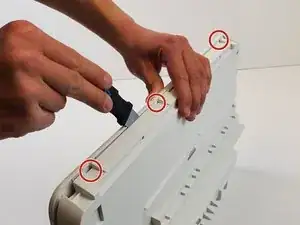

Разъедините пластиковые половинки модуля сканера, аккуратно потянув за вкладки на зажимах, которые соединяют половинки.
Разделяйте половинки, ослабляя зажимы, чтобы предотвратить треск пластика.
Шаг 6
Снимите стеклянную панель из пластикового корпуса, поддев вкладки, фиксирующие стекло, и медленно отделяя клей.
Кромки стекла могут быть острыми, обращайтесь со стеклом и осколками стекла в перчатках.
Заключение
Для сборки устройства выполните данные инструкции в обратном порядке.
