Замена двигателя привода каретки принтера HP Deskjet 3000 j310a

Начните разборку принтера, отключив его от всех источников питания и компьютеров. Держите кабели отдельно и дайте принтеру остыть в течение 5 минут.

Переверните принтер вверх дном и найдите крышку на левой стороне. Она прямоугольной формы и удерживается двумя винтами. Отверните эти винты и снимите крышку.

Чтобы освободить лоток от принтера, необходимо вытащить его вручную. Удерживайте лоток и сдвиньте в сторону принтера. Затем потяните от принтера в другую сторону. Держите выходной лоток отдельно.

Переверните принтер вверх дном. Найдите четыре винта, удерживающие крышку. Они расположены по краям крышки.

Отверните четыре винта, уберите их отдельно. Поверните принтер в рабочее положение.

Поместите пальцы на край красной крышки. Начните тянуть вверх, чтобы освободить верхнюю часть, продвигаясь вокруг принтера. Убедитесь, что крышка не защёлкнётся обратно.

Когда верхняя часть ослаблена, между принтером и крышкой всё ещё останется соединительный провод. Этот провод шириной примерно один дюйм и белого цвета, находится под кнопками.

Отсоедините провод от принтера, вытянув синюю герметизированную сторону из белого держателя.

Жёсткий диск находится в верхнем левом углу принтера. Найдите и отвинтите три винта, удерживающие его на месте. Обратите внимание на размер винтов и их расположение.

Вытяните более узкий шнур из разъёма, удерживая за синюю герметизированную сторону.

Сдвиньте жёсткий диск вперёд и наклоните вниз, чтобы удобнее было держать больший шнур. Вытяните его из разъёма, удерживая за синюю герметизированную сторону.

Жёсткий диск останется ненадёжно прикреплённым из‑за проводов. Не отсоединяйте эти провода, а аккуратно извлеките диск из принтера.

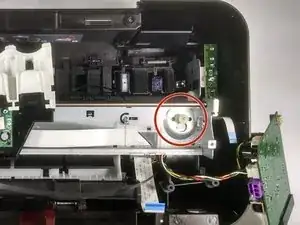

Найдите ремень и колесо, вокруг которого он проходит. Колесо расположено на верхней части металлической детали с правой стороны.

Потяните ремень в эту сторону, чтобы создать достаточный запас и снять ремень с колеса.

Сдвиньте картридж в центр принтера так, чтобы было видно колесо на противоположной стороне. Затем снимите ремень с этого колеса.

Найдите узкий жёсткий диск на левой стороне принтера. Отверните винт, удерживающий его, затем отсоедините шнур.

Удалите жёсткий диск и держите его отдельно от принтера.

Отверните винты, которые удерживают металлическую конструкцию. Это включает винт с правой стороны рядом с колесом, вокруг которого был ремень каретки. Обратите внимание на размер винтов и их расположение.

Слева, между стенкой принтера и металлической деталью, находится пружина, соединяющая их. Используйте пинцет, чтобы отсоединить пружину и отложить её отдельно.

Справа также будет пружина. Аналогично отсоедините её с помощью пинцета.

Теперь можно освободить металлическую конструкцию. Слева конструкции найдите колесо, вокруг которого проходил ремень каретки. Продвиньте это колесо через более широкое отверстие, в котором оно сидит.

Поднимите металлическую конструкцию из принтера — вместе с держателями картриджей.

Найдите металлический стержень, который проходит параллельно снятой металлической конструкции. Найдите шайбу на одном конце.

Используйте пинцет, чтобы поддеть шайбу, затем сдвиньте ремень. Поднимите держатель картриджей с металлической детали, разделив их.

Снимите металлический стержень, к которому прикреплён мотор.

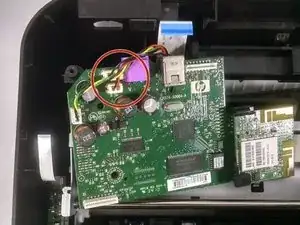

Развяжите красный и черный провода, идущие от мотора, от остальных цветных проводов.

Отсоедините концы этих двух проводов от печатной платы.
