Замена держателя картриджа принтера HP Deskjet 3000 j310a

Начните разборку принтера, отключив его от всех источников питания и компьютеров. Держите кабели отдельно и дайте принтеру остыть в течение 5 минут.

Переверните принтер вверх дном и найдите крышку на левой стороне. Она прямоугольной формы и удерживается двумя винтами. Отвинтите эти винты и снимите крышку.

Чтобы освободить лоток от принтера, вручную вытяните его. Держите лоток и сдвиньте его в сторону одного края принтера. Затем потяните от принтера в сторону противоположного края. Держите выходной лоток отдельно.

Переверните принтер вверх дном. Найдите четыре винта, удерживающие крышку. Они расположены по краям крышки.

Отвинтите четыре винта, держите их отдельно. Переверните принтер обратно в нормальное положение.

Поместите пальцы на край красной крышки. Начните тянуть вверх, чтобы освободить верхнюю часть, обходя принтер по кругу. Убедитесь, что крышка не соскочила обратно на место.

После ослабления верхней части всё ещё будет соединительный провод между принтером и крышкой. Этот провод примерно один дюйм в ширину и белого цвета, он находится под кнопками.

Отсоедините провод от принтера, потянув за синий запечатанный край из белого держателя.

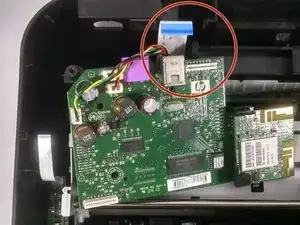

Жёсткий диск находится в верхнем левом углу принтера. Найдите и отвинтите три винта, удерживающие его на месте. Обратите внимание на размер винтов и место их расположения.

Вытащите более узкий кабель из разъёма, удерживая синий запечатанный край.

Сдвиньте жесткий диск вперёд и наклоните вниз, чтобы большой кабель было легче удерживать. Вытяните его из разъёма, удерживая за синий запечатанный край.

Жёсткий диск останется частично прикреплён из‑за проводов. Не отсоединяйте эти провода, а выньте диск из принтера.

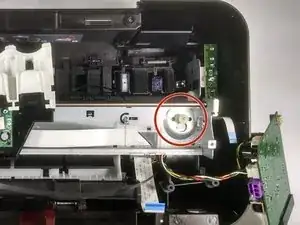

Найдите ремень и колесо, вокруг которого он натянут. Колесо расположено сверху металлической детали с правой стороны.

Потяните ремень в эту сторону, создав достаточный запас, чтобы снять ремень с колеса.

Сдвиньте картридж в центр принтера, чтобы было видно колесо с противоположной стороны. Затем снимите ремень с этого колеса.

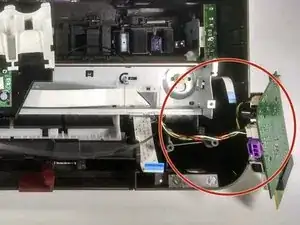

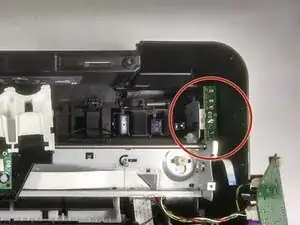

Найдите узкий жёсткий диск с левой стороны принтера. Отвинтите винт, удерживающий его, затем отсоедините кабель.

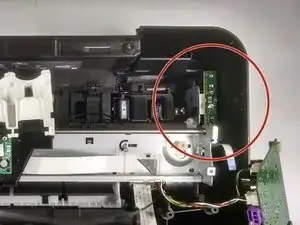

Снимите жёсткий диск, держите его отдельно от принтера.

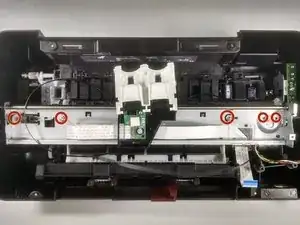

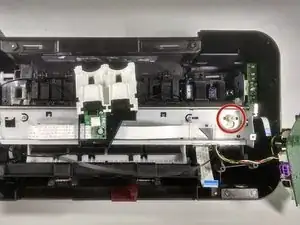

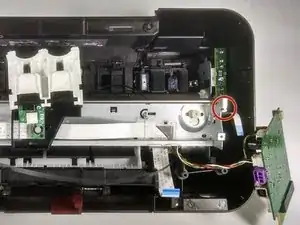

Отвинтите винты, которые удерживают металлическую конструкцию на месте. Это включает винт справа рядом с колесом, вокруг которого был натянут ремень каретки. Обратите внимание на размер винтов и их расположение.

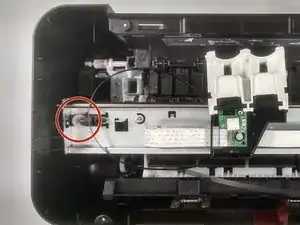

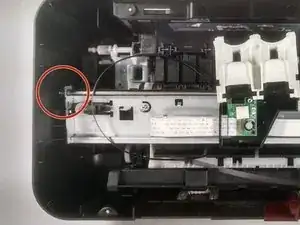

С левой стороны, между стенкой принтера и металлической деталью, находится пружина, соединяющая их. С помощью пинцета отсоедините пружину и положите её отдельно.

С правой стороны принтера также имеется пружина. Снова отсоедините эту пружину с помощью пинцета.

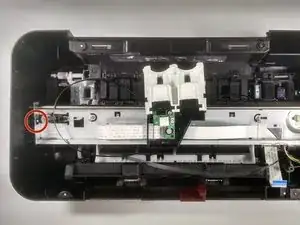

Теперь металлическую конструкцию можно будет освободить. С левой стороны конструкции найдите колесо, вокруг которого был ремень каретки. Протолкните это колесо через более широкое отверстие, в котором оно находится.

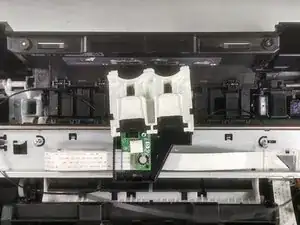

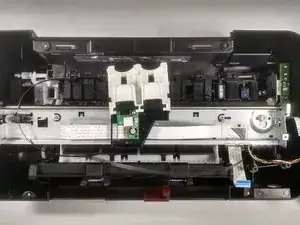

Поднимите металлическую конструкцию из принтера — вместе с ней выйдут держатели картриджей.

Найдите металлический стержень, который будет располагаться параллельно удалённой металлической конструкции. Найдите шайбу на одном конце стержня.

Используя пинцет, подденьте шайбу, затем сдвиньте ремень в сторону. Поднимите держатель картриджа с металлической детали, разъединяя их.

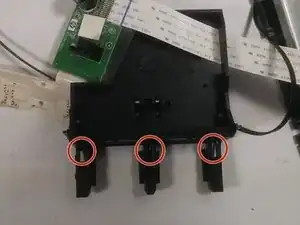

Найдите белую часть держателя картриджа с чернилами и определите три соединения с чёрной частью.

На трёх соединениях выдавите белую часть из чёрных отверстий. Это отделит белую и чёрную части.

Вставьте новый держатель картриджа с чернилами на место предыдущего.
