Замена резиновой мембраны (rubber dome) в Logitech K480
В этом руководстве показано, как заменить резиновую мембрану в клавиатуре Logitech K480. В клавиатурах вместо металлических пружин механических переключателей используются резиновые купольные переключатели. Они обеспечивают сопротивление и тактильную отдачу при нажатии клавиш. Благодаря компактности такие переключатели применяются в плоских клавиатурах низкого профиля. Со временем резиновая мембрана изнашивается и требует замены. Если клавиши потеряли тактильность при нажатии, регистрируют нажатия неправильно или мембрана повреждена, её следует заменить.
Шаг 1
Переверните клавиатуру.
Шаг 2
Снимите четыре резиновые ножки с помощью лопатки.
Шаг 3
Сдвиньте крышку отсека для батареек.
Извлеките батарейки.
Шаг 4
Выверните три винта 4 мм под резиновыми ножками крестовой отверткой Phillips #0.
Шаг 5
Выверните два винта 4 мм под крышкой батарейного отсека крестовой отверткой Phillips #0.
Шаг 6
Начиная с колёсика, вставьте лопатку между передней и задней панелями и подденьте, пока панель не отщёлкнется.
Вставьте синюю пластину-зажим, чтобы удерживать детали разведёнными, пока вы работаете в других местах.
Продолжайте поддевать по краям, пока не откроется достаточно, чтобы аккуратно разъединить обе части руками.
Громкие щелчки — это защёлки, удерживающие детали вместе. Они не ломаются, волноваться не нужно.
Шаг 7
Выверните восемь винтов 3 мм крестовой отверткой Phillips #00.
Выверните пять серебристых винтов 2 мм с металлической пластины крестовой отверткой Phillips #00.
Выверните один чёрный винт 4 мм рядом с платой округлой крестовой отверткой Phillips #00.
Шаг 8

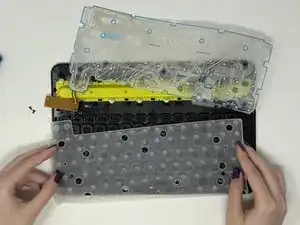

Поднимите и снимите металлическую пластину.
Шаг 9

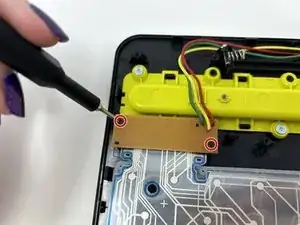

Выверните два чёрных винта 4 мм с платы Bluetooth крестовой отверткой Phillips #00.
Шаг 10

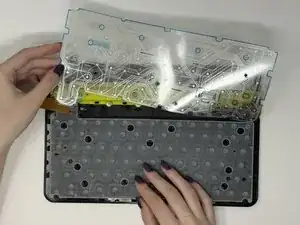

Поднимите гибкий шлейф и отведите его в сторону.
Шаг 11
Поднимите резиновую мембрану и извлеките её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
