Замена панели управления HP LaserJet 1160 или 1320
Шаг 1
Потяните за две защёлки на задней части принтера, чтобы освободить боковую крышку слева.
Снимите крышку, повернув её в сторону передней части принтера.
Шаг 2
Установите принтер так, чтобы правая сторона была направлена вверх, и с помощью металлической лопатки отщёлкните 3 защёлки, удерживающие правую боковую крышку.
Снимите крышку с принтера.
Шаг 3
Удалите 4 винта на задней части принтера.
Снимите заднюю крышку.
Шаг 4
Снимите 2 винта на задней части принтера: один слева и один спереди.
Второе изображение показывает снятый форматер, но для замены верхней крышки снимать форматер не требуется.
Шаг 5
Отключите кабель панели управления и снимите верхнюю крышку.
Шаг 6

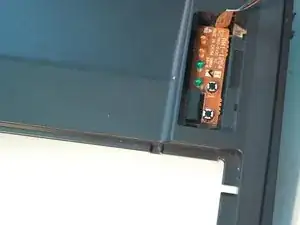

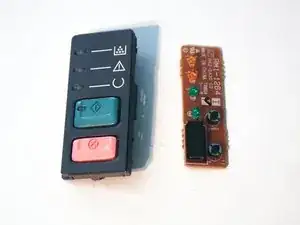

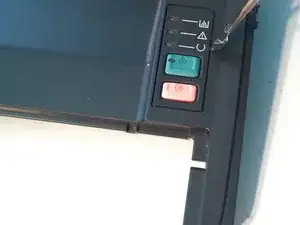

С помощью металлической лопатки извлеките панель управления с её печатной платой из верхней крышки.
Заключение
Для повторной сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
