Установка хотенда DDX/ Copperhead
Авторское право за изображениями и текстом принадлежит нашему партнёру, Bondtech AB

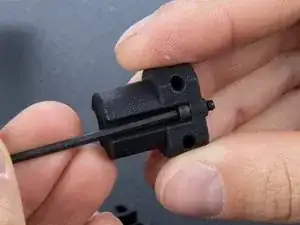

Шаг 1

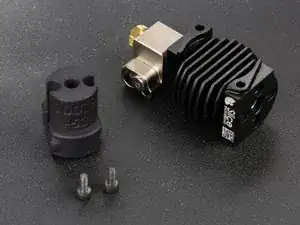

Используйте 2 винта 2.5x6 мм, поставляемых с хотендом Copperhead™.
Вставьте их в монтажные отверстия.

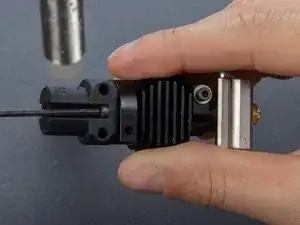

Шаг 2
Прикрепите адаптер и хотенд.

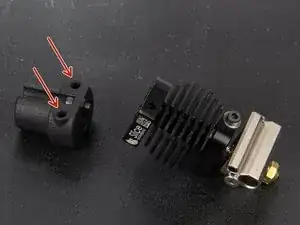

Обратите внимание на ориентацию адаптера и нагревательного блока.
Эти вогнутые метки должны быть направлены к передней части DDX.
Крепёжные винты, фиксирующие DDX на пластине каретки, будут проходить через них.

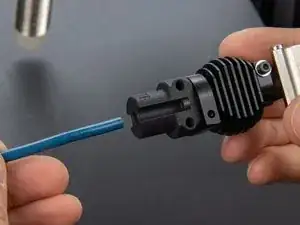

Шаг 3

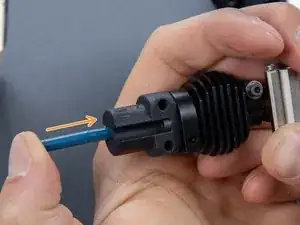

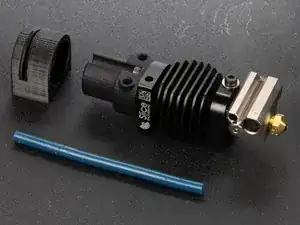

Вставьте тефлоновую трубку Capricorn внутрь адаптера и хотенда.
Нажмите сильно, пока она не упёрвается в дно.
Скачайте приспособление для обрезки ПТФЭ

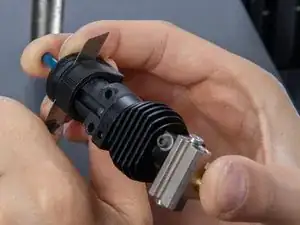

Шаг 4

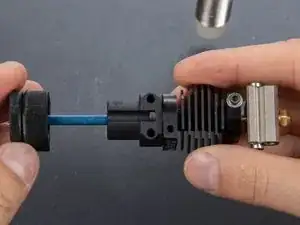

Вставьте тефлоновую трубку Capricorn в приспособление для резки.
Выдвигайте её, пока она не подойдёт к адаптеру.
Держа всё вместе, используйте канцелярский нож, чтобы отрезать трубку ровно.
В конце трубка Capricorn должна выступать примерно на 5 мм.

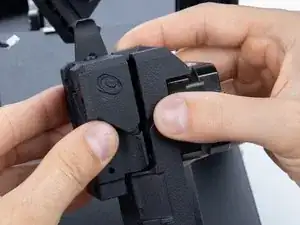

Шаг 5
Раздвиньте корпус на 2–3 мм.

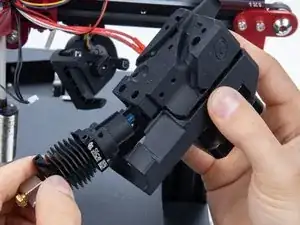

Вставьте Copperhead™ под углом.
Зажмите его, пока монтажные отверстия не совпадут.

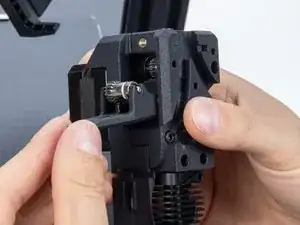

Шаг 6
Если при зажиме DDX шестерни сталкиваются:

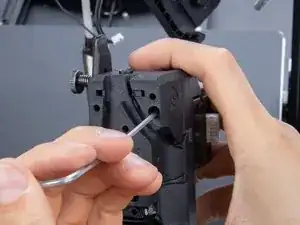

Ослабьте винт с накатанной головкой.
Откройте шарнир.
Зажмите обе половинки, вращая главную шестерню вперёд и назад.
Шаг 7

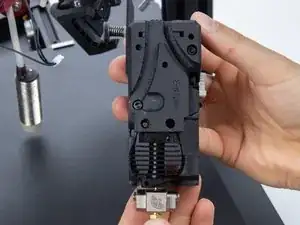

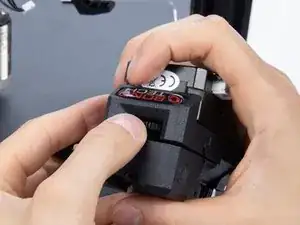

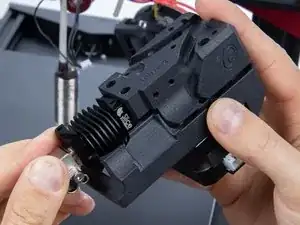

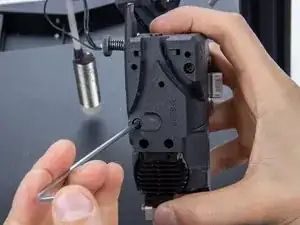

Когда DDX закрывается, проверьте совмещение монтажных отверстий.
Закрутите задние винты, чтобы закрыть его.
Заключение
Для сборки устройства обратно выполните эти инструкции в обратном порядке.
