Замена мотора M3D Micro
Во время печати ваш экструдер может работать некорректно, причина может быть связана с одним из двух моторов. Если вы определили, что один из моторов может вызвать неисправность, вам потребуется его заменить. В данном руководстве мы шаг за шагом покажем процесс безопасного удаления и замены мотора M3D Micro.
Шаг 1
Удаление корпуса необходимо для доступа к ремню оси Z, моторам и портам. Убедитесь, что устройство отключено и установлено на ровную твердую поверхность.
Шаг 2
Оттяните осевые стержни от пластиковых направляющих на Y-стержнях и переверните направляющую вверх, чтобы освободить направляющие. Уберите сборку экструдера в сторону.
Шаг 3
Инструменты для удаления корпуса не нужны. Нажмите на печатную платформу большими пальцами, поднимая корпус пальцами. Корпус легко соскальзывает вверх.
Шаг 4

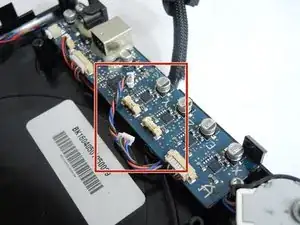

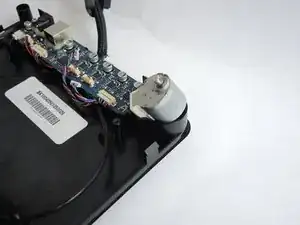

После открытия основания вы должны увидеть печатную плату и два мотора, как на правом изображении, выберите мотор для замены.
Шаг 5

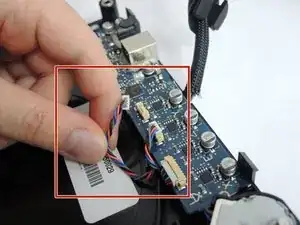

Отключите разъемы для оранжевого, синего, серого и черного кабелей. Это будут моторные кабели.
Шаг 6

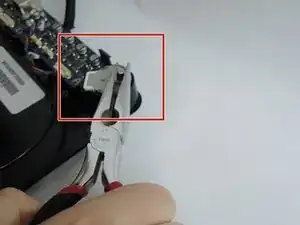

После отключения вы сможете поднять мотор с помощью плоскогубцев.
Шаг 7

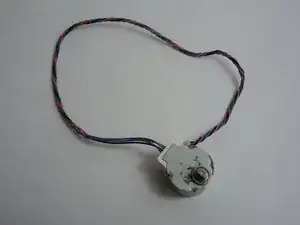

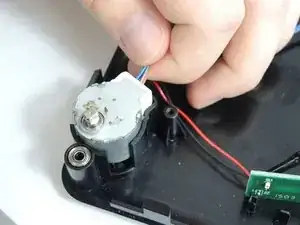

Теперь удалите мотор.
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
