Ремонт сильно модифицированной или самодельной системы питания подогреваемого стола 3D-принтера
Текущий принтер — Tevo Tarantula DIY 3D принтер, ниже перечислены другие принтеры, с которыми применим это руководство:
- Creality Ender 3
- Anet A8
- Anycubic i3 Mega
- Prusa i3

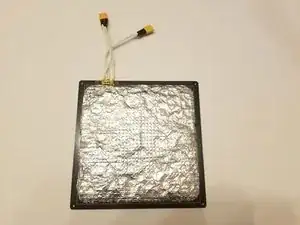

Это руководство поможет заменить выгоревшее или неисправное соединение на подогреваемом столе, вызванное напряжением на кабеле или использованием слишком высокой температуры. Мы заменим соединение на более прочный разъём, который прослужит дольше.
Перед выполнением этого руководства убедитесь, что проблема в соединении подогреваемого стола, а не в соединении платы управления. Если это второе, возможно, стоит воспользоваться руководством по пайке, чтобы выпаять и заменить клеммы или паяные соединения по мере необходимости.
Отключите всё питание перед выполнением любых работ на принтере, чтобы избежать поражения электрическим током.
Шаг 1

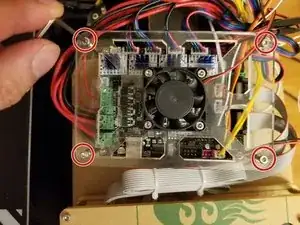

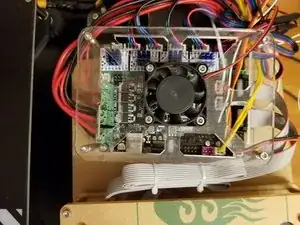

Снимите четыре винта в углах панели, закрывающей плату управления.
Плата может располагаться в разных местах принтера в зависимости от модели. Обратитесь к руководству пользователя или проследите провода от подогреваемого стола.
Наиболее распространённые места: установлена на боке принтера, снизу в основании принтера и внутри внешнего блока управления.
Шаг 2
Найдите разъёмы подогреваемого стола и датчика температуры.

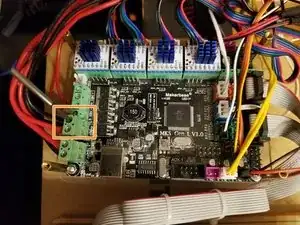

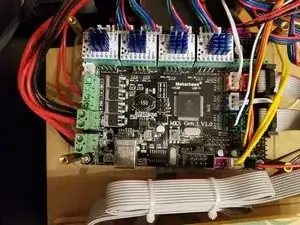

Здесь на плате MKS Gen L V1.0 они обозначены как H-BED и TB для Heated Bed и Thermistor Bed. Обратитесь к диаграмме распиновки для вашей конкретной платы.
Распространённые платы: Creality V1/V2, MKS Gen L V1.0/V1.4, MKS BASE V1.4, Einsy RAMBo, SKR v1.3/v1.4.

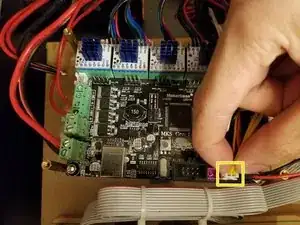

Отсоедините разъём подогреваемого стола.
Отсоедините разъём датчика температуры.
Шаг 3

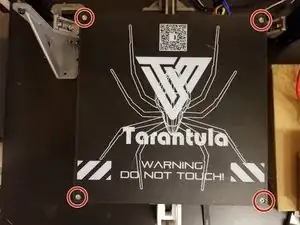

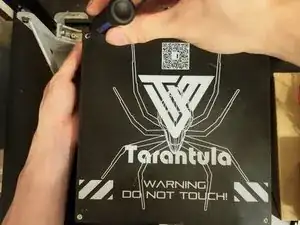

Снимите четыре гайки с накаткой в углах подогреваемого стола.
При необходимости используйте отвертку, чтобы удерживать винты на месте при снятии гаек с накаткой.
Снимите подогреваемый стол с Y-карасьи.
Шаг 4

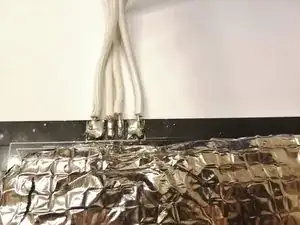

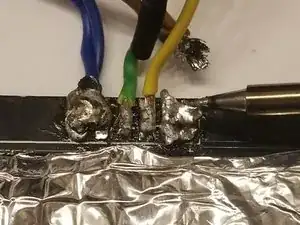

Выпаяйте повреждённый кабель или разъём.
Советы по пайке смотрите в руководстве Как паять и выпаивать соединения.

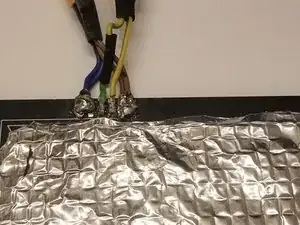

Обратите внимание на полярность и на то, какой провод отвечает за питание, а какой — за термистр. Рекомендуется сделать фотографию для дальнейшей справки. Красный — это '+', чёрный — это '-'.
Не прикладывайте силу при удалении кабеля или разъёма; это может вырвать контактные площадки.
Работайте в хорошо проветриваемом помещении при пайке; рекомендуется использовать вытяжку для дыма.
Шаг 5

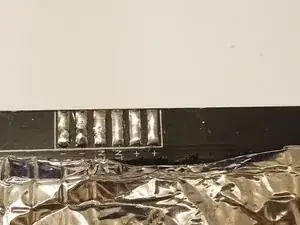

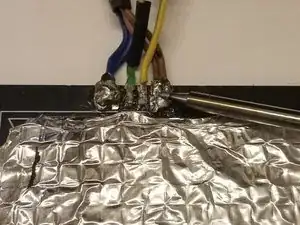

Удалите старую пайку с помощью отсоса для припоя или оплетки.
Запаяйте контактные площадки свежим припоем.
Используйте изопропиловый спирт для очистки остатков вокруг соединений.
Шаг 6

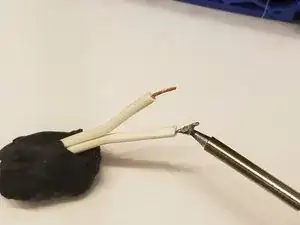

Снимите изоляцию с 1/4" с обоих концов провода и олудите их.
Для помощи по снятию изоляции см. руководство: Снятие изоляции с проводов.

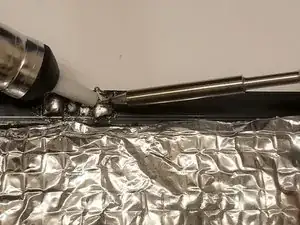

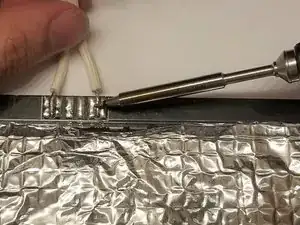

Припаяйте провод к подогреваемому столу.
Допускается перемычка между контактами, если обе площадки имеют одинаковую полярность.
Если у вашего стола есть встроенный светодиод, полярность будет иметь значение, в противном случае полярность не имеет значения. Для термистра полярность не важна.
Шаг 7

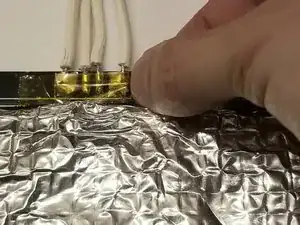

Наклейте каптон-ленту поверх соединения.

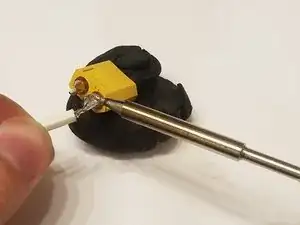

Припаяйте к другому концу провода разъём XT60.
Как использовать термоусадочную трубку
Также установите разъём XT60 на кабели, идущие от платы управления.
Если полярность важна, обратите внимание при пайке разъёма XT60.
Шаг 8
Переустановите и откалибруйте подогреваемый стол.
Заключение
Для сборки устройства выполните инструкции в обратном порядке. Возможно, потребуется откалибровать конечные выключатели по оси Z и повторно выровнять стол перед печатью.
