Замена антенны Netgear WGR614v9

Поверните устройство так, чтобы его нижняя часть была обращена вверх.

Поднимите все четыре резиновые накладки на нижней части роутера с помощью пластикового инструмента для открытия.

Будьте осторожны, не вынимайте резиновые накладки полностью, когда поднимаете их, так как их трудно вернуть на место.

Открутите четыре винта Torx T-8 длиной 11,8 мм с нижней части роутера.

Поднимите нижний корпус прямо вверх от роутера.

Удалите прозрачный пластиковый корпус, подняв его прямо вверх от роутера.

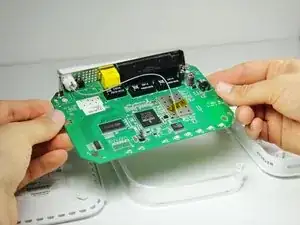

Отделите материнскую плату от верхней оболочки, подняв ее прямо вверх от роутера.

Поверните материнскую плату так, чтобы верхняя часть была обращена вверх.

Установите материнскую плату на ровную чистую поверхность.

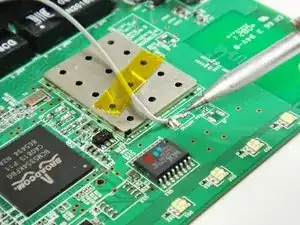

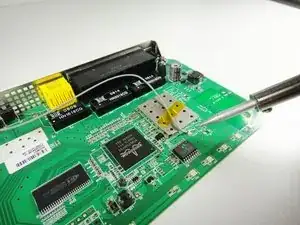

Не обращайтесь к изображениям в этом шаге для получения правильных техник де-солдеринга и пайки. Они предназначены только для иллюстрации.

Смотрите эту ссылку для получения правильных техник де-солдеринга и пайки.

Будьте терпеливы. Это может занять некоторое время в зависимости от качества вашего паяльника.

Снимите желтую ленту, удерживающую провода.

Уложите ленту в сторону на чистую поверхность, чтобы ее можно было переиспользовать.

Выдвиньте антенну из устройства, чтобы она была прямой.

Найдите зажимы, которые удерживают антенну на роутере.

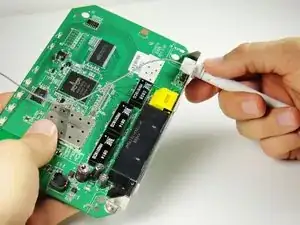

Нажмите на зажимы одной рукой и потяните антенну другой рукой. Немного поверните антенну, пока она не освободится из отверстия.

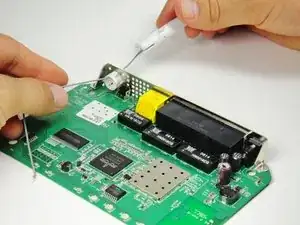

Вытяните антенну вместе с подключенным проводом.
